電信重組后，中國電信接收聯通CDMA網絡的工作已正在進行中，集團公司層面達成的“事隨人走”框架協議也將為電信帶來一批CDMA技術方面的業務骨干，而原中國電信的部分員工也必定要加入到新網絡的優化與維護工作中。為了能夠平穩地承接新網絡，保障用戶的合法權益，筆者結合過去多年從事CDMA網絡（Motorola公司設備）運維的經驗，針對Motorola的CDMA無線子系統設備的性能特點，對該系統運維工作中常見的問題進行匯總，并列出相應的處理方案及應對措施與業界共探討。
網絡體系結構與BTS系統維護

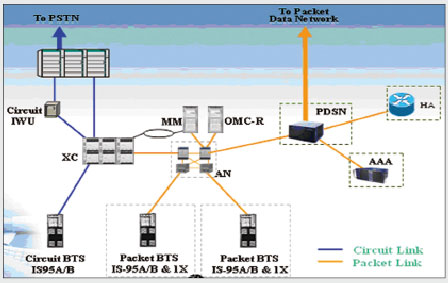

應用在多個省市級運營商CDMA網絡系統中的Motorola的cdma20001x系統，其無線子系統部分主要包括CBSC（MM和XC兩部分組成）和BTS（IS-95或1X基站），系統架構如圖1所示。
圖1 Motorolacdma2000-1x系統結構圖
為了保證網絡的服務質量，提升用戶對網絡的感知滿意度，所有基站設備必須處于正常運行狀態，若發現退服的設備，維護人員要盡快使之恢復正常，這是日常維護中十分重要的工作。
1.BTS電源模塊引起的相關問題
現網運行的Motorola CDMA宏蜂窩大多是SC4812TBTS系列，有兩種不同規格，機柜高度分別是2.10m和1.80m，其配置的設備模塊型號也不盡相同。機柜高2.10m的基站，被聯通CDMA一期工程所選用，基站的電源模塊在設計上存在一些不足，導致該系列基站出現一些特有的故障。
（1）電源板引起的BTS功放LPA問題
如果遇到停電而引起的BTS倒站退服，由發電機供電或市電恢復供應后，維護人員一定要留意查看LPA功放的狀態，下命令：Diagnosemgli-601-1“displaylpac status” （假設mgli-601-1為主用的ins_active狀態），如果診斷的結果LPA為OOS或NOT_EQUIPT，一定是機柜最下一框的SGPN4044A電源模塊板亮紅燈告警，需要維護人員到基站現場對這3塊（通常是）POWER板進行拔插復位，復位后LPA將正常工作，用戶的手機終端也將正常接收該BTS發射的信號。
（2）BTS主電源模塊SGPN4045A問題
這也是聯通CDMA一期工程中BTS特有的問題，當市電供應不穩定（電壓、電流或頻率沖擊）時，主電源模塊SGPN4045A將亮紅燈告警而導致無法對該機柜的各框板卡提供+27V的電壓，導致BTS倒站退服，處理辦法是維護人員到基站現場對亮紅燈告警的SGPN4045A電源模塊板進行拔插復位，之后基站將重新捕捉衛星進而LOAD下載數據，正常情況約35分鐘后即可起站。
2.BTS時鐘的問題
CDMA是自干擾系統，對時鐘的要求非常高，GPS時鐘是基站的時鐘源，與系統時鐘緊密相關的有兩種板卡模塊：CSM和CCD。
（1）CSM板的相關問題
在基站進行Loading起站的時候，GPS對CDMA基站特別重要，只有捕捉到了足夠的衛星并通過了鎖相環的鎖相校準，才能夠為整個基站提供時鐘源，然而BTS對GPS的接收是通過CSM1板上的接收器，所以維護人員掌握住GPS的當前狀態就尤其重要。在UNO上維護人員可以通過命令行(statuscsm-601-1phy)查看衛星的捕捉狀況；若在基站現場時，可以用MMI——串口線將便攜電腦與CSM1板連接通信。在MMI通信端口上，CSM1板對應MMI命令有：bstatus、dstatus、gstatus。
CSM1板在捕捉衛星及校準LOAD的過程中，由于CSM1板整個LOAD的過程將歷時20多分鐘，維護人員務必在CSM1板卡的LOAD校準過程中應確保不下或少下enablecsm-601-1unc類的命令。
（2）CCDcard的相關問題
CCDcard緩沖來自GSM的偶數秒和19.6608MHz的時鐘信號，將其分配給GLIcards、MCC cards和BBX cards。CCD card將報警送至相應的CSM，若出現問題,激活的CCD和CSM將無縫切換到容余的CCD和CSM。但并不是有問題的CCD一定會產生報警，時鐘信號分配不穩定也可能導致部分扇區的板卡出現問題。
時鐘信號不正確的主要現象：所有的MCC板和BBX板的狀態都不正確，都處于報警狀態。
時鐘信號不正確的可能原因：GPS連接頭可能在搬運過程中損壞；連接到C-CCP背板的GPScable線松脫；天線至機柜頂?shù)腉PScable線衰減過大（可用手持接收器驗證 GPS 信號）；CCD卡松脫或有缺陷。
3.MCC1X信道板的問題
在系統維護過程中，維護人員偶爾會發現MCC1X板處于OOS-AUTO狀態。出現該類故障時，維護人員用enable命令對其激活通常無法解決，甚至到基站現場更換MCC板或將機柜下電重啟也都無法解決。對這類故障的處理方法是：維護人員對MGLI1、MGLI2進行主備用倒換后，下命令LoadMCC-601-6，即可恢復正常工作。
若在基站現場，維護人員可以結合MMI命令查看狀態（BCP的MMI有兩條簡單的命令可用于檢查MCC1X的狀態：version、displaystatus。）
4.BBX1X板卡的相關問題
受時鐘、傳輸?shù)纫蛩氐挠绊�，系統有時會出現BBX1X板自動處于OOS-AUTO狀態，維護人員通常用ENABLE或LOAD命令即可使其恢復到INS的工作狀態；但很多時候這兩個命令下了以后，系統都沒有任何響應，面對這種故障，常規的處理辦法是維護人員要到基站現場去拔插或更換相應的BBX板，但還有一個更快捷的辦法，就是維護人員對MGLI1、MGLI2進行主備用倒換，之后再重新LOADBBX-#-#即可解決。
若在基站現場，維護人員可結合MMI命令實時掌握BBX板的狀態并查找故障的可能原因。
