以上討論了智能天線情況下，TD-SCDMA基站對WCDMA基站的干擾情況，可見即使在智能天線的情況下，也不能減輕TD-SCDMA基站對WCDMA基站干擾，這主要由于智能天線的使用，大大提高了TD-SCDMA的系統容量。
2.3 結論
本節重點討論了TD-SCDMA系統和WCDMA系統的干擾互存問題，由于TD-SCDMA系統是一種時分系統，在同一個載頻下有時處于上行鏈路發送，有時則處于下行鏈路通信狀態，所以對TD-SCDMA系統和WCDMA的干擾必須分TD-SCDMA處于上行鏈路還是處于下行鏈路兩種狀態進行分析。
當TD-SCDMA系統處于上行鏈路通信狀態時，TD-SCDMA UE不會對WCDMA BS產生干擾。
當TD-SCDMA系統處于下行鏈路通信狀態時，TD-SCDMA BS對WCDMA BS的干擾對于兩個頻率相鄰的系統來說是無法避免和克服的，只能采取有效的方法使得這種干擾盡量小。
當TD-SCDMA系統采用了智能天線技術后，由于TD-SCDMA系統的容量明顯提高，使TD-SCDMA基站對WCDMA基站的干擾有所增加，但增加有限。

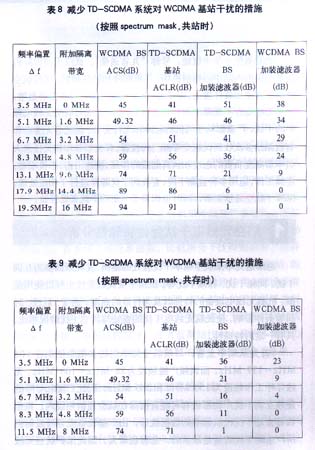

當增加頻率間隔時，可以減少系統間的干擾，不同頻率間隔時所需的附加衰減見表8、表9（表中假設ACLR每信道衰減5dB，ACS每信道衰減10dB）。
cdma2000 1x系統與TD-SCDMA系統之間的干擾分析

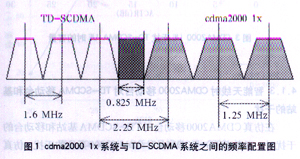

具體頻率配置如圖1所示,當cdma2000 1x系統的載波與TD-SCDMA系統的載波相鄰時，其載波中心頻率間的間隔至少為:
載波間隔 = 1/2*(TD-SCDMA載波1.6 MHz)
+ 0.825 MHz+1/2*(cdma2000 1x
載波1.25 MHz)=2.25 MHz
TD-SCDMA載波與cdma2000 1x載波之間已有0.825 MHz的保護帶。當使用頻率為1920 MHz時，只會發生CDMA2000移動臺干擾TD-SCDMA基站和移動臺以及TD-SCDMA基站和移動臺干擾WCDMA2000基站。
4.1 CDMA2000移動臺對TD-SCDMA系統的干擾
4.1.1 ACIR的確定
4.1.1.1 cdma2000 1x移動臺的ACLR

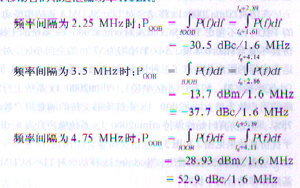

由cdma2000 1x移動臺頻譜發射掩模，可計算出cdma2000 1x移動臺的鄰道泄漏功率ACLR。
所需其余載波間隔處的ACLR值通過線性插值得到。
4.1.1.2 TD-SCDMA移動臺的ACS
前已計算TD-SCDMA UE的ACS在頻率間隔為1.6 MHz和3.2 MHz時其值分別為33 dB和43 dB。所需其余載波間隔處的ACLR值通過線性插值得到。
4.1.1.3 TD-SCDMA 基站ACS的確定
前已計算TD-SCDMA UE的ACS在頻率間隔為1.6 MHz和3.2 MHz時其值分別為45 dB和60 dB。所需其余載波間隔處的ACLR值通過線性插值得到。
4.1.1.4 CDMA2000移動臺對TD-SCDMA系統干擾時的ACIR
根據以上計算，我們可以計算出CDMA2000移動臺和TD-SCDMA系統在不同頻率偏置時的ACIR值，見表1。
4.1.2 全向天線時cdma2000 1x移動臺對TD-SCDMA移動臺和基站的干擾
在仿真cdma2000 1x移動臺對TD-SCDMA基站和移動臺的干擾時，不考慮TD-SCDMA對cdma2000 1x系統的干擾。仿真環境為Macro環境，小區半徑均為577m的全向小區，對于運營商間的距離共仿真了三種情況:運營商間距離為0，288.5m（小區半徑/2），577m（小區半徑）。cdma2000 1x系統上行鏈路的用戶數為單cdma2000 1x系統能夠支持的滿意用戶數的75%，即在仿真時始終保持cdma2000 1x系統噪聲升高6 dB。干擾仿真結果見圖2和圖3。
從圖2和圖3可以看出，當cdma 1x移動臺對TD-SCDMA基站和移動臺的干擾時:
1. TD-SCDMA系統上下行容量損失均隨著ACIR值的增大而減小。
2. 運營商間的距離對系統性能有影響。當運營商間的距離為577m(小區半徑)時運營商間的干擾最大，上行容量損失也最大。但當TD-SCDMA系統的上行鏈路≥30dB，下行鏈路≥20dB，容量損失隨運營商基站距離的變化不明顯。
3. 在小區半徑為577米時，不論如何設置TD-SCDMA和cdma2000 1x基站，也不論兩系統的ACIR值的大小，cdma2000 1x移動臺均不會干擾TD-SCDMA移動臺和基站。因此當TD-SCDMA與cdma2000 1x鄰道工作時，cdma2000 1x移動臺均不會干擾TD-SCDMA移動臺和基站。
4.1.3 智能天線時CDMA2000移動臺對TD-SCDMA移動臺和基站的干擾
在仿真CDMA2000移動臺對TD-SCDMA基站和移動臺的干擾時，不考慮TD-SCDMA對CDMA2000系統的干擾。仿真環境為Macro環境，小區半徑均為577m的全向小區，對于運營商間的距離共仿真了三種情況:運營商間距離為0，288.5m（小區半徑/2），577m（小區半徑）。CDMA2000系統上行鏈路的用戶數為單CDMA2000系統能夠支持的滿意用戶數的75%，即在仿真時始終保持WCDMA系統噪聲升高6dB。
4.1.3.1 智能天線時CDMA2000移動臺對TD-SCDMA基站的干擾
仿真結果表明，當小區半徑為577m時，在智能天線技術下，CDMA2000移動臺對TD-SCDMA基站的干擾可以忽略，此時TD-SCDMA上行鏈路是資源受限。
但是當小區半徑大于等于1500m時，存在CDMA2000移動臺對TD-SCDMA基站的干擾。

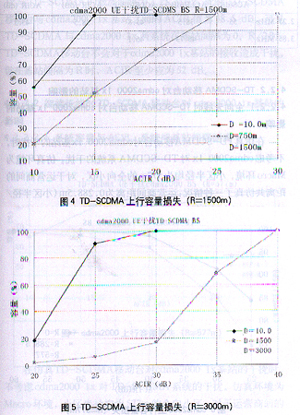

從圖4、圖5可以看出，在小區半徑為1500米時，只要ACIR值≥25dB時就能保證TD-SCDMA上行容量損失為5%;在小區半徑為3000米時，當TD-SCDMA基站和cdma2000 1x基站間隔距離為R和R/2時，當ACIR≤40dB時cdma2000 1x移動臺對TD-SCDMA基站的容量產生干擾，但共站時只要ACIR≥28dB左右，就不會產生干擾。根據表10可知，cdma2000 1x移動臺對TD-SCDMA基站的ACIR為30.5dB,因此在小區半徑為1500米以下時，不論TD-SCDMA基站和cdma2000 1x基站間隔距離為多少，cdma2000 1x移動臺不會對TD-SCDMA基站的容量產生干擾，系統之間不需要額外的保護帶。
4.1.3.2 智能天線時CDMA2000移動臺對TD-SCDMA移動臺的干擾
仿真結果表明，當ACIR>=10dB時，在智能天線技術下，cdma2000移動臺對TD-SCDMA移動臺的干擾可以忽略，此時TD-SCDMA下行鏈路仍然是資源受限。
4.1.4 結論
從以上的仿真結果，我們可以看出:
1. TD-SCDMA系統處于上行鏈路通信狀態時，TD-SCDMA基站和cdma2000 1x基站間隔距離越小越好。隨著兩系統基站間隔距離增加，TD-SCDMA基站容量損失增大。
2. 當TD-SCDMA系統處于上行鏈路通信狀態時，在小區半徑為1500米時，只要ACIR值≥25dB時就能保證TD-SCDMA基站容量損失為5%;在小區半徑為3000米時，當TD-SCDMA基站和cdma2000 1x基站間隔距離為R和R/2時，當ACIR≤40dB時cdma2000 1x移動臺對TD-SCDMA基站的容量產生干擾，但共站時只要ACIR≥28dB左右，就不會產生干擾。
3. 當TDD系統處于上行鏈路通信狀態時，隨著系統小區半徑大小增加，系統容量損失增大，變化的幅度很大，對于TD-SCDMA上行鏈路來說，在小區半徑為3000m時的容量損失與小區半徑為577m時的容量損失相差近23%。
4. cdma2000 1x移動臺不會對TD-SCDMA移動臺造成有害干擾。
5. 當TD-SCDMA和cdma2000 1x系統的小區半徑均為1500m以下時，cdma2000 1x移動臺不會對TD-SCDMA基站造成干擾，但小區半徑為3000m，且基站間隔距離為R和R/2時，需要ACIR為40 dB以上。
4.2 TD-SCDMA系統對CDMA2000基站的干擾研究
在1920 MHz頻段時，只會發生TD-SCDMA基站和移動臺干擾WCDMA基站的情況。
4.2.1 ACIR的確定
4.2.1.1 TD-SCDMA移動臺的ACLR
由TD-SCDMA移動臺的頻譜發射掩模，可計算出TD-SCDMA移動臺對CDMA2000基站干擾時的鄰道泄漏功率ACLR:
所需其余載波間隔處的ACLR值通過線性插值得到。
4.2.1.2 TD-SCDMA基站的ACLR

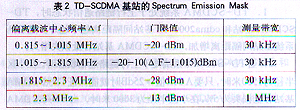

根據3GPP TS 25.105，基站的發射功率大于34 dBm時，其帶外發射將不超過表2所規定的限值。

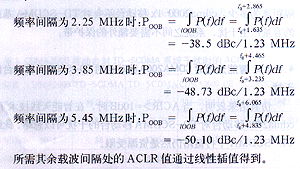

由TD-SCDMA基站的頻譜發射掩模，可計算出TD-SCDMA基站對CDMA2000基站干擾時的鄰道泄漏功率ACLR:
所需其余載波間隔處的ACLR值通過線性插值得到。
4.2.1.3 cdma2000 1x基站ACS的確定
前述章節已計算出cdma2000 1x基站在2.5 MHz偏置時的ACS＝-55 dB@1.25 MHz。
4.2.1.4 TD-SCDMA系統對CDMA2000基站干擾時的ACIR

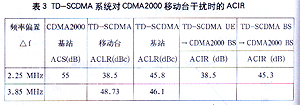

根據以上計算，我們可以計算出CDMA2000移動臺和TD-SCDMA系統在不同頻率偏置時的ACIR值，見表3。
4.2.2 TD-SCDMA移動臺對cdma2000 1x基站的影響
4.2.2.1 全向天線時TD-SCDMA移動臺對cdma2000 1x基站的影響
在仿真TD-SCDMA移動臺對cdma2000 1x基站的干擾時，不考慮cdma2000 1x對TD-SCDMA系統的干擾。仿真環境為Macro環境，小區半徑均為577m的全向小區，對于運營商間的距離共仿真了三種情況:運營商間距離為0，288.5m（小區半徑/2），577m（小區半徑）。TD-SCDMA系統移動臺（上行鏈路）的用戶數為單TD-SCDMA系統在95%的用戶滿意度時能夠支持用戶數的75%。干擾仿真結果見圖6。
從圖6中可以看出:
1. cdma2000 1x上行容量損失均隨著ACIR值的增大而減小。
2. 運營商間的距離對系統性能的影響很大。當運營商間的距離為0即共基站時，cdma2000 1x上行容量損失最小，運營商間的干擾最小;而運營商間的距離為577m(小區半徑)時運營商間的干擾最大，上行容量損失也最大。
3. 為了保證系統容量損失小于5%，在小區半徑為577米時，基站間距小于R/2時，TD-SCDMA移動臺對cdma2000 1x基站的ACIR至少應為38.5dB。當基站間距等于R時，ACIR至少應為52dB。
4. 當TD-SCDMA與cdma2000 1x鄰道工作時，cdma2000 1x與TD-SCDMA的載波間隔為2.25 MHz，此時TD-SCDMA移動臺與cdma2000 1x基站之間的ACIR值為38.5 dB，可見TD-SCDMA與cdma2000 1x兩系統在基站間隔為0、R/2時，TD-SCDMA移動臺不會對于cdma2000 1x基站的接收造成干擾,但在基站間隔為R時，ACIR至少應為52 dB。
4.2.2.2 智能天線時TD-SCDMA移動臺對cdma2000 1x基站的影響
4.2.2.2.1 系統容量與ACIR，系統間基站間隔距離
在仿真TD-SCDMA移動臺對cdma2000 1x基站的干擾時，不考慮cdma2000 1x對TD-SCDMA系統的干擾。仿真環境為Macro環境，小區半徑均為577m的全向小區，對于運營商間的距離共仿真了三種情況：運營商間距離為0，288.5m（小區半徑/2），577m（小區半徑）。TD-SCDMA系統移動臺（上行鏈路）的用戶數為單TD-SCDMA系統在95%的用戶滿意度時能夠支持用戶數的75%。
比較圖7和圖8可以看出:
1. cdma2000 1x上行容量損失雖然均隨著ACIR值的增大而減小，但智能天線時的容量損失要小得多。
2. 運營商間的距離對系統性能的影響很大。全向天線和智能天線時的容量損失趨勢是一致的，但干擾要小得多。
3. 為了保證系統容量損失小于5%，全向天線時基站間距小于R/2時，TD-SCDMA移動臺對cdma2000 1x基站的ACIR至少應為38.5dB，而智能天線時的ACIR僅為25 dB。當基站間距等于R時，全向天線時的ACIR至少應為52dB，而智能天線時的ACIR僅為25dB。
4. 當TD-SCDMA與cdma2000 1x鄰道工作時，cdma2000 1x與TD-SCDMA的載波間隔為2.25 MHz，此時TD-SCDMA移動臺與cdma2000 1x基站之間的ACIR值為38.5dB，而載智能天線時系統間的ACIR僅需25dB。因此在小區半徑為577米時，TD-SCDMA與cdma2000 1x鄰道工作時，TD-SCDMA移動臺不會對CDMA2000基站產生干擾。
4.2.2.2.2 系統容量與ACIR，小區半徑
上面的結果顯示了在小區半徑為577米，兩系統基站間隔距離分別為0，R/2和R時，cdma2000 1x的上行容量在受到TD-SCDMA移動臺干擾時隨ACIR的變化情況。下面的仿真結果顯示了在小區半徑為3000米時cdma2000 1x的上行容量在受到TD-SCDMA干擾時隨ACIR的變化關系。
從圖中可以看出，在智能天線情況下其干擾結果不同于全向天線的情況，當小區半徑等于3000米時cdma2000 1x上行容量損失比小區半徑小于1000米時的容量損失要小;為了保證系統容量損失小于5%，智能天線時的ACIR僅需25 dB，而不需要考慮兩系統的基站布置情況。
4.2.2.2.3 小結
以上分析了TD-SCDMA在智能天線時，TD-SCDMA移動臺對cdma2000 1x基站的影響，其結果與全向天線時的差別很大。當TD-SCDMA與cdma2000 1x鄰道工作時，全向天線時當基站間隔為0、R/2時，TD-SCDMA移動臺不會對于cdma2000 1x基站的接收造成干擾,但在基站間隔為R時，ACIR至少應為52dB；當使用智能天線時，不論兩系統的小區大小和基站間隔多大，TD-SCDMA移動臺均不會對cdma2000 1x基站的接收造成干擾。
4.2.2.3 結論
從以上仿真可知，在TD-SCDMA與cdma2000 1x鄰道工作時，在智能天線情況下，TD-SCDMA移動臺不會對cdma2000 1x基站的接收造成干擾。
4.2.3 TD-SCDMA基站對cdma2000 1x基站的影響
4.2.3.1 全向天線時TD-SCDMA基站對cdma2000 1x基站的影響
在仿真TD-SCDMA基站對cdma2000 1x基站的干擾時，不考慮WCDMA對TD-SCDMA系統的干擾。仿真環境為Macro環境，小區半徑均為577m的全向小區，對于運營商間的距離共仿真了三種情況:運營商間距離為0，288.5m（小區半徑/2），577m（小區半徑）。TD-SCDMA系統基站（下行鏈路）的用戶數為單TD-SCDMA系統在95%的用戶滿意度時能夠支持的用戶數。干擾仿真結果見圖9。

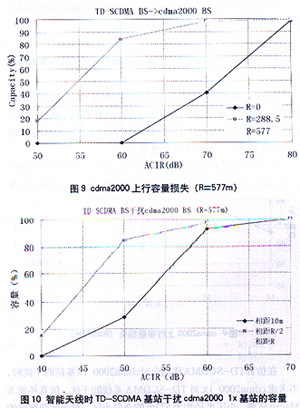

從圖9中可以看出:
1. TD-SCDMA基站干擾cdma2000 1x基站時，兩系統基站間隔距離對cdma2000 1x上行容量損失影響很大。當基站間隔距離為R和R/2時的容量損失幾乎一致，但基站間隔距離為0時的容量損失相差卻很大。
2. 為了保證系統容量損失小于5%，在小區半徑為577m，當兩系統共基站時所需的ACIR應為80dB左右�；鹃g隔距離為R/2或R時，TD-SCDMA基站與cdma2000 1x基站（cdma2000 1x上行鏈路）的ACIR至少應為67dB左右。
3. 當TD-SCDMA與cdma2000 1x鄰道工作時，cdma2000 1x與TD-SCDMA的載波間隔為2.25 MHz，此時TD-SCDMA基站與cdma2000 1x基站之間的ACIR值為45.3dB，可見TD-SCDMA與WCDMA兩系統在基站間隔為0、R/2和R時，TD-SCDMA基站會對于WCDMA基站的接收造成干擾。為了避免干擾，需要額外隔離或適當增加保護帶寬。
4.2.3.2 智能天線時TD-SCDMA基站對cdma2000 1x基站的影響
4.2.3.2.1 系統容量與ACIR，系統間基站間隔距離
在仿真TD-SCDMA基站對cdma2000 1x基站的干擾時，不考慮cdma2000 1x對TD-SCDMA系統的干擾。仿真環境為Macro環境，小區半徑均為577m的全向小區，對于運營商間的距離共仿真了三種情況: 運營商間距離為0，288.5m（小區半徑/2），577m（小區半徑）。TD-SCDMA系統基站（下行鏈路）的用戶數為單TD-SCDMA系統在95%的用戶滿意度時能夠支持的用戶數。干擾仿真結果見圖10。
從圖10中可以看出:
1. 智能天線時cdma2000 1x系統上行容量損失與全向天線時的趨勢相同，均隨著ACIR值的增大而減小。
2. 運營商間的距離對系統性能的影響很大。和全向天線不同，智能天線時ACIR≥65 dB時，cdma2000 1x系統上行容量損失隨運營商間的距離變化不大。
3. 為了保證cdma2000 1x上行容量損失小于5%，在小區半徑為577m時，不論兩系統基站的位置如何，ACIR至少應為65 dB以上。
4. 當TD-SCDMA與cdma2000 1x鄰道工作時，WCDMA與TD-SCDMA的載波間隔為2.25 MHz，TD-SCDMA基站與cdma2000 1x基站之間的ACIR值為45.3 dB，而在小區半徑為577 m時，共存時的ACIR至少應為65 dB，尚需20 dB的額外衰減。
4.2.3.2.2 系統容量與ACIR，小區半徑
上面的結果顯示了在小區半徑為577m，兩系統基站間隔距離分別為0，R/2和R時，cdma2000 1x的容量在受到TD-SCDMA基站干擾時隨ACIR的變化情況。下面的仿真結果顯示了在小區半徑為3000m時cdma2000 1x的容量在受到TD-SCDMA基站干擾時隨ACIR的變化情況。

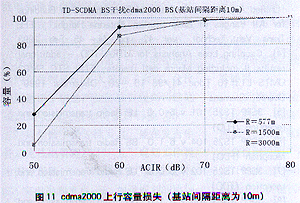

從圖11中可以看出，當運營商間的距離為10m（實際為40m）即共基站時，小區半徑越大，cdma2000 1x的容量損失越大;為了保證cdma2000 1x上行容量損失小于5%，共站時的ACIR至少應為75dB。
4.2.3.2.3 小結
以上討論了智能天線情況下，TD-SCDMA基站對cdma2000 1x基站的干擾情況，可見在智能天線的情況下，可以減輕TD-SCDMA基站對cdma2000 1x基站的干擾，但比較有限，這主要由于智能天線的使用，大大提高了TD-SCDMA的系統容量。
4.3 結論
本節重點討論了TD-SCDMA系統和cdma2000 1x系統的干擾互存問題，由于TD-SCDMA系統是一種時分系統，在同一個載頻下有時處于上行鏈路發送，有時則處于下行鏈路通信狀態，所以對TD-SCDMA系統和cdma2000 1x的干擾必須分TD-SCDMA處于上行鏈路還是處于下行鏈路兩種狀態進行分析。
在智能天線情況下，當TD-SCDMA系統處于上行鏈路通信狀態時，TD-SCDMA UE不會對WCDMA BS產生干擾。
當TD-SCDMA系統處于下行鏈路通信狀態時，TD-SCDMA BS對WCDMA BS的干擾對于兩個頻率相鄰的系統來說是無法避免和克服的，只能采取有效的方法使這種干擾盡量小。
當TD-SCDMA系統采用了智能天線技術后，由于TD-SCDMA系統的容量明顯提高，也改善了TD-SCDMA基站對cdma2000 1x基站的干擾，但改善有限。
為了保證TD-SCDMA系統和cdma2000 1x系統在相鄰頻段共存，在共基站（包括共存）時要求TD-SCDMA基站的ACLR為68 dBc，即-34 dBm/1.25 MHz，cdma2000 1x基站的ACS為68 dB或外加13 dB的濾波器。
當增加頻率間隔時，也可以減少系統間的干擾，不同頻率間隔時所需的附加衰減見表4（表中假設ACLR每信道衰減5 dB，ACS每信道衰減10 dB）。
結論和建議
以上仿真分析了WCDMA與TD-SCDMA之間、cdma2000 1x與TD-SCDMA之間的干擾問題。由于TD-SCDMA系統采用的TDD模式，上下行鏈路在一子幀中都存在，而WCDMA或cdma2000 1x系統采用的是FDD模式，如果兩種系統鄰頻使用，則存在TD-SCDMA基站對WCDMA或cdma2000 1x基站的接收的干擾。
當TD-SCDMA系統處于上行鏈路通信狀態時，此時的干擾主要是TDD UE對FDD BS的干擾以及FDD UE對TDD BS的干擾，而當TDD系統處于下行鏈路通信狀態時，此時的干擾主要時TDD BS對FDD BS的干擾，以及FDD UE對TDD BS的干擾。
本仿真報告主要分成兩大部分，第一部分重點研究TD-SCDMA和WCDMA之間的干擾共存問題，第二部分重點研究TD-SCDMA和CDMA2000 1x干擾共存問題。
通過TD-SCDMA和WCDMA之間的共存研究表明:
1. 當TD-SCDMA與WCDMA鄰道工作且都使用全向天線時，WCDMA 移動臺均不會對TD-SCDMA移動臺和基站的接收造成干擾;TD-SCDMA移動臺也不會對WCDMA基站的接收造成干擾;但當小區半徑為577m、TD-SCDMA與WCDMA共基站時，TD-SCDMA基站與WCDMA基站（WCDMA上行鏈路）的ACIR至少應為78dB，需附加衰減33dB；當小區半徑為3000m時ACIR至少應為90dB。當兩系統基站間隔為R和R/2時，TD-SCDMA基站與WCDMA基站（WCDMA上行鏈路）的ACIR至少應為70dB左右。
2. 當TD-SCDMA與WCDMA鄰道工作且使用智能天線時，WCDMA移動臺對TD-SCDMA基站和移動臺的干擾可以忽略（R<1500m），TD-SCDMA移動臺也不會對WCDMA基站的接收造成干擾，但TD-SCDMA基站對WCDMA基站的干擾比全向天線時的干擾大，當小區半徑為577m時共站時的ACIR至少應為89 dB，尚需44 dB的額外衰減;基站間隔距離為R和R/2時，ACIR至少應為74 dB，尚需29 dB的額外衰減。
通過TD-SCDMA和cdma2000 1x之間的共存研究表明:
1. 當TD-SCDMA與cdma2000 1x鄰道工作且都使用全向天線時，cdma2000 1x 移動臺在小區半徑1500m以下時不會對TD-SCDMA基站的接收造成干擾，但小區半徑為3000m，且基站間隔距離為R和R/2時，需要ACIR為40dB以上;cdma2000 1x 移動臺不會對TD-SCDMA移動臺的接收造成干擾;TD-SCDMA移動臺在基站間隔為0、R/2時不會對與cdma2000 1x基站的接收造成干擾,但在基站間隔為R時，ACIR至少應為52dB;TD-SCDMA基站在基站間隔為0、R/2和R時對與cdma2000 1x基站的接收造成干擾。為了避免干擾，需要額外隔離或適當增加保護帶寬。
2. 當TD-SCDMA與cdma2000 1x鄰道工作且使用智能天線時，cdma2000 1x移動臺對TD-SCDMA基站和移動臺的接收均無干擾，TD-SCDMA移動臺也不會對cdma2000 1x基站的接收造成干擾，但是TD-SCDMA基站與cdma2000 1x基站在共站時的ACIR至少應為65dB，尚需20dB的額外衰減。
通過以上分析我們可知TDD和FDD系統共存的最大因素為T(mén)DD BS對FDD BS的干擾，它是兩系統能夠共存的最大瓶頸，可以通過增大兩系統BS間的MCL、增大兩系統BS和BS間的ACIR、合理設置基站間隔距離和小區半徑大小等措施來減少或消除干擾;在此基礎上再考慮加裝濾波器或外加頻率保護帶等綜合措施來消除干擾。
參考文獻
[1]. 3GPP TR 25.942 V6.0.0 “Radio Frequency (RF) System Scenarios”;
[2]. "Universal Mobile Telecommunications System(UMTS); Selection procedures for the choice of radio transmission technologies of the UMTS", TR 101 112 V3.1.0 (1997-11), UMTS30.03 version 3.1.0
[3]. MACIEL, L.R., BERTONI, H.L. and XIA, H.H, "Unified Approach to Prediction of Propagation Over Buildings for All Ranges of Base Station Antenna Height", IEEE Trans. Veh. Technol., vol. 42, pp. 41- 45, Feb. 1993
[4]. Coupling Loss Analysis for UTRA TDD - additional results II including Macro cell results, ETSI STC SMG2 UMTS L1#10 Tdoc 41/98 18.-20. December 1999,Source: Siemens
[5]. 3GPP TS25.101 v.6.0.0, UE Radio transmission and reception (FDD)
[6]. 3GPP TS25.104 v.6.1.0, BS Radio transmission and reception (FDD)
[7]. 3GPP TS25.102 v.6.0.0, UE Radio transmission and reception (TDD)
[8]. 3GPP TS25.105 v.6.1.0, BS Radio transmission and reception (TDD)
[9]. TIA/EIA-97-E Recommand Minimum Performance Standards for cdma2000 Spread Spectrum Base stations Ballot Version 2002、6、14
[10]. 3GPP2 C.S011- B Recommand Minimum Performance Standards for cdma2000 Spread Spectrum Mobile stations Release B, Version 1
