相關專題：
1、CDMA2000空中接口演進
CDMA標準是一個不斷演進的標準。CDMA標準在2G IS-95A/B基礎上發展到CDMA2000 1X，之后，出現了兩個分支：CDMA2000 3X(即將3個CDMA載頻捆綁以提供高速數據)和1X EV。其中1X EV包括1X EV-DO(也稱為HRPD)和1X EV-DV，1X EV-DO系統專門為高速無線分組數據業務設計，1X EV-DV系統則能夠提供混合高速數據和話音業務。
CDMA2000 1X EV-DV與CDMA2000系列標準完全后向兼容，與ANSI-41核心網標準也兼容。從標準角度講，1X EV-DV對應有CDMA 2000 Revision C和Revision D兩套標準體系，相應的空中接口技術規范已發布，目前3GPP2正在制定相應的測試規范，其中基站和移動臺的最小性能測試規范計劃將于2005年10月份完成。Rev.C主要改進和增強了CDMA2000 1X的前向鏈路，前向峰值速率達到3.1Mb/s，而Rev.A和B前向峰值數據速率為307.2 kb/s。在Rev.C的基礎上，Rev.D改進和增強了反向鏈路，反向峰值速率達到1.8Mb/s，而在Rev.C中反向峰值速率為153.6kb/s。但Rev.C和Rev.D中對話音容量都沒有很大的改善。下面將對Rev.C和Rev.D的主要技術特點進行介紹。
2、CDMA2000 Rev.C主要特點
2.1 概述
在CDMA2000 1X EV-DV Rev.C中新增了以下特性：
◆更高的前向容量：1X EV-DV Rev.C結合了諸多新的技術如自適應調頻和編碼(AMC)、混和自動重發請求(HARQ)、使用TDM/CDM混合的新高速分組數據信道(F-PDCH)，使前向數據傳輸速度可高達3.1Mb/s。
◆可支持多種業務組合：在DV Rev.C中，通過多個業務信道的組合，可支持多種不同QoS要求的業務。
◆后向兼容CDMA2000：制定1X EV-DV標準的其中一個目標是必須繼續支持語音及其它已有的服務；網絡方面，運營商可以由1X系統平滑演進到1X EV-DV；終端方面，由于1X EV-DV的后向兼容性，用戶也可保證能以同一手機在整個網絡中得到服務。
◆更有效地支持?jǐn)?shù)據業務：同時使用了時分多路復用(TDM)和碼分多路復用(CDM)，可根據所支持的業務性質而使用不同的資源分配方法，并且通過選取最佳的調制和編碼率，可更公平合理地分配系統資源，進一步提升系統容量。
2.2 前向鏈路增強
CDMA2000 Rev.C為了提高前向速率，增加了新的前向分組數據信道F-PDCH，并通過自適應調制和編碼、前向HARQ、小區交換等技術提升前向吞吐量。
(1)前反向物理層信道變化
在保持CDMA2000 1X所有前反向信道的基礎上，Rev.C在前向信道增加了一個分組數據信道F-PDCH和兩個分組數據控制信道F-PDCCH0和F-PDCCH1。其中F-PDCH用于傳送高速分組數據，在同一個扇區的不同用戶之間，F(xiàn)-PDCH以時分的方式快速?gòu)?fù)用。此外，同一時刻F-PDCH信道允許不同用戶碼分復用，也就是TDM/CDM方式，但同一時刻PDCH碼分復用的用戶數量不能太多，否則將大大增加TDM/CDM的信令開銷，同時增加終端的復雜性和處理負擔。Rev.C中允許PDCH同一時刻最多兩個用戶碼分復用。F-PDCCH0和F-PDCCH1用于傳輸兩個用戶的F-PDCH控制信息。
為了配合前向鏈路的增強，Rev.C反向信道新增了Ack信道R-ACKCH和信道質量指示信道R-CQICH。Ack信道用于支持前向HARQ，對接收到的前向子分組進行確認，CQICH用于向基站反饋前向信道質量，通過Walsh Cover指示目標基站，基站基于這個信息確定下一個發送子分組的調制和編碼方式。
(2)分組數據控制保持模式
CDMA2000 Rev.C在分組數據激活和休眠模式的基礎上增加了控制保持模式，控制保持模式介于激活模式和休眠模式之間。當處于控制保持模式時，移動臺不解調F-PDCH但解調F-PDCCH，對反向?qū)ьl進行1/2或者1/4門控，CQI報告進行1/2或者1/4門控，或者不報告CQI，能在不進入休眠的時間內節約移動臺的耗電量。
從控制保持到激活的狀態轉移可以由移動臺或者基站發起，移動臺通過物理層信令(如全速率反向?qū)ьl和完全CQI等)將F-PDCH從控制保持模式快速轉移到激活模式，基站也可通過物理層信令(如特殊的F-PDCCH消息)指示移動臺退出控制保持模式，開始解調F-PDCH。激活模式到控制保持模式的狀態轉移基于定時器，激活狀態下一定時間內無數據傳輸，定時器超時以后，進入控制保持模式。
(3)自適應調制和編碼(AMC)
為了根據信道的條件改變調制和編碼方式，基站需要基于移動臺反饋的反向鏈路質量對前向鏈路進行估計，對信道條件好的用戶采用高階調制(如16QAM)，信道條件差的用戶采用低階調制(如QPSK)和低編碼數據速率。這種自適應的調制和編碼取代了功率控制，減小了發送功率變化導致的干擾變化，充分利用了基站的資源，可以為用戶提供合理的數據速率，增大小區的平均吞吐量。
結合效率和公平，自適應參數主要基于以下因素：可用的BTS功率資源、Walsh碼資源、待發送的數據量和信道條件。發送的時間間隔取決于剩余的資源和信道條件，為1.25ms至5ms。
(4)物理層前向Hybrid ARQ
Hybrid ARQ技術是前向糾錯編碼FEC和ARQ技術的結合，與高層的重傳(如RLP和TCP)相比，能有效的增加無線鏈路的數據吞吐量，減小重傳的時延。物理層的HARQ技術和自適應調制和編碼(AMC)結合，在接收端采用不同合并技術，如增量冗余和軟合并等，使數據傳輸更加適應無線鏈路的變化，改善數據鏈路的性能。在Rev.C中，HARQ技術采用4個信道停止和等待SAW(Stop-and-Wait)的方式實現。
為支持H-ARQ機制，引入了子分組(Sub-packet)的概念。原始數據在經過Turbo編碼后，再根據一定的編碼方案，將1個編碼分組分割為4個子分組，每個子分組不固定長度。每個子分組在1個或者多個時隙中獨立發送，調度和調制獨立，在信道變好的時候或者BTS資源和信道變好時允許重傳。在數據包傳輸中，首先傳輸?shù)谝粋�(gè)子數據包，若未能成功解碼，則傳輸?shù)诙䝼�(gè)子數據包，在接收端把這兩個子數據包進行合并解碼，依此類推，直至解碼成功或四個子數據包全部傳輸完畢。如果在4個子數據包全部傳輸后，接收端仍未能正確解碼，則將由更上層的控制機制完成進一步的差錯保證措施。H-ARQ機制的引入，有效的增加了前向鏈路的數據傳輸能力。
(5)小區交換
在Rev.C中，由于F-PDCH支持高數據速率，該信道沒有軟切換，采用小區交換，移動臺對各個基站的導頻信號進行測量，當測量到某個基站的導頻信號大于當前服務基站的導頻信號時，移動臺將發起小區交換，將服務基站交換到最佳基站，保證始終由最佳服務扇區向移動臺發送分組數據。
小區交換有軟交換和更軟交換兩種類型，軟交換是在不同BTS下的兩個扇區間進行交換，前向功率控制比特不可以合并，小區交換時間較長，更軟交換是在相同BTS下兩個扇區間進行交換，前向功率控制比特可以在BTS進行合并，小區交換時間較短。
小區交換時，移動臺在一定的時間通過發送目標基站W(wǎng)alsh Cover的CQI報告指示目標基站，這種物理層的指示方式比信令更快，在這段時間內，移動臺需要向服務基站和目標基站同時發送CQI報告，保證ARQ實例能正常結束，網絡建立起新的數據信道。
與CDMA2000 1X相同，Rev.C中FCH和SCH信道仍采用軟切換方式。
2.3 安全
在DV Rev.C對安全進行了增強，增加了AKA(Authentication and Key Agreement)和消息完整性保護。根據P_REV的不同，對MS和BS進行不同級別的安全保護。
在DV Rev.C中引入AKA，從而允許UIM和服務BS間的相互鑒權，以及在MS的UIM和BS中建立新的(IK，CK)集。
消息完整性報告是為了防止信令消息在空中接口上被修改�；谙⒈旧�、128比特IK(完整密鑰)和消息長度等計算消息鑒權碼(MAC-I)。通過修改后的2G鑒權(當不能執行AKA時，基于AUTHR和AMEA)或AKA建立IK。接收機驗證MAC-I，若傳送期間消息被改變，則該消息的MAC-I在接收機處無法通過驗證，該消息被接收機丟棄。
2.4 PLCM與ESN不關聯
公共長碼掩碼PLCM長為42比特，用于前向信道的繞碼�；痉峙淝跋驑I(yè)務信道的時候必須通知移動臺業務信道的PLCM，在Rev.B及其更低的版本中，基站根據ESN得到PLCM，然后發送給移動臺，當不知道ESN的時候基站無法分配前向業務信道。除此之外ESN號面臨短缺，以后的應用中可能存在問題。
在Rev.C中允許基站在ECAM消息中發送給移動臺和ESN無關聯的PLCM。移動臺切換時，為了減小網絡的復雜性，基站可以通過業務連接消息和通用切換指示消息通知移動臺轉到基于ESN的PLCM上，而不必發送基站定義的PLCM給切換的目標基站。
2.5 快速呼叫建立
快速呼叫建立主要針對分組數據的呼叫建立過程進行了增強，減小呼叫建立的時延，也可以用于其它業務的呼叫建立，便于對呼叫建立時間有特殊要求業務的開展，如PTT。Rev.C對呼叫建立過程的增強主要體現在以下幾個方面：
◆信道分配時指示已保存的業務配置；
◆可以重新存儲某個業務配置；
◆短重連接消息。
3、CDMA2000 Rev.D主要特點
3.1 概述
Rev.C主要改進和增強了CDMA2000 1X的前向鏈路，使前向峰值速率達到3.1Mb/s，但反向鏈路基本沒有變化，反向峰值速率仍為153.6kb/s，前反向鏈路數據速率不對稱，并且反向補充信道R-SCH是通過層3信令調度，在RLP層重傳，調度速度慢，時延大，難以支持可視電話等前反向速率對稱和實時性要求高的業務。針對以上問題，Rev.D對反向鏈路進行了改進和增強，使反向最高峰值速率達到1.8Mb/s，分組數據可以通過調度和速率控制的方式，根據QoS要求和信道條件變化，有效的減小了數據傳輸時延，改善了QoS。
Rev.D反向鏈路主要特點：
(1)完全保留了現有的CDMA2000信道的信令結構。
(2)反向鏈路控制方式靈活：反向鏈路每10ms可以通過Grant進行快速調度控制，也可以通過速率控制實現一定范圍的速率變化，調整速度和效率高。
(3)反向調度和速率控制的速度加快。
在Rev.D以前的版本，移動臺通過層3信令消息向基站請求，從申請到發送的時延大于100ms。Rev.D中增加了新的MAC層向基站傳輸MS的相關信息和請求，使得反向鏈路從申請到發送的調整時延可以減小到40ms。
◆增加了新的10ms反向請求信道R-REQCH；
◆在反向分組控制信道R-PDCCH中發送移動臺狀態指示比特MSIB。
(4)物理層分組幀長固定為10ms，10種固定分組大小。
(5)采用同步4信道HARQ技術，提高鏈路效率。
(6)采用自適應調制和編碼技術，采用高階調制(BPSK、QPSK和8PSK)。
(7)移動臺可以基于QoS要求在時延和吞吐量之間選擇。
(8)QoS改善，不同業務區分接入優先級，基于Buffer和功率申請資源。
3.2 反向鏈路增強

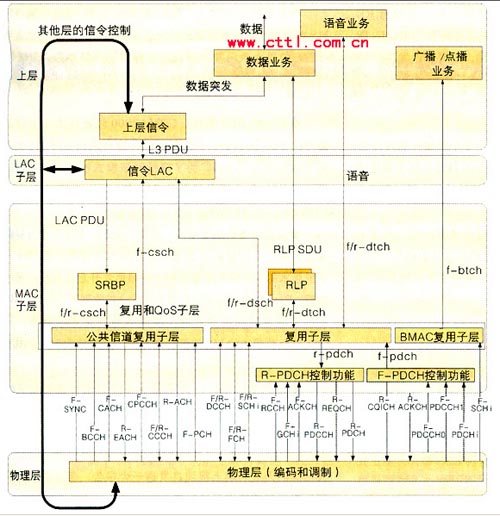

圖1為CDMA2000 Rev.D協議結構，從圖1中可以看出Rev.D中新增了很多物理信道，下面對物理信道進行簡介。
(1)Rev.D反向物理信道
Rev.D反向物理信道新增加了RC7和相應的4個反向物理信道：
◆R-SPICH傳輸反向輔助導頻，幫助基站快速檢測以便更好地估計信道。它在REV_SPICH_EP_SIZEs大于3096比特的時候與R-PDCH同時發送，能促進簡單快速檢測，改善反向功率控制，獲得附加增益，改善高速分組數據的相關解調性能。
◆R-REQCH用于向基站發送移動臺R-PDCH調度的相關信息，包括移動臺Buffer存儲的數據量、各個Buffer對應的業務指示SR_ID、功率余量，以便基站進行調度或速率控制。Rev.D以前的CDMA2000標準通過層3信令向基站傳輸移動臺的信息，Rev.D中R-REQCH的機制反饋和控制更為迅速。
◆R-PDCH用于傳送反向的高速分組數據。該信道采用固定幀長，有11種編碼分組，信道編碼采用1/5 Turbo碼，調制方式有BPSK、QPSK和8PSK三種方式，子分組數據速率為19.2kb/s-1.8456Mb/s。R-PDCH不能和R-SCH并存。
◆R-PDCCH和R-PDCH同時傳送，和F-PDCCH類似，用于傳輸移動臺R-PDCH相關的信息，它在每個子分組數據發送的同時傳輸，使基站能夠?qū)-PDCH正確解碼。
(2)Rev.D前向物理信道
為了支持反向鏈路的增強，并進一步提高系統容量，Rev.D前向物理信道新增了RC7和相應的3個前向物理信道：
◆前向許可信道F-GCH：用于發送允許移動臺的發射功率、編碼分組大小和時長。廣播的GCH消息可以在擁塞控制中激活所有移動臺，使其R-PDCH按給定的TX功率發送。F-GCH優先級高于F-ICCH的速率控制命令。而在Rev.D之前的版本中，基站通過層3消息通知移動臺允許發送，控制速度慢。
◆前向確認信道F-ACKCH：基站通過前向確認信道F-ACKCH向移動臺確認接收到的子分組正確解碼，單個F-ACKCH對應4個HARQ實例，基站F-ACKCH信道采用CDM/TDM混合結構，與之前介紹的前向HARQ類似。
◆前向指示信道F-ICCH是低版本中F-CPCCH和F-RCCH的結合，對于每個用戶，其功控比特和速率控制符號在確定的位置發送。F-RCCH用于指示單個或者一組移動臺增加、降低或者保持TPR，通過移動臺TPR的變化調整速率，類似于1X EV-DO中的反向激活比特RAB，能減小干擾。
(3)R-PDCH控制
從圖1可以看出，Rev.D的MAC層新增了R-PDCH控制功能和BMAC復用子層，R-PDCH控制功能，BMAC復用子層用于支持BCMCS(廣播多播業務)的接入和復用。下面對R-PDCH的控制進行介紹。
各個控制信道采用同步方式對R-PDCH進行控制�；究梢酝ㄟ^(guò)F-GCH和F-RCCH信道控制移動臺的發送功率和速率。
F-GCH幀長10ms，用于控制移動臺R-PDCH立刻按照F-GCH或者RL Grant中指示的速率發送，前向鏈路F-GCH信道控制反饋速率快，調整的幅度大，而低版本的CDMA2000標準中通過層3消息控制反向鏈路的發送速率，從反饋到發送的時間大于1OOms。
RL Grant僅由服務基站發送，服務基站由R-CQICH的Walsh Cover指示，RL Grant可以發送給單個移動臺，也可以廣播給扇區的所有移動臺，當沒有RL Grant時，移動臺可以按照預置的速率傳輸R-PDCH，即自主速率發送。在嚴重阻塞的時候，基站通過發送廣播Grant，能有效的指示扇區所有移動臺按照自主速率發送，如果自主速率過高，基站發送RL Grant指示移動臺以低于自主速率發送。
F-RCCH幀長10ms，用于指示單個或者一組移動臺增加、降低或者保持TPR，通過移動臺TPR的變化調整速率。F-RCCH采用和F-CPCCH類似的結構，可以和F-CPCCH共享Walsh碼。
F-RCCH僅指示R-PDCH差分的速率變化，對速率的控制速度比F-GCH更慢，但基站的功率開銷比F-GCH小。F-RCCH有2種方式控制速率：專用速率控制DRC和公共速率控制CRC。
3.3 MEID支持
目前移動臺都是以其硬件決定的32位電子序列號ESN來唯一標識移動臺的，隨著移動通信用戶數目的不斷增加，32位電子序列號ESN的資源日益緊張。為更好地支持今后3G移動通訊技術的發展，解決ESN資源不足的瓶頸問題，3GPP2組織開始研究一種ESN的替代方案，來擴展移動臺可用的標識資源，并決定將這種ESN替代方案正式寫入EV-DV的Rev.D版本中，形成新的移動臺設備標識MEID。
MS可以使用32比特的電子序列號ESN或者56比特的移動設備標識MEID的兩者之一(不能同時)。ESN和MEID是用來唯一標識一個移動臺的(相當于移動臺的硬件號碼)，若移動臺的版本號MOB_P_REVP小于7，將使用ESN，否則使用MEID。為了后向兼容，若移動臺支持MEID，則根據MEID推導出32比特的偽ESN，再使用偽ESN來替換ESN。32位偽ESN的高8位設置為0X80，低24位為MEID經過SHA-1算法后取其24位。MEID與偽ESN的映射是固定的，不同的MEID會映射出同一個偽ESN，ESN不是唯一的。因而在Rev.D中支持PLCM 32，用于避免由于ESN的沖撞導致的串音現象。
Rev.D的MS與Rev.D之前版本的BS通信時使用偽ESN，并在BS P_REV＜11時使用基于ESN的PLCM。Rev.D的MS與Rev.D版本的BS通信時，在使用ESN的地方用偽ESN替代。
3.4 快速呼叫建立
在Rev.C的基礎上，Rev.D采用了一系列技術，進一步增強了快速呼叫建立：
◆直接信道分配(DCA)：在Rev.D中，BS不需尋呼MS就可以發送擴展信道分配消息(ECAM)，這種方式適用于MS位置大致已知的情況，主要用于分組數據。忽略尋呼、尋呼相應和BS Ack Order消息，從而減少呼叫建立時間。
◆減小的SCI操作：CDMA2000較低版本中允許的最小的SCI為1.28s(SCI=0)，這樣網絡尋呼MS時不得不等待平均0.64s。為了降低時隙模式移動臺的尋呼時間，在Rev.D中定義了新的SCI值：-1(640ms)、-2(320ms)、-3(160ms)和-4(80ms)。
◆業務信道初始化增強：信道一分配，MS在前向鏈路接收到兩個好幀前就開啟發射機開始傳送前綴，而Rev.D之前版本的MS僅在接收到兩個好幀后才開啟發射機。另一方面，Rev.D中進行固定前綴發送，一接收到兩個好幀，MS在規定的時間內傳送前綴，并進入業務信道子狀態，而Rev.D之前版本的MS連續傳送前綴，直到接收到BS ACK Order。
◆跟蹤區域報告：為了便于尋呼和進行直接信道分配，允許網絡在業務信道釋放后的特定時間內更緊密地跟蹤移動臺。BS為一或更多扇區指配相同的跟蹤區域標識。無論何時MS穿過一個跟蹤區域邊界，MS都使用與RER上報相同的無線環境上報消息發送一個報告，但應防止由于乒乓效應導致的太多的報告。
4、對IOS部分(A接口)的影響
以上主要對CDMA2000 1X EV-DV的空中接口技術進行了介紹，作為一套完整的網絡體系，A接口即IOS部分也需要進行改進。IOS4.3和IOS5.0分別對應于CDMA2000 1X EV-DV空中接口Rev.C和Rev.D。
IOS4.3和IOS5.0為了支持CDMA2000 1X EV-DV的功能，主要增加了以下內容：
◆支持基本1X EV-DV：在CDMA2000空口基礎上演進支持基本的1X EV-DV特性，同一載頻承載電路域語音、數據業務和分組域高速數據業務。
◆支持PLCM 32(公共長碼掩碼)：C.S0005-C和C.S0005-D定義了支持PLCM 32用于避免由于ESN的沖撞導致的串音現象。
◆對BCMCS的支持。
5、新的空中接口研究
無論是CDMA2000 1X EV-DV Rev.C還是Rev.D，對話音容量都幾乎沒有增強。美國運營商ALLTEL公司和Sprint公司分別于2004年4月和6月向3GPP2提出了開始進行下一代空中接口技術(稱為Rev.E)研究的建議，Rev.E技術主要測重于：話音容量的增強、性能增強和多載波支持能力或動態可變帶寬等，性能增強主要包括空間信道技術(如MIMO天線技術)、支持64 QAM調制方式和實時分組數據業務(如VoIP和視頻會議等)性能，其中實時分組數據業務性能增強主要包括以下方面：調度策略改進、阻塞控制改善、快速呼叫建立改進和服務質量增強。
3GPP2已于2004年8月成立了話音容量增強工作組對話音容量增強技術進行集中研究。此外，3GPP2已于2004年10月成立了EV-DV多載波工作組和EV-DO多載波工作組對多載波技術進行研究。
6、結束語
目前，3GPP2基本完成CDMA2000 1X EV-DV技術規范的制定工作，并已開始相關測試規范的討論和制定，芯片廠商已經開始進行CDMA2000 1X EV-DV基站芯片的研制開發。相比于CDMA2000 1X，CDMA2000 1X EV-DV可以提供更高的數據速率和更完善的QoS機制。從文中所述的CDMA2000 1X EV-DV兩個版本的特點也可以看出，Rev.D版本更便于多樣化業務的開發，在上、下行對稱業務(如E-mail、可視電話等業務)的支持方面有更多的優勢，與Rev.C相比更強的競爭力，但Rev.D技術更復雜，實現難度更大。
