L3 PTN強力支撐TD-LTE發展 已具備規模商用能力[圖]

隨著LTE網絡的大規模部署及多業務發展戰略的推進，無線寬帶化趨勢越來越明顯，IP化業務的承載需求成為主導。2012年初，中國移動集團宣布旗下TD-LTE（以下簡稱LTE）將全面進入試商用階段，確定在全國13個城市進行試點，試點規模約25000個基站，LTE時代已經來臨。

LTE業務對承載網的技術構架、承載效率、調度靈活性、服務質量等提出了新的要求。新的需求和挑戰主要來自兩個方面，一方面LTE回傳網的網絡更加扁平化，需要核心層PTN支持L3 VPN來滿足LTE業務靈活調度的需求；另一方面，LTE帶寬需求快速增長，按照規劃匯聚層10GE線路側接口已無法滿足LTE業務的帶寬需求。

LTE承載需要L3功能

不同于2G/3G網絡架構，LTE回傳網的網絡更加扁平化：整個無線網絡由eNodeB和SGW/MME兩部分構成；原RNC/BSC消失，其功能分布至eNodeB和SGW/MME上。

S1作為eNodeB與SGW/MME之間的接口，X2 作為相鄰基站之間的接口，S1-Flex作為eNodeB和不同SGW/MME之間的接口。整個Backhaul流量被細分為S1-U、S1-C和X2，傳送網絡拓?fù)溆?G/3G時期的點到點模型演進到點到多點模型（如圖1所示），要求承載網核心層需要具備L3能力，以實現業務流的識別及流量疏導。

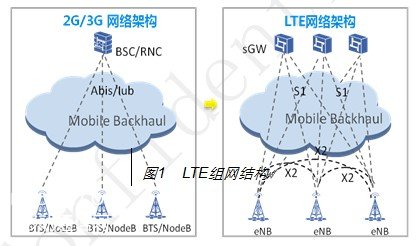

圖1 LTE組網結構

L3 PTN是什么

L3 PTN是IP技術和傳送技術的深度融合。PTN的L3功能體現在業務層上，通過VRF業務實例體現，VRF之間采用MPLS-TP傳送管道連接，其主要特點如下：

L3功能定位在IP數據的傳送； 支持路由表的網管靜態配置和動態學習； 支持IP層 OAM，支持VRF業務實例的保護(VPN FRR/VRRP)； 支持業務和管道的分離，即可以先規劃和配置管道，再建立L3 VPN業務；MPLS-TP傳送管道的配置、OAM和保護不受L3 VPN的影響； 支持網管靜態配置MPLS-TP傳送管道，保持傳送網管道的OAM和保護特性，提供更強大的網絡管理和運維手段。

PTN引入L3 VPN，不會破壞PTN的網絡和設備架構，更不會影響其他業務�，F(xiàn)有設備可平滑升級支持L3 功能，提高PTN設備對IP業務的承載能力和靈活性。L3 PTN是PTN技術的一大創新和發展，目前已在國內CCSA PTN行業標準中體現。L3 PTN的實驗局和對接測試已成功完成。

L3 PTN完成LTE業務靈活調度

PTN承載LTE解決方案采用L2 VPN+L3 VPN（靜態）組網，即：在網絡接入?yún)R聚層仍然采用Line的組網技術，在核心PTN節點終結接入?yún)R聚的Line業務，內部完成L2到L3的橋接，進入到L3VPN轉發處理。L3 PTN核心層方案如圖2所示。

對于S1流量，通過接入?yún)R聚層的隧道送到核心PTN節點，然后再通過PTN核心節點的L3VPN轉發到相應的sGW或MME。

對于X2接口，先通過接入?yún)R聚層的隧道送到核心PTN節點，然后再通過L3VPN（包括本地轉發和遠端VPN轉發）轉發到接入?yún)R聚層的隧道，向下傳送到目的基站。

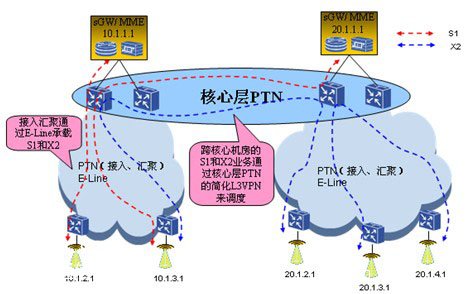

圖2 L3 PTN核心層方案

方案基本原理

核心思路是遵循PTN設備的技術特征，把IP作為一種業務，承載在MPLS-TP隧道之上，IP業務和L2的業務沒有本質區別。

PE節點之間的隧道采用PTN隧道技術，延續整網PTN保護機制。核心節點之間開啟L3VPN，通過VRF實現不同L3轉發實例之間的隔離，VPN路由通過網管智能計算并下發給設備形成靜態路由表項。如圖3所示：

圖3 L3 PTN基本原理

L2/L3橋接環回方案

目前業界對于L3/L3的橋接環回方式主要有三種：外部環回、內部實接口環回和內部虛接口環回，其中內部虛接口是最靈活高效的， 3種方式的優劣勢比較如下：

外部環回：L2層偽線終結于設備的物理端口，通過外部端口光纖環回到另外端口，進入L3VPN的VRF進行處理。該方案要浪費一半的端口和容量，而跳纖也是新的故障點�，F(xiàn)網設備端口資源使用率高的情況下，無法平滑升級到L3VPN。

內部實接口環回：此方式本質上與外部環回方式類似，雖然不用跳線，但在內部橋接時占用了交換網端口資源。被占用的端口資源無法再使用，浪費了一半的容量。現網設備端口資源使用率高的情況下，無法平滑升級到L3VPN。

內部虛接口環回：設備內部完成PW 終結處理，并通過虛端口接入到L3VPN的VRF處理，不占用設備端口資源。這是最高效、靈活的橋接方式 ，可以實現L2業務側和L3業務側的關聯。

PTN 承載LTE的技術和方案已具備規模商用能力

自2010年開始，中興通訊就與中國移動緊密合作，是PTN L3VPN技術、標準、方案的推動者。PTN L3VPN技術歷經了一年多嚴格的實驗室測試、對接測試、外場承載驗證測試，到最終承擔起LTE基站實際業務承載，體現了優異的性能指標、穩定性、電信級保護、端到端網管的易用性以及業務對接組網能力。

2010年5月，CCSA將PTN L3VPN支持LTE承載列為國家PTN標準； 2010年8月，PTN承載LTE完成中國移動集團公司組織的實驗室測試； 2010年10月，PTN承載LTE完成中國移動集團公司組織的多廠家對接測試； 2011年2月，中國聯通集團公司在大連完成PTN承載LTE模擬承載測試； 2011年3—4月，中國聯通集團公司在西安完成PTN承載LTE外場驗證測試； 2011年3—4月，中國移動集團公司在深圳完成PTN承載LTE外場驗證測試； 2011年5—6月，中國移動（深圳）完成LTE基站割接至PTN上承載，為“第26屆世界大學生運動會”提供LTE商用承載服務，其中中興通訊占基站規模的70%，覆蓋了深圳的CBD商業中心區和業務密集區（福田區和南山區）。

PTN承載LTE方案已經具備規模商用能力，能夠有效的支撐LTE的商用承載，實現“高質量承載、高可靠性、可維護可管理、低代價演進”的LTE承載特性。

作者：中興通訊 龐玲
