PON技術的發展及演進

0 前言

無源光網絡（PON）是使用點到多點樹形光纖分配網絡進行信息傳輸?shù)募夹g(shù)。點到多點的物理拓?fù)浣Y(jié)構特別適用于有線接入網的場景。PON系統一般由位于局端的OLT設備，位于用戶側的ONU設備和連接兩者的無源光分配網構成。

PON系統中由于多個ONU設備共享同一光纖媒質與OLT通信，因此主要需要解決不同ONU間的媒質共享問題。解決光纖中媒質共享的主要方式包括時分復用/多址技術、波分復用技術和正交頻分復用（OFDM）技術。因此主要的PON技術也可分為TDM-PON、WDM-PON和OFDM-PON三大類。目前技術比較成熟應用比較廣泛的EPON、GPON等主要是采用TDM-PON技術。

1 PON技術的發展

1.1 早期的窄帶PON及BPON

最早的PON系統主要是用于解決多個的窄帶接入網（數字用戶環路）遠端設備的互聯，傳送n×64 kbit/s的語音時隙。但由于價格和業務保護方面均無法與環形拓?fù)涞臄?shù)字用戶環路設備抗衡，因此成為失敗的技術。

20世紀90年代，隨著ATM/B-ISDN的興起，寬帶第一次成為電信技術發展的重要方向，而帶寬潛力巨大的光纖技術也成為信息傳輸技術的寵兒。因此，在1995年全球7個重要的運營商成立了全業務接入網組織（FSAN），致力于光纖接入網的標準和應用的推進工作。在FSAN和ITU-T的共同努力下，第一個關于PON系統的國際標準《基于無源光網絡（PON）的寬帶光接入系統》（ITU-T G.983.1 ）于1998年發布，該標準一般也被稱為BPON標準。

BPON在當時的技術環境下采用了以ATM為內核的設計思路，且限于當時器件水平和價格的因素，PON設備的成本還比較高、光纖接入網的外部配套條件也不成熟，因此BPON僅在北美地區的電信運營商中有一定規模的部署，并未在全球獲得廣泛的應用。

1.2 EPON和GPON

隨著ATM技術的衰落和互聯網IP技術的迅速興起，繼BPON之后，業界希望開發一種新型的PON系統，取代過時的BPON技術。在這個背景下，IEEE和ITU-T相繼在2000年和2001年啟動了EPON和GPON的標準化工作，并分別于2004年發布了完成的標準，為今天EPON和GPON在現網中的大量應用奠定了基礎。

EPON標準由IEEE的EFM（Ethernet in the First Mile）工作組完成，并在2004年9月被IEEE批準為IEEE 802.3ah標準。EPON標準的很多內容繼承了以太網的設計思想，重用了吉比特以太網的速率和物理層編碼等內容，并對MAC層協議和以太網幀前導碼序列進行了修改，以適應PON的點到多點的網絡拓?fù)浣Y(jié)構。

GPON標準由ITU-T 第15研究組進行標準化工作，GPON相關的標準包括G.984.1~G.984.6六個標準，分別涵蓋了GPON系統的架構、物理媒質相關層、傳輸匯聚層、ONU控制管理協議以及對增強的波長使用和距離擴展的規定。GPON標準的設計比較全面地考慮了運營商的業務和運行維護需求，標準體系完備全面，但是內容也相對復雜。

EPON系統采用單纖雙向傳輸，上行標稱波長為1 310 nm，下行標稱波長為1 490 nm。按照最大傳輸距離的不同，標準中將EPON接口光收發指標分為10 km（PX10）和20 km（PX20）兩類規范，實際網絡中為了獲得較大的光功率預算多采用PX20類型接口，可實現20 km傳輸距離和1∶32分路比。EPON系統的每個PON口的實際有效帶寬為800~950 Mbit/s。

GPON同樣采用單纖雙向傳輸，上行標稱波長為1 310 nm，下行標稱波長為1 490 nm。GPON采用GEM封裝方式進行多種業務適配，利用GEM封裝方式可以直接承載以太網業務、ATM業務或TDM業務。與EPON的類以太網的變長幀傳輸方式不同，GPON采用125 μs固定幀長，這對于精確的傳送時鐘信號有所幫助。GPON信道編碼采用NRZ碼，下行速率為2.488 Gbit/s，上行速率為1.244 Gbit/s，除去系統開銷后每個PON口的實際有效帶寬約為下行2.45 Gbit/s，上行1.1 Gbit/s。目前主流的GPON系統采用B+類光器件，可實現20 km傳輸距離下的1∶64分路比，以及支持60 km的最大邏輯距離。

當前EPON和GPON分別可以提供大約1G和2.4G的下行帶寬，在FTTH場景下，如果不考慮并發，最大分路比下（32和64）的每個用戶可以保證獲得大約30 Mbit/s的下行帶寬。但在中國現網條件下，運營商大量采用FTTB的方式進行組網，即每個ONU下還連接16~32個用戶，最終可能會達到每PON口連接1 000個（32×32）左右的用戶。這樣每個用戶可獲得的帶寬將無法滿足現網提速的需求。

1.3 10G-EPON和XG-PON

從2005年開始，IEEE和ITU相繼開展了對下一代PON系統的標準化研究。根據FSAN對幾大運營商的關于下一代PON的意見的征求，絕大多數運營商指出應在現有的EPON和GPON的技術基礎上提升速率，也有個別運營商希望可以發展像WDM-PON一類的新技術。

IEEE于2006年立項開始制定10 Gbit/s速率的EPON系統的標準IEEE 802.3av。該標準針對10 Gbit/s速率的需求制定了新的EPON物理層規范，并對MAC層規范進行了更新。在該標準中，10G EPON分為2個類型。其一是非對稱方式，即下行速率為10 Gbit/s，但上行速率與EPON相同仍然為1 Gbit/s。其二是對稱方式，即上下行速率均為10 Gbit/s。

相比來說，由于PON系統的上行傳輸技術難度較大，因此1G上行10G下行方式的10G EPON系統較為容易實現，目前芯片廠家已經可以提供原型系統。但由于該類系統上下行帶寬比達到1∶10，因此能否與實際的用戶業務需求的帶寬模型相匹配目前存在疑問。

ITU于2008年啟動了下一代GPON標準的研究，目前稱為XG-PON標準。XG-PON標準ITU-T G.987系列已陸續發布。XG-PON目前規定的物理層速率為非對稱方式，即下行速率為10 Gbit/s，上行速率為2.5 Gbit/s。

10G-EPON和XG-PON系統使用同樣的波長規劃，有利于兩者共用部分光器件，擴大產業規模，降低器件成本。兩者均規定上行選擇1 260~1 280 nm的波長范圍，下行選擇1 575~1 580 nm的波長范圍。下行方向與現有的1 490 nm的EPON或GPOM系統可以采用WDM方式進行波長隔離。上行方向，由于EPON ONU使用的激光器譜寬較寬（1 310+50 nm），與1 260~1 280 nm波長重疊。因此，EPON與10G-EPON的ONU共存在同一ODN時需采用TDMA方式，兩者不能同時發射。GPON與XG-PON的ONU可以采用波長隔離，兩者互不影響。

在功率預算方面，10G EPON增加了PR/PRX30的功率預算檔次，將光鏈路預算提升到29 dB。10G GPON正在研究如何支持31~32 dB的光鏈路預算能力。

1.4 NG-PON2

NG-PON2是現有的GPON/XG-PON的演進系統。由于TDM-PON發展到單波長10 Gbit/s速率后，再進一步提升單波長速率面臨技術和成本的雙重挑戰，于是在PON系統中引入WDM技術成為必然的選擇。由于10G-EPON和XG-PON目前在現網中的應用也很少，因此NG-PON2的主要目標是瞄準2015年以后的應用窗口。

NG-PON2系統定位于全業務的光纖接入網，除了通過速率的提升支持更高速率的家庭和商業客戶，NG-PON2還需要具有良好的同步性能支持移動回傳等業務。目前正在討論中的NG-PON2的標準草案中提出了以下基本特性。

a） 下行速率至少為40 Gbit/s，上行速率至少為10 Gbit/s。

b） 最大傳輸距離和最大差分距離為40 km。

c） 最大支持1∶256分路比。

d） 至少包含4個TWDM通道。

e） 使用無色ONU。

NG-PON2在物理層采用的主要原理是TDM和WDM結合的方式，使用多個XG-PON在波長上進行堆疊，可以最大限度地重用GPON/XG-PON的技術，以及與現有的采用功率分配分光器的ODN具有比較好的兼容性。NG-PON2系統的基本架構如圖1所示。

OLT采用多波長光模塊配置4個或更多的上下行波長，ONU側采用波長可調光收發器技術實現ONU的無色化。OLT與ONU之間通過一個正在標準化中的波長選擇與分配協議控制ONU在分配的波長上工作。

2 PON系統的演進

2.1 GPON系統到NG-PON2的演進

GPON系統演進到NG-PON2有3種可選的路徑，分別為次序演進、跳躍演進和靈活演進。

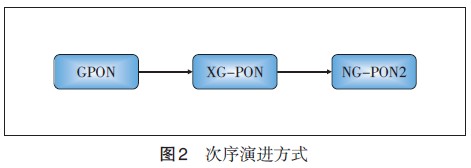

a） 次序演進方式（見圖2）�，F(xiàn)有的GPON系統需要首先演進到XG-PON系統，在同一ODN中保持GPON與XG-PON共存一段時期。當需要向NG-PON2演進時，由于只有XG-PON系統可以演進到NG-PON2，可以與NG-PON2在同一ODN共存，因此需要確保此時GPON系統已經從ODN中移除。

b） 跳躍演進方式（見圖3）。從GPON直接演進到NG-PON2。根據業務和網絡的發展進程，該方式跳過XG-PON階段，直接從GPON升級為NG-PON2，因此要求在ODN中GPON與NG-PON2 2個系統共存。

c） 靈活演進方式（見圖4）。靈活演進方式既支持從XG-PON演進到NG-PON2，也支持從GPON直接演進到NG-PON2，最后允許GPON、XG-PON、NG-PON2 3種系統在同一個ODN上共存的演進方式。這種方式下，由于3種系統都需要占用光纖中的頻譜資源，因此對頻譜的規劃難度最大。目前NG-PON2物理層規范考慮到了靈活演進方式的需求，對NG-PON2所使用的頻譜基本確定為使用C-（1 530～1 540 nm） 波段和 L+（1 595~1 625 nm）波段，具體的波段邊界數值還有待進一步討論。

2.2 EPON系統到NG-PON2的演進

EPON系統如何較平滑地演進到NG-PON2系統目前還沒有更多的研究。從ODN共存的角度看，由于目前NG-PON2選擇的C-和L+波段與EPON/10G-EPON所使用波段也不相同，可以參考GPON/XG-PON的方式通過波分復用共存在同一個ODN中。

3 結束語

綜上所述，NG-PON2成為近期PON系統和技術的研究重點，由于需求、器件、成本的原因，NG-PON2短期內可能還難以實用化。 但NG-PON2是PON技術的集大成者，是PON演進過程中的重要里程碑。因此，應該在現有GPON、EPON的規劃和設計中考慮長期演進的因素，減少未來網絡演進的風險。

參考文獻：

［1］ IEEE 802.3ah-2004 Amendment: Media Access ControlParameters, Physical Layers, and Management Parameters for Subscriber Access Networks［S/OL］. ［2012-07-11］. http://www.docin.com/p-37319530 0.html.

［2］ IEEE 802.3av-2009 Amendment: Physical Layer Specifications and Management Parameters for 10 Gb/s Passive Optical Networks ［S/OL］. ［2012-07-11］.http://standards.ieee.org/findstds/standard/802.3av-

2009.html.

［3］ ITU-T G.983.1 Broadband optical access systems based on Passive Optical Networks （PON）［S/OL］. ［2012-07-11］. http://www.doc88.com/p-141665362993.html.

［4］ ITU-T G.984.1 Gigabit-capable passive optical networks （GPON）: General characteristics［S/OL］. ［2012-07-11］. http://wenku.baidu.com/view/d2ce0723482fb4daa58d4b91.html.

［5］ ITU-T G.987.2 10-Gigabit-capable passive optical networks （XG-PON）: Physical Media Dependent （PMD） layer specification［S/OL］. ［2012-07-11］. http://wenku.baidu.com/view/2e1e0e2bcfc789eb 172dc825.html.

作者：程強 來源：郵電設計技術
