上海貝爾：管理LTE核心網信令流量

摘要

核心網的信令量將隨LTE的增長而增長，特別是在演進分組核心（EPC）中的移動管理實體（MME）上

通過實施智能信令管理技術，MME可以減少信令流量

改進的網絡分析，有助于確定產生信令問題的原因

必須管理的LTE信令

在早期大規模LTE網絡部署階段，分組核心網的信令量明顯高于現有的2G／3G。這部分原因是由于LTE的扁平化、全I(xiàn)P架構，也就是宏站和微站直接連接到EPC中一個專用的控制面單元MME所致。從幾個大的LTE網絡部署現場數據分析來看，MME可以承受一個持續的信令負荷，在正常情況下，繁忙時每個用戶設備（UE）有500-800個消息，而極端情況下，每個用戶每小時要高達1500個消息。

點擊此處收聽播客

核心網信令的上升也可以歸因于LTE用戶對網絡使用的總體增長。在美國一些使用LTE的大城市中，網絡使用高峰是每個UE在忙時每小時達到45個業務請求。因?yàn)長TE使用將越來越普遍，EPC信令將繼續上升，如果對信令的上升沒有正確的管理，將會可能產生控制平面擁塞和信令風暴的問題。

因此當移動網絡運營商（MNO）部署發展LTE時，為確保其核心控制平面網絡可以支持預期信令量的增加，他們必須要采取一些措施。具體而言，移動網絡運營商需要部署一個電信級的、新一代的MME /服務GPRS的支持節點（SGSN）平臺，它不僅具有大容量，可擴展性和具有CPU處理性能，同時能擁有智能管理業務能力，來全面降低核心網信令。在MME中能夠獲得信令改進效率的兩個方面，是尋呼和跟蹤區域（TA）的管理。

尋呼和TA管理的挑戰

尋呼管理是在MME中向eNodeB以及UE發送信令消息。要求尋呼確定UE處在空閑狀態時在網絡中的位置，而UE的空閑狀態使得它能夠在網絡中確定更確切的位置。網絡使用的尋呼管理方法是:

要求在MME和UE之間，建立一個非接入層（NAS）信令連接，用來支持網絡業務請求。

網絡發生故障后，提示UE將它自己重新附著到網絡上。

啟動一個移動電路交換回落（CSFB）機制。

在LTE中，MME尋呼UE而產生的信令流量是值得關注的。圖1顯示了一個來自美國大城市中LTE業務提供商的現場數據，結果表明尋呼占到MME總信令負荷的28%以上，這樣，尋找一個方法來減少M(fèi)ME尋呼，將有助于MNOS（移動網絡運營商）降低整體網絡的信令負荷和管理MME的成本。

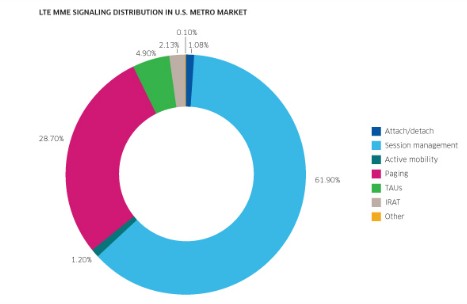

圖1 一個美國LTE網絡中的MME信令組成分布圖

在演進的陸地?zé)o線接入網絡（E-UTRAN）中，一個TA代表一組連續的蜂窩單元。它通常是UE在空閑模式時在網絡中移動，由MME來跟蹤和定位。 一個TA列表是由一組相鄰的TA組成，由MME管理并定期發送到UE。MME發送尋呼消息到蜂窩小區，而這個小區被包括在任一TA或注冊UE的TA列表中。一個跟蹤區域更新（TAU）方法的使用，只在UE越過TA邊界進入另一個TA時才發生，而這個TA是不在它的TA列表中的，或者當周期的TAU計時器失效時，跟蹤區域更新（TAU）方法也會被使用。

如果UE在一個不全部屬于它的TA列表中的TAs邊界上移動時，TAU方法可以產生大量的信令，特別是當TA尺寸較大（如一個TA中有50-100 eNodeBs），這就被稱為“切換”效應，因?yàn)槎鄠�(gè)MME注冊，而它發生于UE在TA邊界移動時，就產生額外的TAU信令。

除了產生高的信令量，尋呼和TAU信令的方法對UE電池而言,是一個重要的電力消耗。因此，需要精心設計TAs使得他們既不要太大而不能最大限度地減小尋呼量，也不能太小而不能夠防止和避免在TA的邊界頻繁移動切換。

降低信令的智能尋呼和TA管理

下一代的MME / SGSN，如阿爾卡特朗訊9471無線移動管理器(WMM)，允許移動網絡運營商來定制各種類型業務的MME尋呼機制。這有助于移動網絡運營商降低尋呼量，同時仍然滿足最終用戶對于各種類型業務所期望的質量體驗。

9471WMM尋呼機制支持下面的可配置參數：

業務類型的尋呼

尋呼申請的數量

尋呼申請之間的時間選擇

用于每次申請的尋呼方法

尋呼機制是完全符合第三代合作伙伴計劃（3GPP）的標準且能夠部署在網絡上任何供應商的無線節點eNodeB 上。

如圖2所示，智能尋呼和TA功能能夠在基本的TA和TA列表尋呼方法上減少信令，根據TA大小不同，可以達到80% 以上。

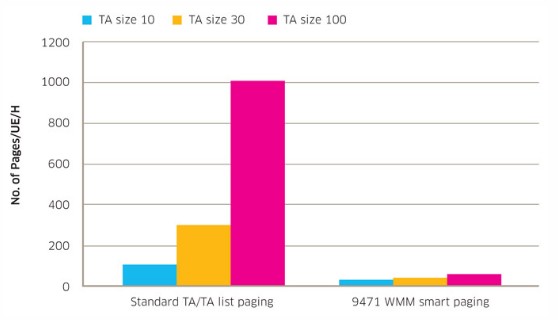

圖2 智能尋呼顯著地降低信令量

動態的TA列表管理技術可以進一步減少M(fèi)ME信令負荷。當UE在移動網絡中移動時，這些技術優化了在UE的TA 列表中TAs的數量。當檢測到UE移動是循環模式時，經過注冊的2或3的TAs邊界（圖3），TAs能夠從UE注冊TA 列表中自動添加。通過不斷更新和優化UE的TA列表，產生較小的TAU請求，降低了在TA邊界上的切換。

圖3 動態的TA列表管理進一步減少M(fèi)ME信令負荷

TAU方法還會縮短UE的電池壽命–在目前的智能手機中，每個TAU方法消耗大約10毫瓦的電力。表1顯示了，使用動態TA管理功能和用基本的TA列表管理功能相比，智能手機的UE功率消耗和電池壽命的節省。這個TAU方法電力估計包括TAU 消息以及eNodeB的附著等方面。一個用于功率消耗比較的LTE智能手機是：

800 mW 用于發射

500 mW 用于接收

5.5 mW 用于空閑狀態

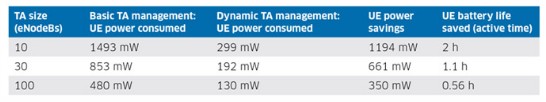

表1：動態的TA列表管理降低智能手機電池的消耗

表1顯示，動態的TA列表管理技術消耗更少的UE電池，和能夠延長智能手機的電池壽命相比，最多可達好幾個小時，這取決于TA大小和用戶的智能手機使用情況。

分析優化LTE射頻和核心網絡

對LTE和它的全I(xiàn)P架構，需要一套新的分析方法來維護網絡運行。使用傳統的無線接入網絡（RAN）管理工具是耗時和浪費資源的，它存在一些缺點：

驅動測試僅僅提供一個網絡覆蓋的樣本，它還受到時間的控制和約束。

業務測量聚集了所有的用戶數據。這種聚合對檢測硬件故障是有用的，但它不能檢測單個客戶的性能問題。

使用呼叫跟蹤來具體解決客戶投訴，當測試故障發生時，可以要求用戶進行測試通話。但是這并不總是可行的。它也需要大量的時間成本，有時為了復制用戶的行為，可能需要一個高成本的現場測量和跟蹤。

診斷工具，比如阿爾卡特朗訊針對LTE網絡每次呼叫測量數據（PCMD）的軟件包工具，提供了涉及UE、eNodeB和MME呼叫程序的一個綜合記錄，這些工具是不同于傳統的RAN性能診斷工具，它們利用用戶的移動設備，來收集一套豐富的有關終端和網絡信令以及承載數據。不同于呼叫跟蹤，所有的UE PCMD呼叫程序都會被捕獲。這樣提供給網絡最終用戶體驗更準確的看法。此外，由于最終用戶移動設備是用來收集數據的，這樣驅動測試需求就顯著減少了。

圖4 診斷工具，比如PCMD給LTE網絡帶來有價值的分析

改善的網絡分析給MSP帶來的好處：

客戶服務：可以快速識別網絡覆蓋和終端的問題，提供一個可以提高客戶的、滿意度和降低故障呼叫保持時間的快速反應。

操作：擁有持續改進和質量管理所需的數據分析報告。例如，從終端用戶設備數據、覆蓋盲區、掉線到電池性能問題都能夠被識別，用于改進目的關鍵性能指標（KPI）也能夠被建立起來。

工程和網絡規劃：可以使用業務模式分析方法和準確的射頻（RF）測量來預測和驗證覆蓋需求。這些信息也有利于RF覆蓋以及容量規劃和使用，有助于降低資本投資以及采用更有針對性的RAN投資。

新的技術需要新的網絡能力

隨著智能手機和平板電腦“永遠在線”的應用和業務范圍的擴張和競爭，以及LTE的快速發展，MSPs必須考慮他們將如何解決信令的挑戰。

高性能和可擴展的SGSN和MME支持預期的信令量，提供智能尋呼和TA的管理技術，有助于MSPS解決LTE信令的挑戰：

減少信令量使MSPs支持MME更多的用戶,和推遲額外的MME資本投資。

動態TA 管理保證UE總是有一個優化的TA列表，最大限度地減少TAUs和延長UE的電池壽命。

此外，高級的診斷和故障排除工具幫助MSPs管理和支持LTE網絡。MSPs能更快地解決客戶問題，提高網絡的性能和客戶滿意度，減少客戶流失。

發展LTE對MSPs來說是一個極大的投資。首先考慮解決信令挑戰的運營商，將會在日后收回投資中，取得一個較為有利的地位。

要聯系作者或了解更多的信息，請發送電子郵件至techzine.editor@alcatel-lucent.com
