Osprey 白皮書：Silicon Motion 先進的可視化IoT平臺

   【移動通信網】新興的IoT（物聯網）市場對各種設備通過Internet進行無縫通信具有啟發意義。但I(xiàn)oT產品各不相同，設備和數據的標準化尚未建立。這為設計者帶來了諸多挑戰，其中，為產品和應用程序?qū)ふ易罴训脑O(shè)計平臺就是一大挑戰。就可視化IoT平臺而言，關鍵要素包括行業標準處理器、健全的I/O、可視化顯示器、面板接口(包括觸摸屏功能)和可靠的系統存儲器。SiliconMotion的Osprey工業級IoT在可視化IoT應用平臺上提供了這些功能。

    Osprey是全新建立的，能夠滿足行業標準硬件和工業要求(包括專為可靠性和較長產品生命周期設計的組件產品)。工業級IoT產品往往需要更高的標準。Quarkx86指令集架構和健全的I/O使得Osprey成為一款有著廣泛應用軟件、操作系統和開發工具支持的高效能SoC處理器，同時符合工業產品的要求。

    SiliconMotion的低功耗SM750嵌入式圖形處理器可通過雙模擬或雙數字RGB獨立驅動兩個顯示器，分辨率從VGA到全高清1920x1080，且一般功耗低于1w。SM750的ZVport能夠?qū)⒁曨l數據直接輸出到幀緩存。SiliconMotion之Ferri-eMMC®的設計是大量嵌入式應用的理想選擇，且完全符合工業標準eMMC/JEDEC4.5協議。Ferri-eMMC®繼承了FerriTM家族的最佳技術，提供了先進的NAND管理、糾錯、壞塊管理和運行狀況監視等功能，能夠讓Ferri-eMMC®提供更穩健的數據完整性和保護。通過高度可靠的NAND管理技術和客制化固件設計，使得Ferri-eMMC®成為當前工業級嵌入式應用市場最佳的終極固態存儲器。

    Osprey是成熟的工業級設計組件，可簡化設計、降低功耗以及通過加快上市時間的優勢來降低BOM。

    工業級IoT為各種產品開拓了新的市場機遇

    工業級IoT的系統范圍相當龐大，包括傳感器、處理器、可讓數據在多計算平臺上進行共享的連接和存儲技術以及能夠加快用于優化系統和性能的分析功能。雖然分析功能在云中可用，但許多系統需要在網絡邊緣和人機接口上實現智能化監控、控制和連接到本地服務器。

    人機接口(HMI)設備(如家庭監控、工業級控制、智能標牌、智能電梯和智能自動售貨機)只是可使用該產品的一小部分。隨著新產品理念的發展，許多有趣的應用仍在不斷涌現。智能電梯可對您進行識別并自動選擇您所要到達的層樓。未來，這些產品在工業和醫療行業中的應用將扮演重要角色，在消費者應用中同樣如此。技術和產品具有商業意義的結合，將使工業級IoT市場獲得增長動力。工業級IoT產品需要嚴格的質量、可靠性以及較長的使用壽命周期。這就需要專為工業應用設計的組件。

    雙顯示客戶端數字標牌POSKiosk醫療設備

    工廠自動化/HMI測試儀器多功能打印機監視設備(DVR)智能基礎設施

    Osprey可視化IoT平臺

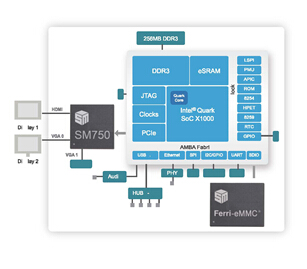

    由于IoT尚處早期階段，研究人員必須在所連接設備的應Osprey系統圖用程序和數據之間建立標準。最佳方法是從工業級設計組件的一系列標準開始。Osprey使用了最佳的組件，如Quark、Ferri-eMMC®和SM750嵌入式顯卡，以建立理想的小型、低功耗電腦展示平臺。內置式4端口USB集線器和音頻提供了強大的功能和接口。

    當今基于手勢的GUI相當普遍，Osprey可通過可視化和觸摸互動來構成理想的可視化IoT產品開發平臺。交互式觸摸顯示器是用戶與IoT設備進行通信的有效方法。Osprey是一個開放式平臺，支持Linux和Qt圖形庫，它對x86ISA的支持意味著對從操作系統到應用程序大量軟件的支持。

    Osprey功能描述

    IntelQuarkX1000是32位Pentium級SoC，且在現有的x86軟件中有良好的基礎。Quark包括廣泛的I/O，如以太網、USB主機和設備、串口、SPI、SDIO和GPIO端口等。PCI-e端口用于連接SM750GPU，而SDIO接口則連接到Ferri-eMMC®。與Intel的Galileo系統一樣，Osprey也利用了其與ArduinoShield卡連接器的兼容性，支持人們熟悉的Arduino集成開發環境。ShieldI/O卡支持無線(Wi-Fi、藍牙、Zigbee)、傳感器、繼電器、電機控制、網絡和其它設備。Arduinoshield生態系統使用與現有ArduinoUnoR3引腳布局(Arduino1.0引腳分配)兼容的卡。

    Ferri-eMMC®將成熟的控制器技術、NANDFlash和組件整合進一個行業標準100-ballBGA及1.0mmpitch封裝，能夠在符合JEDEC4.5協議的設備中提供更加柔性的PCB設計和低成本生產。

    功能包括：

    "先進的ECC管理，包括錯誤糾正、壞塊管理和運行狀況監控等功能，能夠提供穩健的數據完整性和保護。

    "DataRefresh和EarlyRetirement能夠確保數據的可靠性，并增加了對不穩定電源或突然斷電的先進保護。

    "先進的耗損均衡分配方案/跨所有NAND閃存設備的擦除周期，結合較低的寫入放大系數，使得內存使用壽命最大化。

    "可在商用級(-25°C至85°C)和工業級溫度(-40°C至85°C)中實現。

    "提供2GB至32GB容量配置。

    "安全擦除和多用戶數據安全區可讓受控制的用戶訪問安全數據區。

    Ferri-eMMC®支持HS200并有MLC和SLC操作模式。在16GBSLC模式下，首選以每秒140MB的速度連續讀取，最高可達每秒75MB的寫入速度。SMI提供可自定義固件，支持自我監控、分析和報告運行狀況。

    SM750嵌入式圖形處理器通過以下方式支持兩個獨立的顯示輸出：

    "雙模擬RGB視頻(各三路8位DAC)，最高達300MHz。Osprey兩路VGA包含一個標準15針VGA接口和一個排針接口。

    "雙數字視頻RGB輸出(2x18位或單24位)。Osprey使用24位進行HDMI輸出。

    "分辨率支持：從VGA640x480至最高的全高清1920x1080。單顯示最高為1920x1200。

    SM7502D引擎包括一個前端色彩空間轉換器(CSC)，通過光柵操作支持縮放和可編程CSC。視頻引擎還支持后臺YUV至RGB轉換及XY擴展，硬件“視頻覆蓋”功能也支持后臺CSC和縮放。

    縮放視頻端口(ZVport)接口啟用外接數字視頻源或MPEG解碼器，以將數據直接輸入到幀緩存。ZV端口可捕捉/串流一個16位或兩個獨立的8位數字視頻源。格式可以是RGB或YUV，并支持前端色彩空間轉換器。SM750可為大量的可視化應用需要提供視頻捕捉和雙獨立顯示方案。

    Osprey開放式平臺–可視化IoT應用

    入門級人機接口(HMI)是Osprey開方式平臺的理想應用。IoT設備需要一個人機接口來訪問系統架構，而小型和低功耗的可視化觸摸系統是本地用戶接口控制的完美搭配。您可通過將觸摸顯示器連接到Osprey來創建應用。觸摸屏可連接到內置USB集線器或通過串行端口進行連接。USB集線器用于其它設備，包括掃描儀、打印機或讀卡器。入門級標牌產品使用專為工業應用設計的組件，可降低功耗且占地小。工業級HMI、測試設備、POS和醫用面板設備非常適用于基于Osprey平臺的產品應用。

    工業級與消費級IoT–不同的要求

    消費級IoT應用(如智能設備和智能顯示器中的觸摸屏)需要設備功耗較低、小型和低開發成本，可連接到Internet、控制網絡設備、訪問電子郵件、播放音樂視頻以及連接到云和社交網絡應用程序而無需另一臺電腦或計算設備。簡單的可視化用戶接口應用范圍廣泛，Osprey提供了用于產品應用設計和開發的可視化IoT平臺。想像一下用作數字相框以顯示數字照片的家電控制面板，包括當今的智能手機和平板設備可控制音量。顯示器在周圍無人時可進入睡眠模式，而當有人進入?yún)^(qū)域時可通過動態傳感功能喚醒。

    在生產環境下，Osprey可提供一個顯示器用于操作員界面，以及通過裝配線上的檢測相機提供第二個顯示器驅動的視頻。捕捉的視頻可進行縮放并顯示在操作員面板(帶HMI控制)的窗口中，而高分辨率版本可驅動第二個顯示器以獲得更高的清晰度。傳感器和診斷數據(本地和通過網絡)可通過兩個顯示器進行查看，可向操作員提供更實時的信息，從而提高效率和生產率。這些只是Osprey可實現的許多產品理念中的一部分。

    總結

    Osprey可通過工業級平臺解決方案，縮短所連接應用程序和可視化IoT產品的開發周期。使用為工業級應用設計的三個主要組件(QuarkX1000、Ferri-eMMC®和SM750嵌入式圖形卡)，Osprey能夠滿足建立在成熟技術上的可視化IoT應用的小型、低功耗和低預算要求。這些設備都具有壽命周期承諾以滿足工業級應用的要求，并按工業溫度等級提供。Osprey是專為工業級產品開發而設計的開放式平臺，能夠更快地引進和開發IoT產品。
