【LTE性能指標】呼叫建立類指標概述（二）

發布: 2014-08-22 15:03 | 作者: MSCBSC | 來源: 移動通信網 | 字體:  小  中  大

相關專題： 性能 覆蓋
    E-RAB建立成功率

                表1  E-RAB建立成功率

性能指標名稱

統計時間粒度

統計區域粒度

E-RAB建立成功率

15分鐘、30分鐘、1小時、…、1天、…

Cell

指標意義

E-RAB建立成功指eNB成功為UE分配了用戶平面的連接，反映eNB或小區接納業務的能力。

指標定義

E-RAB建立成功數目(所有QCI)=

C373210200+C373210206+C373210212+C373210218+C373210224+C373210230+C373210236+C373210242+C373210248+C373210254+C373210260+C373210266+C373210272+C373210278+C373210284+C373210290+C373210296+C373210302

E-RAB建立請求數目(所有QCI)=

C373210200+C373210201+C373210202+C373210203+C373210204+C373210205+C373210206+C373210207+C373210208+C373210209+C373210210+C373210211+C373210212+C373210213+C373210214+C373210215+C373210216+C373210217+C373210218+C373210219+C373210220+C373210221+C373210222+C373210223+C373210224+C373210225+C373210226+C373210227+C373210228+C373210229+C373210230+C373210231+C373210232+C373210233+C373210234+C373210235+C373210236+C373210237+C373210238+C373210239+C373210240+C373210241+C373210242+C373210243+C373210244+C373210245+C373210246+C373210247+C373210248+C373210249+C373210250+C373210251+C373210252+C373210253+C373210254+C373210255+C373210256+C373210257+C373210258+C373210259+C373210260+C373210261+C373210262+C373210263+C373210264+C373210265+C373210266+C373210267+C373210268+C373210269+C373210270+C373210271+C373210272+C373210273+C373210274+C373210275+C373210276+C373210277+C373210278+C373210279+C373210280+C373210281+C373210282+C373210283+C373210284+C373210285+C373210286+C373210287+C373210288+C373210289+C373210290+C373210291+C373210292+C373210293+C373210294+C373210295+C373210296+C373210297+C373210298+C373210299+C373210300+C373210301+C373210302+C373210303+C373210304+C373210305+C373210306+C373210307+C373505375+C373505376+C373505377+C373505378+C373505379+C373505380+C373505381+C373505382+C373505383+C373505384+C373505385+C373505386+C373505387+C373505388+C373505389+C373505390+C373505391+C373505392

E-RAB建立成功率=（E-RAB建立成功數目(所有QCI)/E-RAB建立請求數目(所有QCI)/） *100% =

((C373210200+C373210206+C373210212+C373210218+C373210224+C373210230+C373210236+C373210242+C373210248+C373210254+C373210260+C373210266+C373210272+C373210278+C373210284+C373210290+C373210296+C373210302)

/(C373210200+C373210201+C373210202+C373210203+C373210204+C373210205+C373210206+C373210207+C373210208+C373210209+C373210210+C373210211+C373210212+C373210213+C373210214+C373210215+C373210216+C373210217+C373210218+C373210219+C373210220+C373210221+C373210222+C373210223+C373210224+C373210225+C373210226+C373210227+C373210228+C373210229+C373210230+C373210231+C373210232+C373210233+C373210234+C373210235+C373210236+C373210237+C373210238+C373210239+C373210240+C373210241+C373210242+C373210243+C373210244+C373210245+C373210246+C373210247+C373210248+C373210249+C373210250+C373210251+C373210252+C373210253+C373210254+C373210255+C373210256+C373210257+C373210258+C373210259+C373210260+C373210261+C373210262+C373210263+C373210264+C373210265+C373210266+C373210267+C373210268+C373210269+C373210270+C373210271+C373210272+C373210273+C373210274+C373210275+C373210276+C373210277+C373210278+C373210279+C373210280+C373210281+C373210282+C373210283+C373210284+C373210285+C373210286+C373210287+C373210288+C373210289+C373210290+C373210291+C373210292+C373210293+C373210294+C373210295+C373210296+C373210297+C373210298+C373210299+C373210300+C373210301+C373210302+C373210303+C373210304+C373210305+C373210306+C373210307+C373505375+C373505376+C373505377+C373505378+C373505379+C373505380+C373505381+C373505382+C373505383+C373505384+C373505385+C373505386+C373505387+C373505388+C373505389+C373505390+C373505391+C373505392))*100%

E-RAB是指用戶平面的承載，用于UE和CN之間傳送語音、數據及多媒體業務。E-RAB建立由CN發起。當E-RAB建立成功以后，一個基本業務即建立，UE進入業務使用過程。

E-RAB建立主要在兩個過程中：

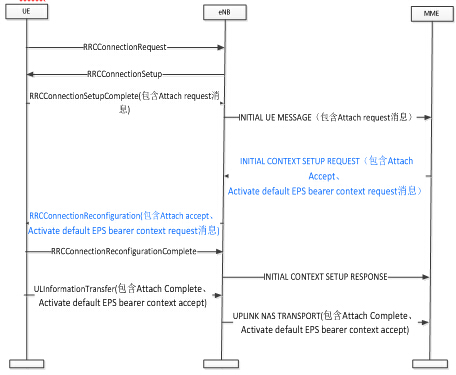

在eNB對UE進行初始上下文建立的時候。如下圖所示。

2）在MME發起E-RAB Setup Request的時候。如下圖所示。



其中：

E-RAB建立請求次數的來源是：E-RAB SETUP REQUEST（E-RAB建立請求）消息和INITIAL CONTEXT SETUP REQUEST（初始上下文建立請求）消息；

E-RAB建立成功次數的來源是：E-RAB SETUP RESPONSE（E-RAB建立成功）和INITIAL CONTEXT SETUP RESPONSE（初始上下文建立響應）。

用到的計數器說明

E-RAB建立成功次數=：

上下文建立響應中E-RAB建立成功數目(QCI=1) C373210200；

上下文建立響應中E-RAB建立成功數目(QCI=2) C373210206；

上下文建立響應中E-RAB建立成功數目(QCI=3) C373210212；

上下文建立響應中E-RAB建立成功數目(QCI=4) C373210218；

上下文建立響應中E-RAB建立成功數目(QCI=5) C373210224；

上下文建立響應中E-RAB建立成功數目(QCI=6) C373210230；

上下文建立響應中E-RAB建立成功數目(QCI=7) C373210236；

上下文建立響應中E-RAB建立成功數目(QCI=8) C373210242；

上下文建立響應中E-RAB建立成功數目(QCI=9) C373210248；

承載建立響應中的E-RAB建立成功數目(QCI=1) C373210254；

承載建立響應中的E-RAB建立成功數目(QCI=2) C373210260；

承載建立響應中的E-RAB建立成功數目(QCI=3) C373210266；

承載建立響應中的E-RAB建立成功數目(QCI=4) C373210272；

承載建立響應中的E-RAB建立成功數目(QCI=5) C373210278；

承載建立響應中的E-RAB建立成功數目(QCI=6) C373210284；

承載建立響應中的E-RAB建立成功數目(QCI=7) C373210290；

承載建立響應中的E-RAB建立成功數目(QCI=8) C373210296；

承載建立響應中的E-RAB建立成功數目(QCI=9) C373210302；



E-RAB建立請求次數=所有QCI請求次數之和，涉及的技術器較多，限于本文檔結構不方便一一列舉，每個計數器詳見如下表格：
