烽火網絡C-DOCSIS解決方案助力廣電可持續發展

    在“三網融合”的背景下，國內三大運營商正在如火如荼的建設FTTH網絡，面對網絡基礎薄弱、運營業務單一的有線電視網絡面臨著嚴峻的挑戰，但廣電運營商擁有大量的有線電視群體用戶，有著良好的用戶基礎，此基礎上開展新的業務便是機遇所在，要拓展新的業務，對現有的廣電網絡選擇合適的接入網技術實現網絡的雙向改造是關鍵。

    廣電雙向網改造技術種類繁多，下面對廣電雙向網改中幾種主流技術進行簡介。

1、PON+LAN

    PON+LAN方式通過五類線入戶，解決數據寬帶接入，OLT上聯接入數據網，ONU直接接入或者通過下聯的交換機接入STB(機頂盒)，提供IPTV/HDTV視頻業務。

PON＋LAN特點

    運營商不承擔用戶終端的投入，網絡升級改造方便；

    網絡接入帶寬：1000M到小區，1000M/100M到樓道，100M到戶，接入帶寬高；

    可擴充性好，可以承載全業務運營；

    不占用同軸電纜的頻率資源，光傳輸采用PON技術，傳輸鏈路中實現沒有有源設備；

    兩張網同時運營，維護方便，單網故障相互不影響；

    目前的LAN產品異常豐富，價格也非常低；PON產品支持廠家眾多，相關產品兼容性好，價格也在大幅降低。但是需重新入戶施工，施工量及施工難度都較大同時完全撇開同軸網絡，兩張網絡分開運營，維護人員素質要求高。

2、PON+EOC

    PON+EOC中的EOC技術主要包括3種：無源EOC（由于無法穿透分支分配，使用情況很少）、低頻有源EOC、高頻有源EOC。

低頻有源EOC

    使用頻段為5~70MHz，傳輸速率為300Mbit/s，傳輸距離可達700m。

    根據高通公司AR7410/AR7411芯片，并計劃增加對TDMA、組播、DBA等功能的支持，并進一步優化時延、抖動等技術指標，采用74系列芯片的EoC產品因?yàn)槠涓咝阅埽�低成本和良好的兼容性，已逐步取�?4系列成為業界主流。

高頻有源EOC

    高頻有源EOC使用頻段為800~1500MHz，每個頻道帶寬為50MHz，共有29個頻道；每個頻道最大135Mbit/s的數據速率；每個頻道支持一個NC(局端)設備，每NC支持31個CPE(終端)設備；但由于高頻傳輸距離以及抗干擾能力較差，目前使用高頻技術的只有少數廣電網絡。

3、 C-DOCSIS

    以國際標準技術ITU-T J.222  DOCSIS 3.0為基礎，繼承HFC+CMTS+DOCSIS技術優勢，通過多信道捆綁技術擴充帶寬，C-DOCSIS采用全雙工方式工作，上行頻段為5-65MHZ，下行頻段為85-860MHZ，下行采用16個頻段捆綁，提供800Mbps數據帶寬，上行采用4個頻段捆綁，提供160Mbps數據帶寬。具有低時延特性和完備的服務質量保障體系，標準化程度高

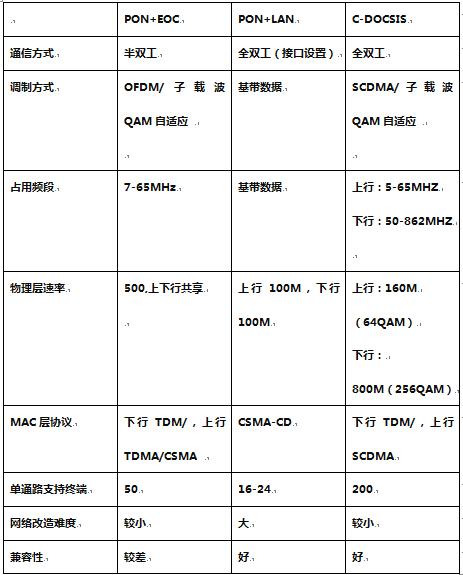

幾種雙向網改技術比較

    據2014年格蘭研究數據顯示，目前CMTS技術方案的覆蓋用戶依然最多，截止到2013年底，全國廣電網絡采用CMTS技術方案的覆蓋用戶超過4100萬，占覆蓋用戶總量的44.2%，C-DOCSIS技術是基于DOCSIS技術，在DOCSIS技術基礎之上添加了適合中國廣電網絡現狀的一些基本功能，更加適合在國內廣電網絡進行覆蓋。

    武漢烽火網絡針對廣電接入網的改造難題在既有的XPON+EOC的接入網解決方案之外，提供了XPON+C-DOCSIS的方式。C-DOCSIS完全引用了DOCSIS的MAC層和PHY層接口定義，因此C-DOCSIS頭端設備能夠兼容市面上所有DOCSIS2.0和3.0的CableModem終端以及內置CM的機頂盒設備，為用戶保護以往的終端投資。武漢烽火的PON+C-DOCSIS方案能夠在不改變原有網絡的情況下，以最高性價比為用戶提供面向NGB的高帶寬多業務支持。

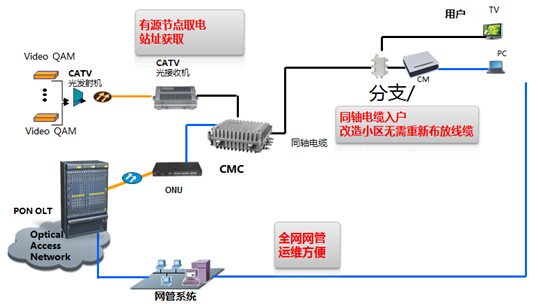

烽火XPON+C-DOCSIS聯網拓?fù)鋱D

分前端機房

    原有CATV信號無需改動。新增的雙向網絡部分通過XPON技術將寬帶數據、語音數據、視頻數據傳輸?shù)焦夤?jié)點。對分前端機房而言僅僅只添加了一臺XPON OLT設備。

光節點改造

    光節點部署烽火C-DOCSIS設備AN5006-12-D02系列產品（與原有的CATV光機并列放置）將各種應用轉換成業務并流調制入同軸線纜。

    AN5006-12-D02系列產品接收前端信號，并將其轉成RF信號輸出

終端改造

    用戶端/終端采用DOCSIS 2.0/3.0 CM實現數據的接收。

    AN5006-12-D02系列產品兼容現網原有的DOCSIS 2.0/ 3.0的CM，保護運營商投資

武漢烽火針對廣電推出的XPON+C-DOCSIS整體解決方案體現以下幾個特點：

支持DOCSIS3.0標準，兼容DOCSIS2.0/3.0CM。

    CMC頭端支持DOCSIS3.0標準，可以提供高寬帶的業務接入，滿足用戶日益增長的帶寬需求。同時也可以兼容廣電運營商之前的CMTS終端建設，避免再次重復網絡鋪設。

靈活的接入方式：CMC支持多種類型上聯接口，并可選支持光機。

    CMC在設計初期就充分考慮了各地廣電實際工程應用中存在多種拓?fù)洳渴鸱桨�，�?huì)采用不同類型的上聯設備的應用場景。針對廣電客戶的多樣性需求，CMC將上聯部分單獨設計成可插拔的方式，上聯接口可支持光/電GE口、EPON ONU、GPON ONU、10GEPON ONU多種方式，并且可內置光機，可以根據客戶運維需要靈活配置，滿足客戶多樣性需求。

統一網管

    烽火網絡產品系列涉及交換機、路由器、OLT、ONU、EOC、CBAT、CMC等多種類型以及同類型不同型號的眾多產品，烽火網絡的圖形化網管系統WView可對這些眾多產品進行統一管理，避免出現每款產品對應一套管理系統、用戶需要切換操作的情況，給客戶管理整個運營網絡提供了一個便捷的網管工具。

    同時烽火網絡的圖形化網管針對廣電應用特點，不僅對不同類型的廣電產品在同一管理系統中進行統一配置和管理，而且還可以通過自動或手動的方式形成網絡拓?fù)洌瑥亩�真正�?shí)現統一網管。

    后續圖形化網管還將從廣電業務特性出發，進一步優化。通過分析客戶業務部署，將客戶的業務配置轉換成設備配置，圖形化網管自動下發設備配置，從而完成業務部署，減少運維人員的配置工作量。

CMC頭端自發現功能

    CMC頭端設備的自發現功能是CMC頭端設備和OLT、圖形化網管配合實現的。工程人員安裝完CMC頭端設備后，運維人員可通過圖形化網管自動發現CMC，遠程進行管理，不需要工程人員現場配置IP等便于管理的信息，減少了工程人員的工作量，并可降低對工程人員的技術要求。

CMC頭端自動配置功能

    CMC頭端自動配置功能，也即離線配置。

    CMC頭端設備的自配置功能是指安裝完CMC設備后，CMC頭端設備可自動從遠程服務器獲取運維人員事先準備的設備配置信息，不需要運維人員現場或者遠程再逐臺對CMC進行各種業務的配置，而是由CMC自動完成配置，大大減少了運維人員的工作量。

    同時圖形化網管可對CMC頭端進行批量配置，也可簡化維護人員工作。

    針對不同應用場景提供多種業務模型應用：支持多種業務模式

    針對各地廣電客戶業務部署方式不統一的特點，CMC頭端在業務模式設計上，考慮了多種業務模式：DHCP Relay、VLAN重映射、業務流VLAN映射、終端VLAN映射、Bundle模型、L2VPN等業務應用方式，可靈活的滿足客戶業務模型需求。

支持IPQAM

    前期廣電雙向網改中，IPQAM 方案作為廣播方案的一種VOD 表現，獲得了部分廣電人員的認可，根據各地廣電客戶IPQAM的部署情況不同，CMC頭端設備可根據客戶需要可選支持IPQAM。

    對于已部署IPQAM的地區，CMC不需要支持IPQAM，可復用廣電運營商的前期投入，避免資源浪費。

    對于需要擴容IPQAM或沒有IPQAM的地區，可根據廣電運營商的需要，在CMC頭端上支持IPQAM，以減少運營商的投入成本，延續之前雙向網改模式。

完善的軟件升級功能

    由于CMC頭端部署位置分散的原因，后期維護工作量不小。在廣電運營商改變業務模式或提供新增業務時，會面臨大量CMC設備升級的需求。烽火網絡針對數量眾多的頭端、終端管理，提供了一套靈活、有效的軟件升級方式，可自動、定時，靈活方便的完成客戶的升級要求。

    作為通信行業的主流廠家之一，烽火網絡長期致力于廣電雙向網改造的前沿研究。推出了采用C-DOCSIS系列產品族，從2012年8月C-DOCSIS標準上市以來，積極參與廣電市場合作。烽火網絡結合實際需求為甘肅、廈門、山西等多地廣電提供了C-DOCSIS的實際工程試點、技術規范建議和項目實施方案，積累了豐富的經驗。在今后的工作中，烽火網絡將利用這些技術和經驗，繼續為廣電三網融合工作提供最優質高效的服務，協助廣電真正成為三網融合的中堅力量。
