中國聯通LTE1800M與DCS1800M帶內頻譜共享方案研究與實踐

【摘要】提出了一種LTE1800M與DCS1800M帶內頻率共享的頻譜規劃方案。在中國聯通現有的1800M頻譜帶寬內達成20 MHz+10 MHz LTEFDD載波聚合以及DCS1800M頻點的規劃方案。并通過實地驗證的方法對該規劃方案進行了網絡性能測試，測試結果表明頻譜共享載波聚合在網絡性能上基本具備可實施性。

【關鍵詞】LTE1800M；DCS1800M；頻譜共享；網絡性能；可實施性

doi:10.3969/j.issn.1006-1010.2018.02.000 中圖分類號：TN929.5 文獻標志碼：A 文章編號：1006-1010(2018)02-0000-00

引用格式：吳偉. 中國聯通LTE1800M與DCS1800M帶內頻譜共享方案研究與實踐[J]. 移動通信, 2018,42(2): 00-00.

Research and Practice of the LTE1800M and DCS1800M Band Sharing Scheme in China Unicom

WU Wei

(China United Network Communications Corporation Panjin Branch, Panjin 124010, China)

[Abstract] This thesis presents a frequency utilization scheme for LTE1800M and DCS1800M inband spectrum sharing. In 30MHz bandwidth to achieve 20 MHz+10 MHz LTE carrier aggregation and DCS frequency of the planning program. And the network performance of the scheme is verified by the measured method. The results show that the spectrum sharing carrier aggregation is basically feasible in network performance.

[Key words] LTE1800M; DCS1800M; spectrum sharing; network performance; implementability

1 引言

目前國家無線電管理部門在1800 MHz頻段上分配給中國聯通總共30 MHz的頻譜（如圖1），中國聯通的大多數城市在1800 MHz頻段上部署了20 MHz帶寬的LTE，剩下的10 MHz頻率基本上還是DCS1800M在使用。隨著4G終端的普及，4G業務逐步從導入期迅速進入快速成長期，相比在2.1G上部署載波聚合和2.1G終端的滲透率而言，在1800 MHz頻段帶內實現載波聚合使中國聯通4G+發展擁有最高的性價比，是實施創新聚焦戰略的具體體現。同時也兼顧到了2G網絡用戶的巨大基數，保障2G網絡1800 MHz頻段的穩定運行，實現2G網絡逐漸平滑的精簡。針對2G現狀與4G未來，作者提出了一種LTE1800M與DCS1800M帶內共享頻譜方案，為中國聯通共享一部分頻譜以實現DCS1800M網絡的同時還能夠達成LTE1800M的載波聚合。

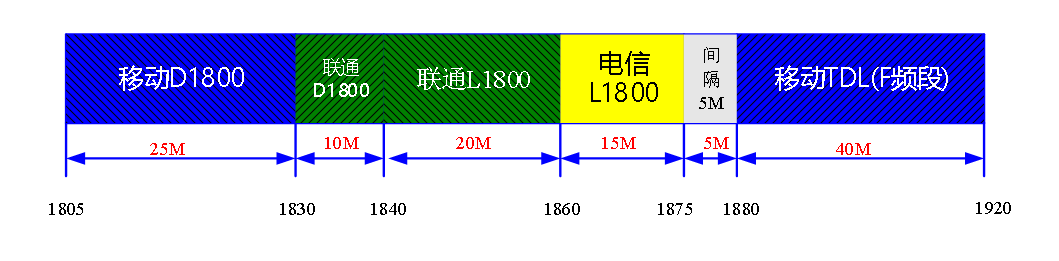

圖1 現行1800M頻帶內網絡運行的制式與各制式占用帶寬

2 方案介紹

帶內頻譜共享方案主要是LTE1800M與DCS1800M同時部署在相同頻譜資源上，同時輔以將DCS載波優先放置在LTE帶寬兩邊的保護帶內，次選配合LTE頻帶PRB隨機化策略，再次利用帶寬、載干比特性規避干擾。實現在30 MHz帶寬內的20 MHz+10 MHz LTE載波聚合并保證DCS1800M頻點可用。

2.1 從DCS1800M角度分析

DCS1800M中一般要求同頻干擾保護比C/I>9dB，實際工程中一般再加3 dB余量，即C/I>12 dB，鄰頻頻點干擾比C/I>-6 dB。

DCS1800M網絡：

UE(D)relev=P(D)ERP+ANTERP-Path Loss (1)

LTE1800M網絡：

UE(L)relev=P(L)ERP+ANTERP-Path Loss (2)

公式（1）和公式（2）中，Path Loss、ANTERP是相同的，也就是說比較P(D)ERP、P(L)ERP就能比較UErelev以及同頻干擾保護比C/I。

DCS1800M網絡200 kHz頻率范圍內：

P(D)ERP=43+ANTERP(3)

LTE1800M網絡200kHz頻率范圍內：

P(L)ERP+ANTERP=43-10lg(20M/200k)+ANTERP=23+ANTERP (4)

同頻干擾保護比C/I=UE(D)relev/UE(L)relev=20 dB>12 dB，考慮到LTE的PA=3這一比較極端的情況（如表1），LTE小區參考功率（如公式5），同頻干擾保護比C/I=UE(D)relev/[UE(L)relev+6]=14 dB>12 dB。即LTE1800M與DCS1800M同時部署在相同頻譜資源上，滿足同頻干擾保護比C/I。

現網中DCS中普遍存在PBGT切換，且一般取值大于4 dB，在滿足規定定時器后PBGT>-6 dB。上行鏈路分析與下行類似，這里就不再細述。

表1 LTE的PA、PB參數的取值范圍及功率利用率

RS Power=Total power per channel(dBm)-10lg(total subcarrier)+10lg(PA+1) (5)

2.2 從LTE1800M角度分析

在LTE網絡中（如圖2），資源以時域上0.5 ms、頻域上180 kHz的子載波集的方式分配給各網絡設備，這種資源被稱為PRB（Physical Resource Block，物理資源塊）。

在下行方向10M帶寬模式下，共有50個PRB，不管業務信道（PDSCH）還是控制信道分配，最終資源都會體現在PRB的占用上。也就是說多用戶同時調度時，這些用戶共享這50個PRB資源。DCS1800M的一個頻點通常占用帶寬200 kHz，DCS1800M采用的TDMA采用26復幀或51復幀，以最高頻率120 ms的非連續方式發射業務與控制信道。當DCS發射時，在采用LTE1800M與DCS1800M同時部署在相同頻譜資源時，每個DCS頻點對LTE頻域至多有2個PRB出現誤碼，LTE在時域上最多被干擾的概率為1/12。LTE通過傳輸信道編碼選擇編碼率1/3（如圖3），HARQ和ARQ功能完全有能力進行誤碼糾錯。

圖2 LTE的下行幀結構

表2 LTE的PA、PB參數的取值范圍及功率利用率

上行信道PUSCH的干擾分散工作過程與PDSCH類似，這里就不再復述。這里主要分析一下PRACH控制信道的干擾分散工作過程。PRACH（如圖3）實際使用6個物理資源塊（PRB）資源，即占用1.4 MHz的上行信道容量。FDD模式總共839個子載波，子載波間隔為1.25 kHz，F(xiàn)DD模式下符號周期時長為1/T=1/1.25 kHz=0.8 ms。ZC序列本身就是一個頻域隨機化的過程，Proble探針攀升的過程就是一個近似時域離散化的過程，將兩個系統的接入干擾離散掉。PRACH探測過程如圖4所示，UE根據PRACH配置參數和開環功控發送初始探針。

圖3 PRACH配置

圖4 PRACH探測

2.3 DCS載波頻點分配

（1）DCS載波優先放置在LTE帶寬兩邊的保護帶

保護帶方案是采用壓縮10 MHz LTE和20 MHz LTE載波間隔的保護帶，同時將DCS1800M載波放置在LTE的保護帶里，與LTE的RB最小間隔200 kHz的規劃方案，達成在30 MHz頻譜里的20 MHz+10 MHz LTE載波聚合，并且保留12個DCS1800M頻點，從而形成DCS1800M的S111組網，這部分頻率4*3復用做DCS的主B頻率。DCS1800的使用頻段為636 MHz—645 MHz及782 MHz—785 MHz，LTE第一、第二頻點配置如表3所示：

表3 LTE第一、第二頻點配置

（

2）DCS配合LTE頻帶PRB隨機化策略

PRB隨機化可以讓在多小區組網下，相鄰小區的RB資源分配位置盡可能地錯開，降低小區間干擾，提升頻譜效率。PRB隨機化分配方式（三段分配模式），是將整個帶寬劃分為三部分，具體優先使用哪一部分由MOD3(PCI)決定。如圖5，MOD3(PCI)=0的小區，則從低位開始分配RB，MOD3(PCI)=1的小區從中間開始分配RB資源；MOD3(PCI)=2的小區從高位開始分配RB資源。DCS1800M的頻率安排按照PRB隨機化分配規律的逆序進行規劃，從概率角度降低干擾。

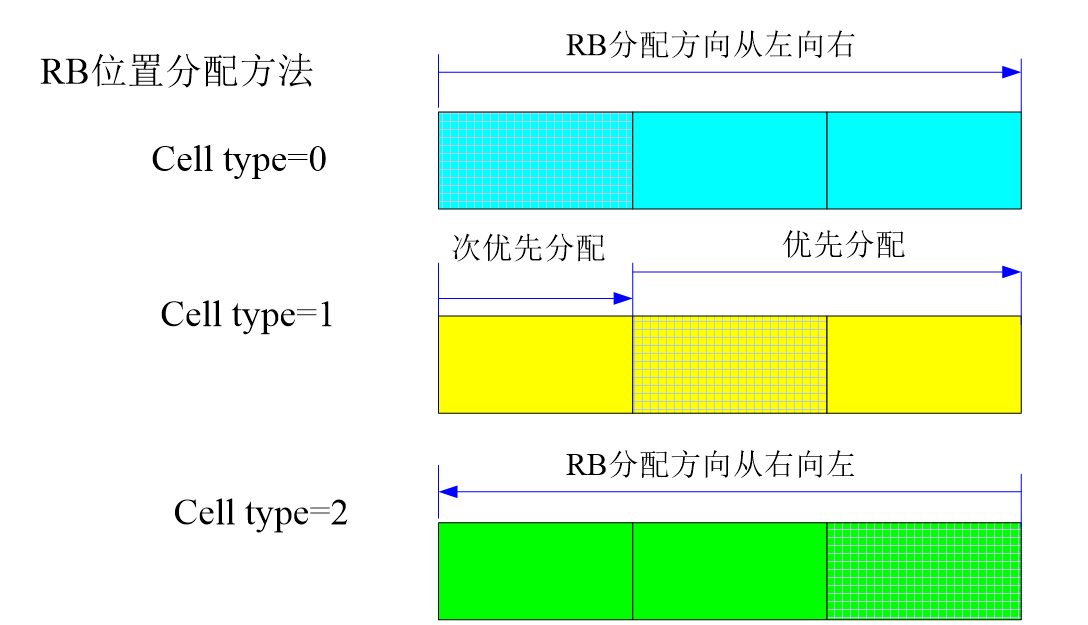

圖5 RB分配算法示意圖

3 LTE1800M與DCS1800M帶內頻譜共享在室分中的內場測試結果

針對LTE1800M與DCS1800M帶內頻譜共享的載波聚合情況，首先在分布系統場景進行了測試。利用1個LTE基站作為測試使用，1個DCS基站作干擾使用。測試基站、干擾基站情況如圖6所示：

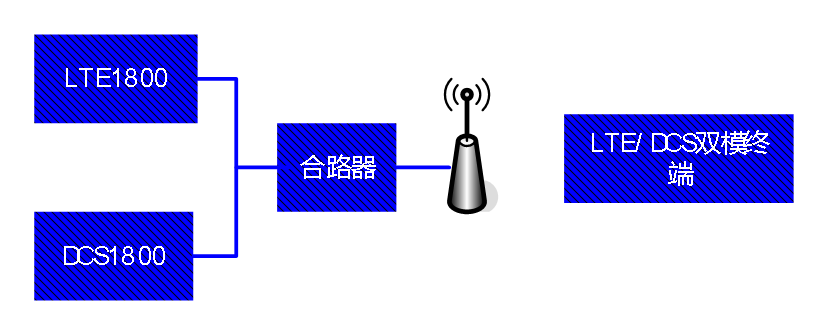

圖6 LTE1800M與DCS1800M帶內頻譜共享載波聚合測試設備連接示意圖

本次測試對支持載波聚合的終端以及不支持載波聚合的終端分別進行了下行的性能測試。測試結果如表4所示：

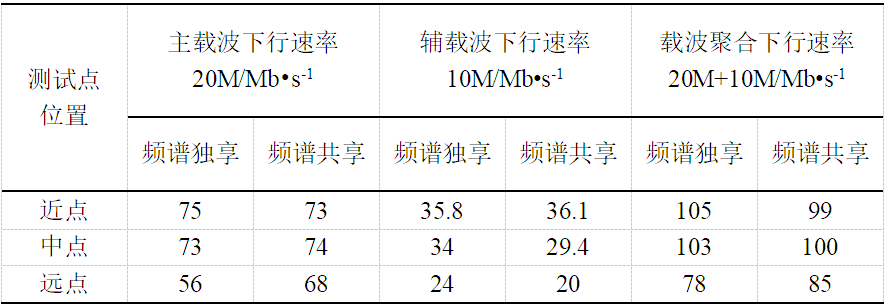

表4 頻譜共享對載波聚合終端下行速率的影響測試結果

從表4的測試結果來看，在不同的RSRP和SINR的條件下，頻譜共享對載波聚合UE總的下行速率、20M主載波速率和10M輔載波速率基本沒有負面影響。

從表5的測試結果來看，在不同的RSRP和SINR的條件下，頻譜共享對不具備載波聚合的UE駐留在20 MHz帶寬上的SINR與下行速率基本沒有負面效果。

從分布系統的測試結果來看，頻譜共享對于具備載波聚合與否的UE在SINR和下行速率上都基本沒有負面效果。

表5 頻譜共享對不支持載波聚合終端（20 MHz帶寬&10 MHz帶寬）下行速率影響測試

4 LTE1800M與DCS1800M帶內頻譜共享外場測試結果

LTE1800M與DCS1800M帶內頻譜共享方案的外場驗證將主要測試DCS1800M載波放置在LTE的標稱帶寬里，DCS1800M與LTE1800M的互相影響。

本次試驗點選擇在某縣縣城區域，涉及14個基站，多數為美化天線站，且站與站的距離小，鄰小區干擾嚴重。測試現場適于測試DCS與LTE之間的干擾。

現場采用了路測的實驗方法，在基站覆蓋范圍內盡量遍歷測試。先后測試有無干擾的路測，盡量讓前后的無線環境變化可以忽略不計，提高測試精度。DCS1800M網絡驗證語音質量，LTE網絡驗證數據下載業務（如表6）。

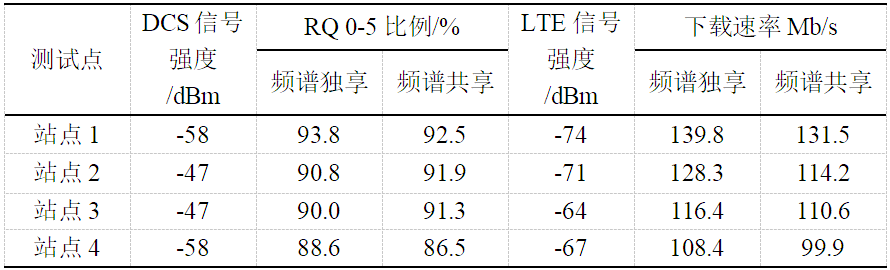

表6 帶內頻譜共享下行對比

從表6可以看出，共站場景下的LTE基站對DCS終端的干擾，DCS基站對LTE終端的干擾，在不同位置下的測試結果顯示，干擾后的RQ、下載速率和干擾前相比，大多都沒有下降。由于無線環境的變化，干擾前后有波動，但都在可接受的范圍內。這說明在下行方向上LTE、DCS是可以頻譜共享的，干擾在可以接受的范圍內。

表7為帶內頻譜共享上行對比：

從表7可以看出，共站場景下的LTE基站對DCS1800M UE的干擾，DCS1800M基站對LTE終端的干擾，在不同位置下的測試結果顯示：干擾后的DCS網絡的RQ、LTE網絡的上傳速率和干擾前對比，沒有太大的波動。干擾前后有波動但在可控范圍內。這說明在上行方向上LTE1800M、DCS1800M是可以頻譜共享的，干擾在可控范圍內。

5 效果

基于上述的理論分析，某地市中國聯通在現網開通LTE1800M與DCS1800M帶內頻譜共享載波169個，RRC連接建立成功率99.2%，平均CQI10.6，RLC PDU重傳率1.1%，64QAM調度比例44.5%，下行PRB平均利用率16.5%，流量日均2.9 TB，取得了不錯的效果。

6 結論

DCS與LTE在外場基站密集的環境下，相互干擾的負面影響甚微，可以共存。巧妙的DCS載波頻率規劃不僅會盡量降低干擾，而且隨著中國聯通4G網絡的不斷加密加厚，在需要LTE1800M與DCS1800M帶內頻譜共享的城市中心區域基站，覆蓋半徑會進一步降低，LTE本身的干擾將逐漸超過DCS對LTE的干擾而成為干擾的主要部分。

本文提出了一種LTE1800M與DCS1800M帶內頻率共享的頻譜規劃方案。在中國聯通現有的1800M頻譜帶寬內達成20 MHz+10 MHz LTE FDD載波聚合以及DCS1800M頻點的規劃方案。并通過實地驗證的方法對該規劃方案進行了網絡性能測試，結果表明頻譜共享載波聚合在網絡性能上基本具備可實施性。

參考文獻：

[1] 韓斌杰,張建斌. GSM原理及其網絡優化[M]. 北京: 機械工業出版社, 2009.

[2] William CYLee. 移動通信工程理論與應用[M]. 北京: 人民郵電出版社, 2002.

[3] Theodore SRappaport. Wireless Communications Principles and Practice[M].北京: 電子工業出版社, 2009.

[4] 中國通信建設集團設計院有限公司. LTE組網與工程實踐[M]. 北京: 人民郵電出版社, 2014.

[5] 中興通訊股份有限公司. LTE FDD無線網絡規劃優化授課手冊[Z]. 2015.

[6] 王映民,孫韶輝. TD-LTE技術原理與系統設計[M]. 北京: 人民郵電出版社, 2010.

[7]中國聯通運行維護部,中國聯通網絡技術研究院. 中國聯通LTE無線網絡優化實用操作指導[Z]. 2014.★
