中國移動5G前傳承載方案探討

摘要：5G已蓄勢待發，中國移動5G的中回傳解決方案已基本確定，但對于5G前傳的承載方案尚未進行深入研究，為此就前傳提出幾種解決方案，并分析其優劣和應用場景分析，為后期5G前傳網絡建設提供參考。

1 背景

5G已蓄勢待發，中國移動也開始了5G的現網試點測試。5G的架構相比4G有較大變化，如圖1所示：

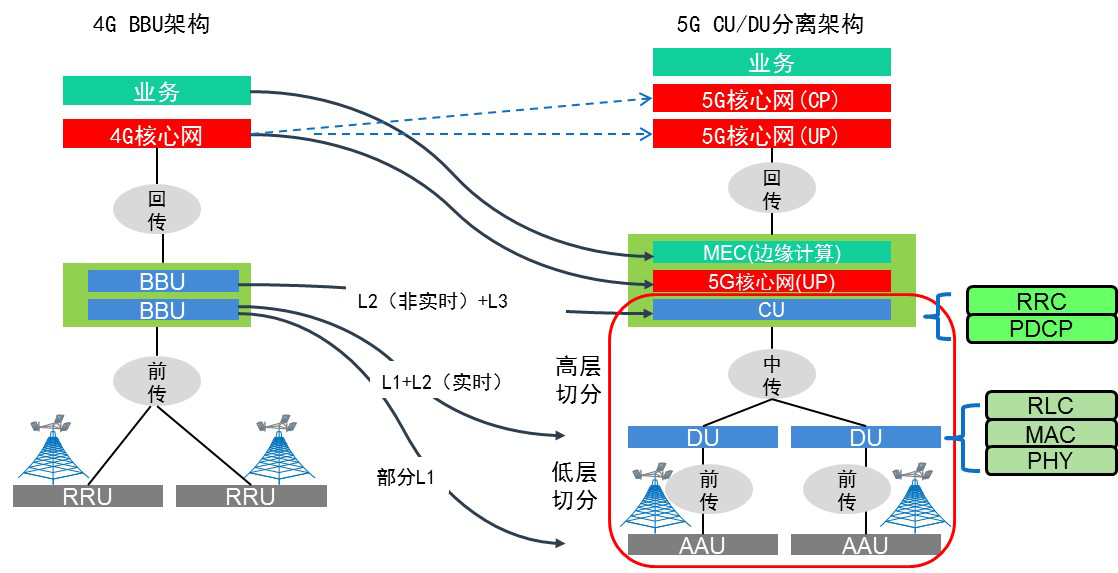

圖1 4G與5G結構對比示意圖

5G時代的網絡結構相比4G有所調整，重構為AAU-DU-CU-核心網四部分，相應的承載也分為三段：AAU-DU間稱為前傳，DU-CU間稱為中傳，CU-核心網間稱為回傳。對于中回傳段落，目前中國移動已經基本確定其承載方案，但前傳解決方案直接影響未來機房、電源、管線等的規劃和建設，因此，有必要在5G正式商用之前進行前傳方案的研究和探討。

2 前傳的幾種解決方案

5G前傳目前公認的接口類型有CPRI接口和eCPRI接口兩種，其中CPRI接口速率為100GE，eCPRI接口速率為25GE，有以下幾種解決方案：

2.1 方案一：光纖直驅

前傳中CPRI和eCPRI接口一般的傳輸距離控制在10公里內，因此可在BBU/DU與每個AAU的端口間全部采用點到點光纖直連。

該方案簡單易行，可滿足前傳承載需求。根據調研，目前各個無線設備廠家一個5G基站前傳需要2-12芯，一個BBU/DU考慮收斂10-20個AAU考慮，則需要消耗大量光纖資源，BBU/DU側光纖管理要求高，出口的管道、光纜資源成為此方案的瓶頸。從技術方案上來看，也可以通過AAU級聯來減少光纖資源的消耗，同時無線側設備通過前傳信號自身可完成光纖直驅線路的保護、OAM和網絡管理。因此，該方案的特點是部署成本比較低，但受限于末端光纖資源，適用于光纖資源豐富和BBU/DU小規模集中場景。

結合中國移動的實際網絡情況，大部分應用場景中現網光纖資源無法滿足5G前傳光纖資源需求，需要新建光纜，新建光纜時宜采用大芯數環網架構（類似綜合業務接入?yún)^(qū)的主干光纜網），如圖2所示，根據規劃接入AAU數量選用144-288芯光纜，在每個節點終端12-24芯光纖，并通過聯絡光纜與匯聚機房相連。采用此部署方式，可避免BBU/DU機房大量小芯數光纜集中，對管道造成極大壓力；此方式要求提前對部署節點進行預測并進行大芯數光纜部署。

圖2 前傳光纜網建設方案示意圖

但在實際網絡建設時，AAU的建設是逐步進行，采用大芯數光纜環形組網仍存在一定的不確定性，也可采用星型光纜連接，為避免對機房出口管道的影響，可在BBU/DU機房出口部署大芯數光纜、在機房附近設置光纜分纖點方式，將大芯數光纜分成多條小芯數光纜，再按需連接至各個AAU。

2.2 方案二：WDM/OTN

對于現有光纖資源有限、且新建光纜有困難時，也可采用WDM/OTN方案。

（1）WDM承載方案

WDM技術已經非常成熟，采用無源合分波+彩光直驅方案，BBU/DU和AAU上的光模塊分別采用帶波長的彩光模塊，在BBU/DU前端配置光合分波器OMD，AAU節點配置光分插復用器OAD，采用WDM技術，可以大幅節約光纖資源的消耗。WDM設備對前傳業務采用純透?jìng)魈幚�，因而�?duì)時延特性影響極為有限。缺點在于：彩光光模塊會對AAU基站管理提出新的要求，無法采用信號復用技術提高波長利用率，業務的OAM管理功能有限。另外，每個BBU/DU與AAU波長連接在物理上是點對點的連接，因此功率預算是彩光直驅需要考慮的關鍵問題。目前CCSA正在討論制定“城域接入型波分復用（WDM）系統技術要求”，使其更適合無線基站前傳需求。

該方案要求BBU/DU與AAU間很好地規劃彩光波長，因此在實際部署和維護管理中相對復雜。

（2）OTN承載方案

為減少AAU和BBU/DU間波長規劃，也可通過OTN方式承載。接入OTN設備客戶側，映射和復用成高速的OTN信號并轉換成彩光接口，進行波分復用后在一根或一對光纖中傳輸，大幅節省光纖資源。

該方案采用OTN技術進行信號復用還可以提高波長利用率，利用OTN開銷字節提供更豐富的OAM功能和故障診斷能力，并可以支持網絡保護，同時AAU和BBU/DU設備不需要彩光光模塊，避免了無線設備進行波長分配和管理的復雜性。組網方面比較靈活，可支持環形、樹形和MESH型等多種網絡結構。

但采用OTN承載方式需要考慮到其不足之處：OTN設備是有源的，在前傳的場景中，絕大多數是無機房的應用，小型化的OTN設備需要采用工業級器件，增加溫控能力，考慮更為嚴苛的環境應用和復雜的安裝條件；另一方面，傳統OTN設備的成本較高，如果規模部署，OTN設備用量巨大，相關功能采用ASIC實現，可以大幅降低設備成本。

隨著大顆粒集客、家寬上聯等業務需求，中國移動OTN也在逐步向邊緣下沉，此時共用OTN可以進一步攤薄成本，并適應未來大業務量發展。

2.3 方案三：WDM-PON

PON星型組網結構契合5G前傳需求，是一種比較合適的解決方案，但由于WDM-PON技術不夠成熟，因此目前采用PON做前傳是考慮比較少的方式，在滿足5G前傳時，WDM PON需要具有以下特點：

（1）線路速率0.6~10GBps，單PON口支持多速率，用戶側支持多種接口類型。由于中國移動部分LTE基站也采用拉遠方式，5G建設初期基本與LTE同站址，因此存在多種制式基站共站址方式，此時要求WDM-PON具備多速率承載的能力，在同一個PON口下，不同波長可以對應不同的傳輸速率，以滿足不同無線制式基站承載的要求。

（2）傳輸距離10~40km。CPRI接口一般傳輸距離要求不小于10公里。根據中國移動實際網絡情況和BBU/DU集中規模，城區BBU/DU-AAU間的光纜傳輸距離一般在4公里以?xún)?nèi)；農村地區BBU/DU-AAU間的光纜傳輸距離一般在10公里以?xún)?nèi)。

（3）傳輸時延
