全融合核心網，助力5G快速部署

5G網絡部署面臨的問題

隨著AR/VR/高清視頻/3D視頻等業務對高速帶寬的需求，智慧城市/智能抄表等業務對海量終端接入的需求，車聯網/工業控制/遠程醫療等業務對低時延高可靠的網絡需求越來越迫切，5G網絡部署的腳步也越來越近，各行業對運營商5G網絡充滿了期待。

同時，運營商也對接入5G的核心網如何部署存在較大的困擾：一方面，傳統EPC網絡是否可以滿足5G垂直業務千變?nèi)f化的需求；另一方面，采用服務化架構的5G核心網也對傳統電信網絡帶來了較大的沖擊，比如對現網設備的對接改造、運維模式的變更等。

如何滿足行業用戶，如何與現網互通共存，如何平滑割接用戶，如何運營維護，是當前運營商部署5G核心網面臨的主要問題。

5G核心網部署方案

（一）直接部署5GC vs. 改造EPC:

為了滿足用戶使用5G上網的需求，核心網的部署當前主要有兩種方式：

路線1：改造EPC支持5G無線的接入（5G架構Option3）

路線2：直接部署5G核心網（5G架構Option2）

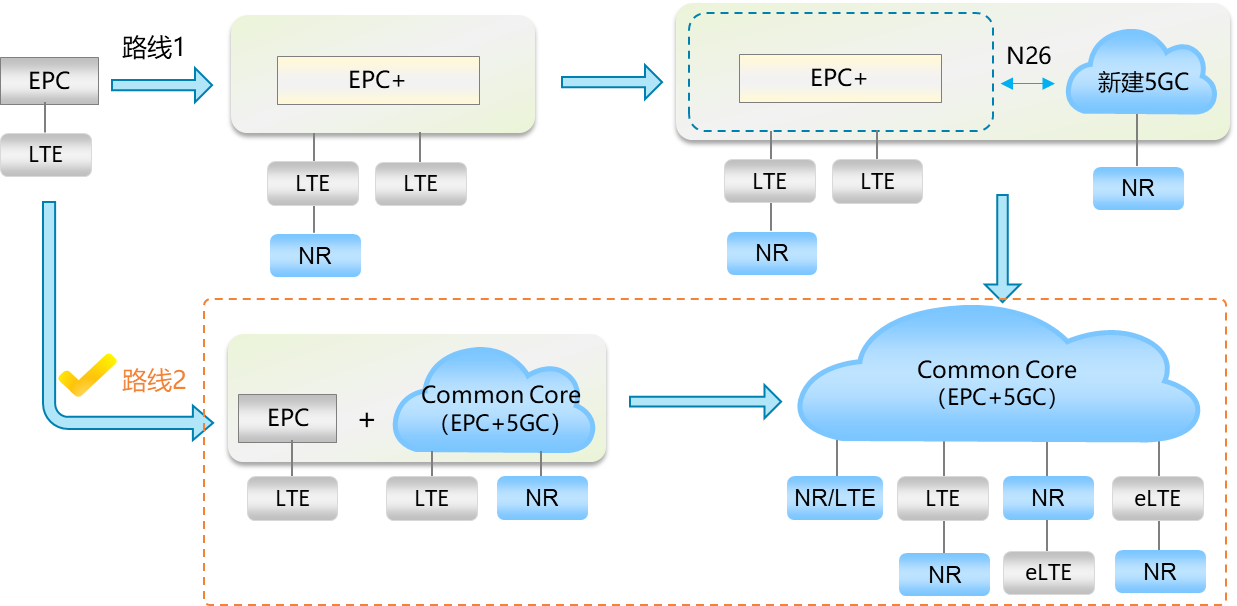

圖1:面向5G的核心網部署方式對比

改造EPC接入5G的方案，面臨的最大問題是：不支持網絡切片功能，不能滿足5G垂直行業對網絡切片的需求。此外，該方案是向5G演進的過渡方案，待5G核心網部署后，對原有EPC網絡的改造費用就會被浪費，改造越大浪費越多。而直接部署5G核心網對業務需求的滿足度最佳，并且還不會造成不必要的投資浪費，是當前5G網絡部署的首選方案。

另外，產業鏈能否滿足商用時間的要求，也是部署路線選擇的重要因素之一。當前3GPP規范中，5G核心網R15規范已經正式發布，遵從該規范的系統設備和終端設備均可滿足2019年第四季度規模商用的時間要求。

因此，直接采用5G Option2的核心網部署方案是最佳的5G演進部署路線。

（二）利舊現網接口，減少現網改造：

新網絡部署時，一個很關鍵的問題是：對現網設備有哪些改造需求、如何和現網設備共存？

通常，為了充分利舊現網，一般采用新網新用戶、老網老用戶的原則，即：現網EPC對原有2/3/4G用戶提供接入服務，新建5G核心網為5G用戶提供接入服務。

為了實現新建5G核心網和現有EPC網絡間切換時業務不中斷，需要對現網設備進行升級改造，支持必要的互操作接口，例如：識別5G終端，將5G終端接入至新建的5G核心網中；引入N26接口，實現平滑快速的4/5G網絡切換。但是，對現網設備的改造存在兩個問題：一個是投資的浪費；另一個是改造導致的研發周期可能影響商用部署時間要求。因此，最大程度的利舊現網接口成為初期5G部署的最佳方案。

例如：3GPP 5G標準中對計費系統也有較大的變化，對運營商計費系統有較大的改造要求：在線計費和離線計費合一，并且采用服務化接口。然而現網離線計費系統一般由BOSS承擔，在線計費由OCS承擔，改造難度較大。因此，新建的5G核心網在原有EPC計費架構和接口的基礎上，擴展少量5G特性的字段，對現網計費系統改造最小，是最佳的計費部署方案。

中興通訊推出的Common Core解決方案融合了EPC、5G核心網能力，在不對現網EPC升級改造時，也可以實現4/5G重合覆蓋地區的融合接入和平滑切換功能，最大限度地保障業務連續性，并且對現網計費等系統改造最小，是5G網絡部署初期的首選方案。

（三）不換卡不換號，平滑使用5G網絡：

新的網絡制式部署之后，令運營商頭痛的事情是：現網已有的用戶群如何遷移到新網絡中？

從2/3G過渡到4G網絡時，用戶終端需要更換新的SIM卡，運營商不得不投入很大的資金為用戶提供免費的換卡服務。5G網絡兼容原有的4G SIM卡，即：用戶不換卡不換號，只需要更換一部5G手機就可以享受5G的高速數據服務，這一點很受歡迎。

為了實現對原有2/3/4G用戶向5G用戶的轉換，需要將該類用戶在5G系統中簽約。通常，可采用如下兩種方式實現用戶號段向5G網絡的遷移：

單個用戶遷移：終端用戶可自主選擇是否開啟5G業務。該方案有利于運營商針對5G業務開展獨立的計費、特色套餐等服務；而且現有4G網絡的簽約系統也可最大程度的利舊。

批量號段遷移：系統側直接將現網用戶號段批量遷移至新建的5GC中。該方案不需要用戶特意去修改自己簽約的網絡，但也不利于開展5G差異化套餐。

（四）一鍵式部署，開啟智能運維之路：

5G核心網采用基于NFV技術的切片式網絡架構，傳統網元軟硬一體化的形態變成了硬件資源池、虛擬化資源池和網絡功能分離的架構，傳統的安裝運維不能滿足NFV架構下運維管理。

中興通訊網絡切片管理系統CloudStudio支持E2E的網絡切片編排和生命周期管理，結合人工智能技術和自動化軟件框架，實現基于切片的自動化設計、編排和部署，以及智能化的切片選擇，從而無需人工干預即可實現完全的網絡自治。

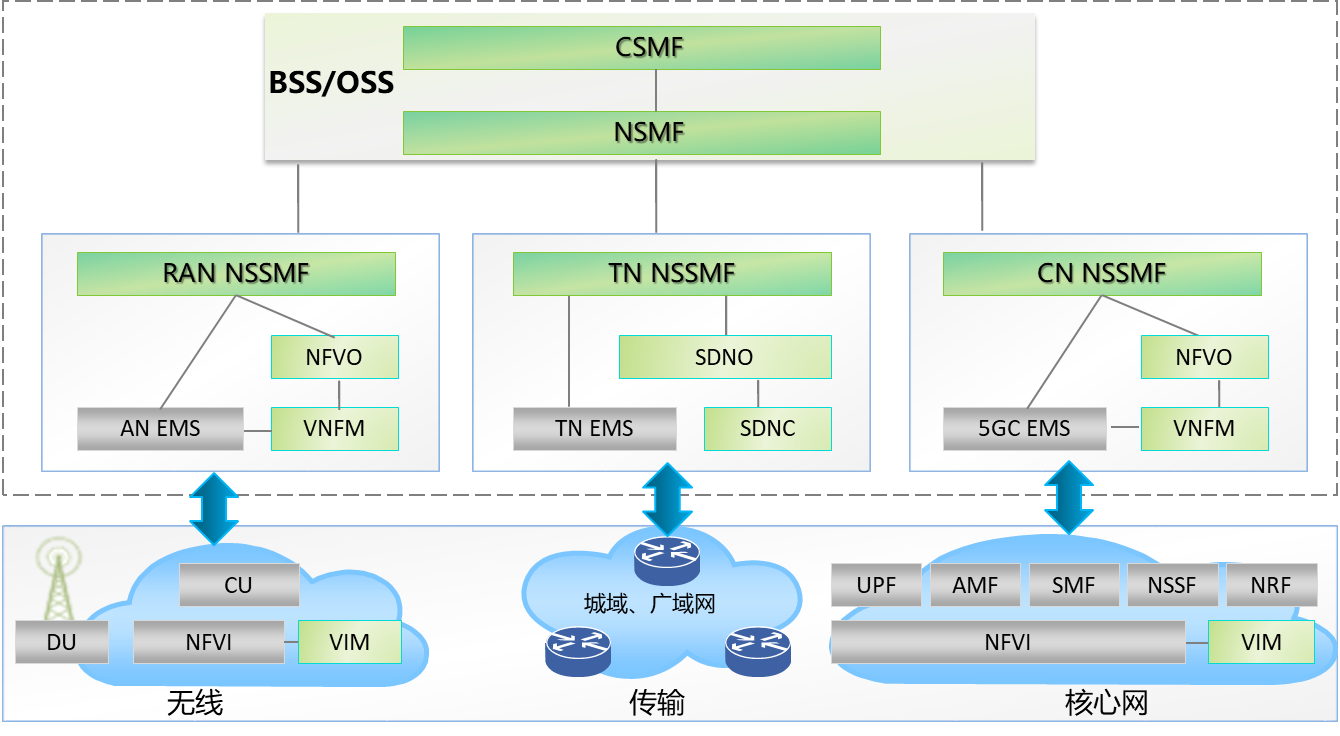

圖2：中興通訊網絡切片管理系統CloudStudio架構

中興CloudStudio引入DevOps方法來促進創新服務的敏捷開發和部署，具有按需設計、自動部署、SLA保證、智能分析和預測、安全隔離和租戶管理能力。運營商可根據行業、區域、虛擬運營商等場景需求，制定合適的網絡切片SLA，然后通過CloudStudio系統實現從資源池建設到網絡功能部署、日常監控、故障運維、升級擴容等全方位的自動化管理，降低對操作人員的要求。

5G核心網的演進部署建議

針對現網向5G網絡的演進部署，中興通訊建議可按照如下3個階段進行：

階段一：現在~2019年，引入4/5G融合核心網，進行5G試點驗證。同時，該網絡融合的vEPC功能還可作為對現網EPC的擴容，該階段不需要對現網進行升級改造。

階段二：2020~2021年，實現5GC的規模商用，現網2/3/4G用戶逐漸遷移至5G網絡中。該階段中，可采用融合核心網的vEPC和5GC間實現互操作，實現熱點地域的4/5G用戶跨網平滑切換；如果要求全網4/5G的跨網業務連續性，則需要考慮對現網EPC升級以便支持與5GC的互操作。

階段三：2022年~未來，傳統設備逐漸退網，通過切片式運維管理，提供多樣式端到端網絡切片，以便滿足eMBB/mMTC/uRLLC不同業務場景的需求。

作者：中興通訊CCN產品架構師 鄭興明 來源：C114通信網
