0 前言
隨著LTE網絡建設不斷深入，進入到下半場，互聯網套餐的普及，用戶數量與流量爆發式增長，移動互聯網應用不斷改變，無線環境日趨復雜等諸多因素，LTE網絡面臨著深度覆蓋不足、容量和用戶速率不斷下降等一系列網絡問題，針對這個問題，湖南聯通改變傳統單調以宏站建設來滿足網絡覆蓋的思路，積極探索宏微協同的分層立體組網模式，基于場景特點，分業務類型，從用戶實際需求出發，從網絡分層、頻率規劃、宏微協同立體建設，并結合宏微覆蓋協同，干擾消除優化、負荷均衡等協同優化策略，打造高品質匠心網絡，低成本滿足用戶“深度覆蓋”和“熱點容量”的需求，降低網絡建設維護成本，實現用戶立體感知和投資效益雙提升。
1 研究背景
1.1 深度覆蓋不足，制約用戶感知的提升
通過大數據對本省用戶行為分析數據表明，超過70%的3G語音和80%的數據業務發生在室內，因此，深度覆蓋質量是用戶感知提升的重要因素。同時，隨著城區結構層網絡的逐步建設完善，網絡規劃及優化在向基于場景化、重深度覆蓋的精細模式轉變，然而城區建筑物種類多、密集，傳統宏站建設難度大，效果不佳，這都制約著深度覆蓋的進一步提升。
1.2 移動業務爆發性增長，但業務嚴重分布不均
隨著提速降費的推進和創新性2I2C業務的發展，用戶的流量需求得以爆發性增長，湖南聯通4G業務量從2017年6月的600 TB/天快速增長到2018年2月的2 400 TB/天。同時，不同地區/年齡層用戶/場景對于移動業務需求存在較大差異，青少年人口聚集區域（如校園）需求旺盛，流量爆發性增長，網絡負荷持續走高，用戶感知下降。然而傳統宏站載波擴容手段受限于中國聯通可用頻譜不足，效果一般，小區分裂擴容難度大，干擾難以控制，Massive MIMO、高階調制受限于無線環境、終端支持情況，容量提升有限，難以滿足實際用戶需求。
1.3 網絡持續演進，未來5G需要密集化部署
為了解決未來5G網絡數據流量增大1 000倍以及用戶體驗速率提升10~100倍的需求，除了增加頻譜帶寬和利用先進的無線傳輸技術提高頻譜利用率外，提升無線系統容量最為有效的辦法依然是通過加密小區部署提升空間復用度，然而隨著小區覆蓋范圍的進一步縮小，小區分裂將很難進行，需要在室內外熱點區域密集部署低功率小基站，形成超密集組網。因此積極探索宏微密集立體化組網方案，將給未來向5G演進奠定基礎。
2 主要做法和成果
2.1 構建“金字塔式層級網絡提升體系”

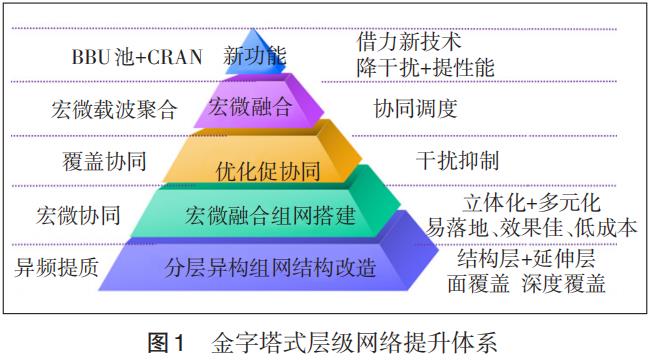

構建金字塔式層級網絡提升體系（見圖1），基于網絡分層異構組網，結合宏微多元建設手段，實現密集化宏微立體組網，輔以覆蓋增強和干擾抑制新技術，打造精品網絡，精準解決用戶不斷增長的覆蓋和容量需求，提升用戶立體感知。
2.2 搭建宏微立體組網基礎架構
核心：分層+異頻組網，從而保證網絡建設結構層的穩定性及延伸層的覆蓋靈活性；結構層與延伸層的異頻組網，減少相互干擾，覆蓋層及結構層的網絡質量得到保障，即便延伸層的覆蓋過強也不會干擾到宏觀的結構層，即便延伸層的覆蓋弱化一些，也因為網絡質量良好用戶感知才不受影響。
結構層：由樓頂宏站及路面燈桿/鐵塔站（一般在20 m以上）組成，嚴控站間距和站高，用于保持基礎網絡穩定覆蓋，及吸收大部分網絡容量。3G結構層F1頻點重耕到2 130~2 135 MHz，4G結構層主頻點繼續保持1 840~1 860 MHz。
延伸層：針對深度覆蓋目標區域，通過宏微協同，靈活覆蓋，與結構層形成互補，定向增強深度覆蓋盲點及局部區域的容量。3G延伸層頻點可采用2 135~2 140 MHz，4G延伸層新建站點采用UL SDR利用2.1 GHz（2 140~2 155 MHz）及現有站點重耕到1 830~1 840 MHz與布局層異頻錯開組網，保證網絡質量與網絡性能。圖2示出的是延伸層異頻組網效果。
通過CQT測試驗證，布局層異頻20/10 MHz與布局層同頻組網相比，異頻組網對4G下行性能提升明顯，實際有效覆蓋（邊緣速率覆蓋范圍）得以增強。
2.3 打造場景化精準解決方案

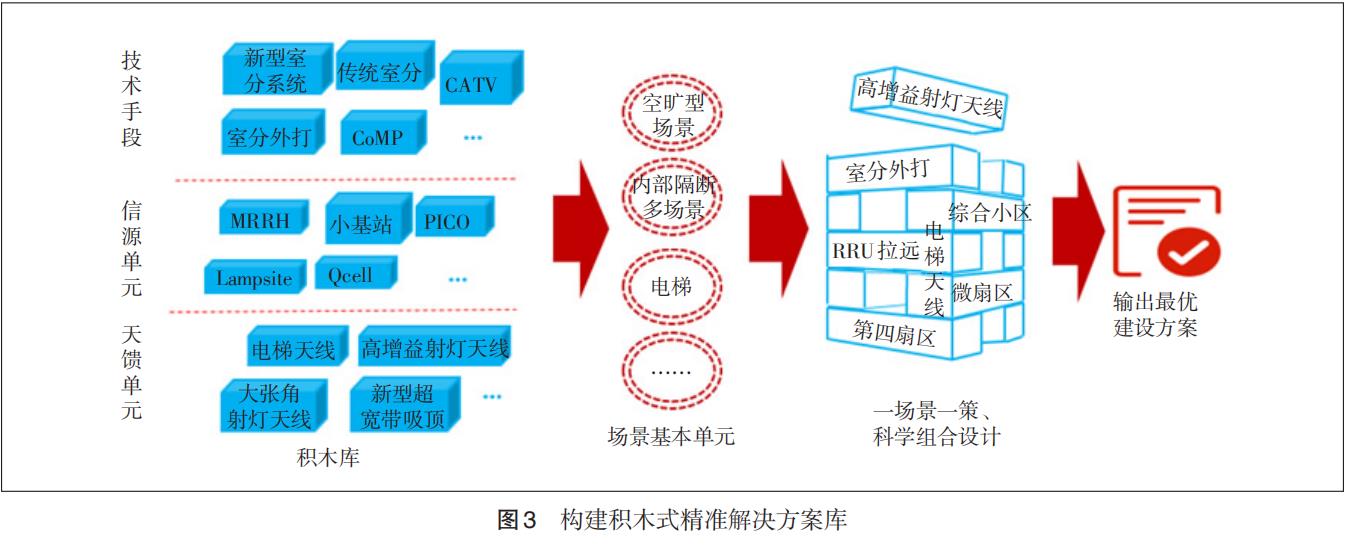

構建積木式精準解決方案庫（見圖3），各類細分場景建設標準化，各類典型場景用什么信源、用什么天線、多大增益通過試點驗證，關聯匹配后形成相對感知優效、果最好、成本精準解決方案。
2.4 協同優化技術研究，實現網絡質量提升
宏微協同是宏微立體組網中必不可少的部分，旨在解決宏微、微微之間協同問題，從宏微覆蓋協同策略、干擾協同、宏微負載均衡等關鍵技術進行優化研究及策略使用，提升宏微融合網絡品質，保障用戶立體感知。
2.4.1 宏微覆蓋協同優化
從精準覆蓋及干擾控制角度考慮，微基站建設將會發揮越來越大的作用，如何保證大網宏站與微基站在覆蓋區域能夠及時合理進行無縫的重選與切換，這是一個新的課題。傳統情況下，為了考慮宏站整個小區不會因為過早的異頻測量從而引起小區速率下降，一般會把宏小區的異頻啟動測量門限開啟得比較晚，但是這會影響切換到微小區上的及時性。為解決這個問題，在原有RSRP的異頻測量啟動門限的基礎上，新引入RSRQ的異頻測量啟動門限，既保證宏小區與微小區切換性能不受影響，又確保及時順利切換。
2.4.2 宏微干擾協同優化
通過采用功率域協調，精準功率參數優化，結合RF優化，控制重疊區域內宏站和小站的信號強度，其值相差越大，自干擾越小。與此同時，開啟干擾抑制算法，進一步消除干擾，提升整體性能。
2.4.3 宏微異頻組網下負荷均衡協同
對于高業務的熱點區域，通過微站進行精準吸熱，能最大化地保證熱點區域的話務聚焦。如何保證宏微小區之間的話務達到均衡，直接影響到熱點區域的用戶感知。
諾基亞新的連接態的負載均衡算法（AMLE），可以通過X2接口和異頻鄰區進行小區之間的負載信息的交互，當異頻小區間的負載差異超過設定的deltaCac參數門限（當然還有其他幾個條件）時則進行小區間基于AMLE的LB切換，從而實現小區間的話務均衡。
當小區的負載門限低于Target Load的時候，小區會觸發和異頻鄰區的負載信息交換，當主小區和異頻鄰區負載同時滿足如下條件時觸發AMLE的LB切換，使得用戶數、PRB利用率等基本一致，達到均衡目的。
a） CACS［CACT （鄰區的可用容量） - CACS （主小區的可用容量）］ > AMLEPR：deltaCac。
b） CACS （主小區的可用容量）
