5G語音解決方案，推動5G網絡商用進程

作者：王剛、付鋒，IMS產品架構師

2018年，隨著3GPP 5G第一階段全功能標準化完成，5G網絡商用進程隨之開啟，國內外主流運營商紛紛投身其中，5G時代正徐徐拉開帷幕。

按照3GPP的定義，5G網絡系統（5GS）包括5G接入網和5G核心網兩大部分，前者稱為NG-RAN（主體是5G NR），后者則稱為5GC。

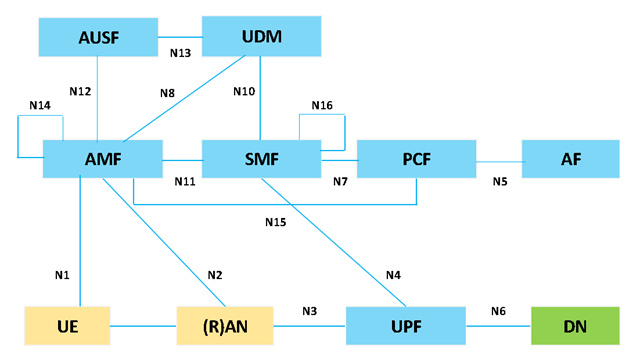

圖1：5GC的體系架構

語音業務在5G時代仍然是不可或缺的重要業務之一。5GC核心網架構利用云計算、服務化架構等IT技術進行了全面的創新，那么5G網絡中的語音視頻業務又將如何實現？

5G網絡架構和語音解決方案

3GPP已經明確基于IMS（IP多媒體子系統）提供語音業務。中興IMS解決方案將 5G作為IMS語音的一種IP接入方式，對軟件版本進行升級，引入5G語音不改變IMS網絡架構。

針對4G向5G過渡問題，3GPP充分考慮現網情況，提出了8種Option方案，其中Option1為現有LTE網絡架構，是4G向5G過渡的“起點”；Option2為全新5G網絡架構，是4G向5G過渡的“終點”；Option3-8是基于現有LTE網絡，采用不同過渡策略的網絡架構。中興通訊經過深入研究，提供的IMS語音解決方案完美地兼容5G網絡架構的8種Option組網方案。

常用5G網絡架構

3GPP R15中，5G NR有兩類部署選擇，分別是SA（Standalone）和NSA(non-Standalone)模式。SA模式下采用端到端的5G網絡架構組網，NSA模式是指5G NR與LTE聯合組網。核心網也有兩種部署選擇，沿用EPC架構升級軟件（EPC+）支持eMBB業務作為過渡部署方式，或者部署基于服務化架構的全新5GC網絡。

上述Option1是傳統4G網絡架構，LTE連接EPC。Option6是獨立5GNR僅連接到EPC，Option8是非獨立5GNR僅連接到EPC。為了保證4G能夠順利向5G過渡，必須遵循盡可能保持現網穩定的原則，而Option6和Option8需要EPC和5G NR之間進行信令面直連，會導致EPC做出重大修改，因此Option6和Option8僅是理論存在的部署場景，不具有實際部署價值，通常不予考慮。

Option2/Option3/Option4/Option5/Option7是3GPP標準以及業界重點關注的5G候選組網部署方式。在這些Option中，屬于NSA組網方式的是：

1）Option2：核心網采用5GC，無線網采用5G NR。

2）Option5：核心網采用5GC，無線網采用eLTE（LTE增強）。

屬于NSA組網方式的是：

1）Option3（含3a、3x）：核心網采用EPC，信令錨定于LTE，數據在LTE（3a在EPC，3x在5G NR）分發。

2）Option4（含4a）：核心網采用5GC，信令錨定于5G NR，數據在5G NR（4a在5GC）分發。

3）Option7（含7a、7x）：核心網采用5GC，信令錨定于eLTE，數據在eLTE（7a在5GC，7x在5G NR）分發。

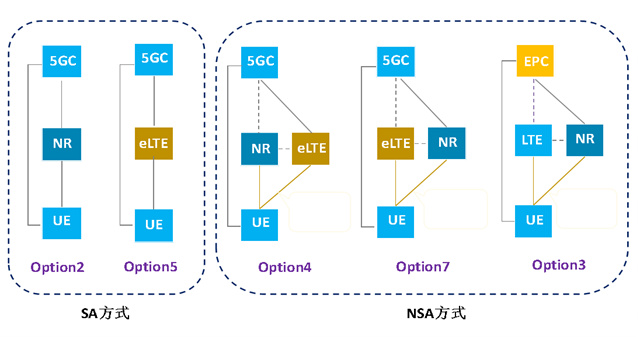

圖2：5G的SA和NSA組網方式

考慮到盡量減少5G網絡部署后對現網基站的影響，在5G部署初期階段，運營商主要關注Option3（核心網采用EPC+）和Option2（核心網采用5GC）兩種部署模式。

IMS語音解決方案

中興IMS語音解決方案對5G網絡架構的全部8種組網模式完全兼容�；�于運營商已部署LTE，綜合考慮到運營商5G初期的部署模式和NR覆蓋鋪開的速度，5G語音業務的實現可以分為以下五種方式：

(方案1) 雙連接： 終端支持雙連接，控制面錨定于LTE，通過LTE注冊到IMS提供語音業務。

該方案用于Option3模式，終端通過雙連接同時接入LTE和5G NR，控制面錨定在EPC核心網，通過EPC注冊到IMS上使用語音業務。因?yàn)榻K端能同時支持5G和4G的數據收發，因而語音業務可選擇承載在LTE上，數據業務繼續在5G上。

此時語音業務的方案實質上仍然是VoLTE方案。該方案在5G部署初期可作為核心網和無線的過渡方案，滿足運營商初期建設5G網絡只實現提升個人用戶MBB帶寬的經營模式。

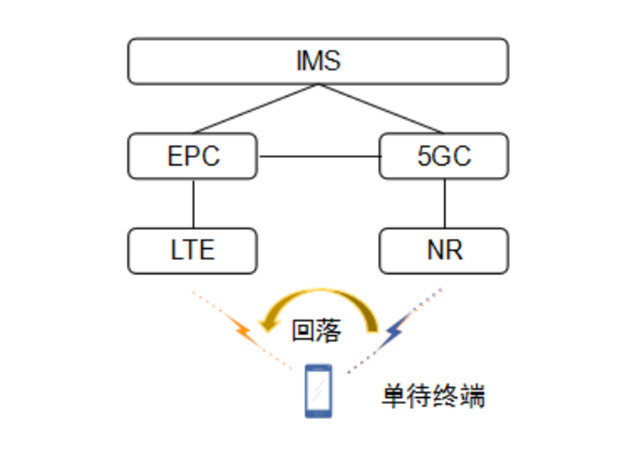

(方案2) 回落LTE： 面向單待終端，平時駐留5G，發起語音呼叫時切換到LTE，通過LTE承載提供語音業務。

在5G部署初期和中期，5G NR熱點覆蓋，5GC已經開始部署。當5G尚不能提供語音服務，或者當5G覆蓋不足時為了避免頻繁切換。終端平時駐留5G上并進行IMS注冊，當發起語音呼叫時5G RAN發起回落流程，切換到LTE上繼續進行呼叫建立流程。

該方案也稱為EPS Fallback。該方案允許5G終端駐留在5G NR使用數據業務，而語音業務仍在LTE上承載。該方案適合在5G部署初期作為NR熱點覆蓋的語音解決方案，以避免頻繁切換引起的語音中斷影響用戶感受。

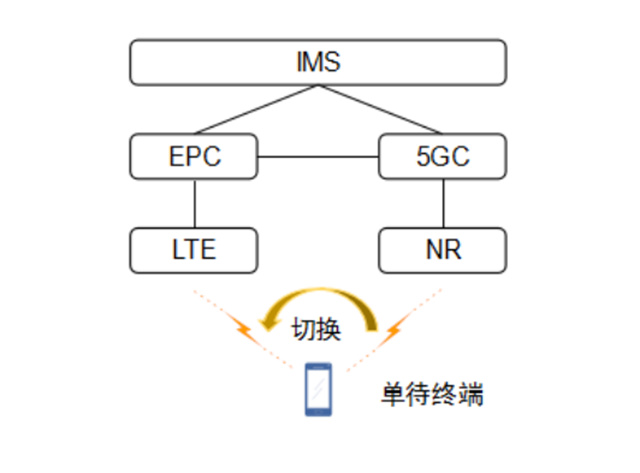

(方案3) 切換LTE： 面向單待終端，5G NR接入5GC，LTE接入EPC，都可提供語音，提供5G/LTE語音切換。

該方案用于5GC和EPC并存階段。在5G部署中后期，5G NR形成連續覆蓋，5GC已大規模部署。通過5G和LTE都可以提供語音服務。正常情況下，單待終端駐留在5G上，當5G信號不好時語音和數據都由5G切換到4G。

該方案通常也稱為VoNR。VoNR是通過5G NR承載語音的技術方案，在NR的邊界語音切換到LTE上。此方案在5G大規模部署后使用，因?yàn)楹艚薪�立時間短、數據業務仍能高速傳輸而具有用戶感受更好的優勢，是目標語音方案。

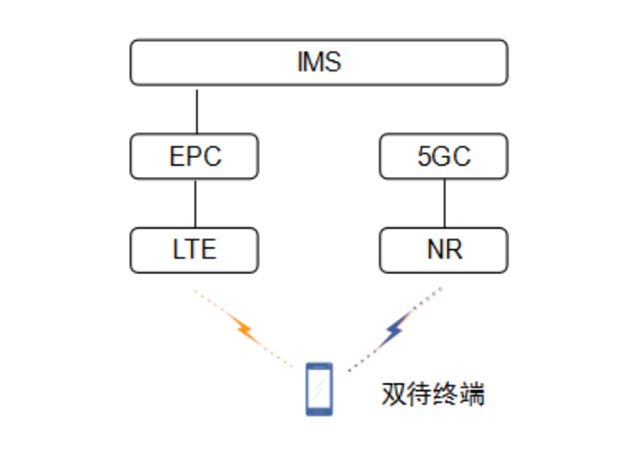

(方案4) 雙待終端： 面向雙待終端，利用雙待能力提供語音數據并發，通過VoLTE提供語音業務。

該方案用于雙待終端，雙待終端同時附著在LTE和5G上，僅在LTE上使用語音業務。該方案主要依賴于終端的雙待能力，對5G網絡沒有特定的要求。

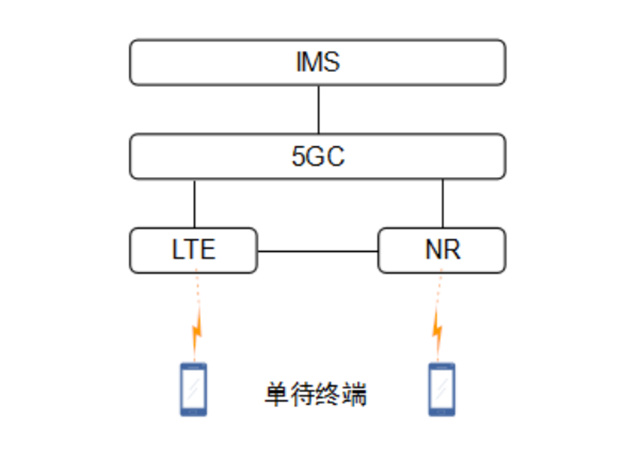

(方案5) 統一5GC： LTE升級接入5GC，統一核心網提供語音業務。

該方案用于統一的5GC模式，5G終端可接入5G或LTE，并在統一核心網的控制下實現異系統互操作。

統一的5GC核心網是5G網絡建設的最終階段。LTE升級后接入5GC，相當于LTE的利舊。此方案IMS在統一的5GC核心網上部署，提供語音業務，IMS對終端在LTE和NR之間的切換不感知。

以上所述的實現5G語音業務的各種方式，描述了在運營商已部署LTE的情況下進行5G語音業務部署的幾種場景，其中綜合考慮了運營商的5G業務模式和NR的覆蓋程度。

目前，在5G網絡建設的初級階段，方案一、方案二、方案三分別代表了當前語音業務部署的三種典型場景。進一步地，我們可以從架構、語音連續性等維度對前三種語音方案進行對比（表1），可以看出三種方案都是成熟的技術方案。

語音方案

VoLTE

EPS Fallback

VoNR

場景

Option3模式

EPC和5GC共存，

NR熱點覆蓋

EPC和5GC共存，

NR連續覆蓋

終端駐留網絡

語音連接LTE，

數據連接NR

平時駐留5G，

語音呼叫時回落4G

正常情況駐留5G，

5G信號不好時切換4G

業務能力影響

數據帶寬提高，

業務同4G

數據帶寬更高，

支持5G業務

數據帶寬更高，

支持5G業務

語音連續性

語音業務在4G網絡進行，不存在5G和4G間切換

呼叫建立時回落到4G，不受5G和4G間切換影響

語音在5G進行，5G切換到4G時業務不中斷

呼叫建立時延

IDLE態：
