在 AI 發展的浪潮中，半導體先進封裝技術逐漸從“幕后”走向“臺前”。這項技術能夠在單個設備內集成不同功能、制程、尺寸、廠商的芯粒，以靈活性強、能效比高、成本經濟的方式打造系統級芯片。因此，越來越多的 AI 芯片廠商青睞這項技術。

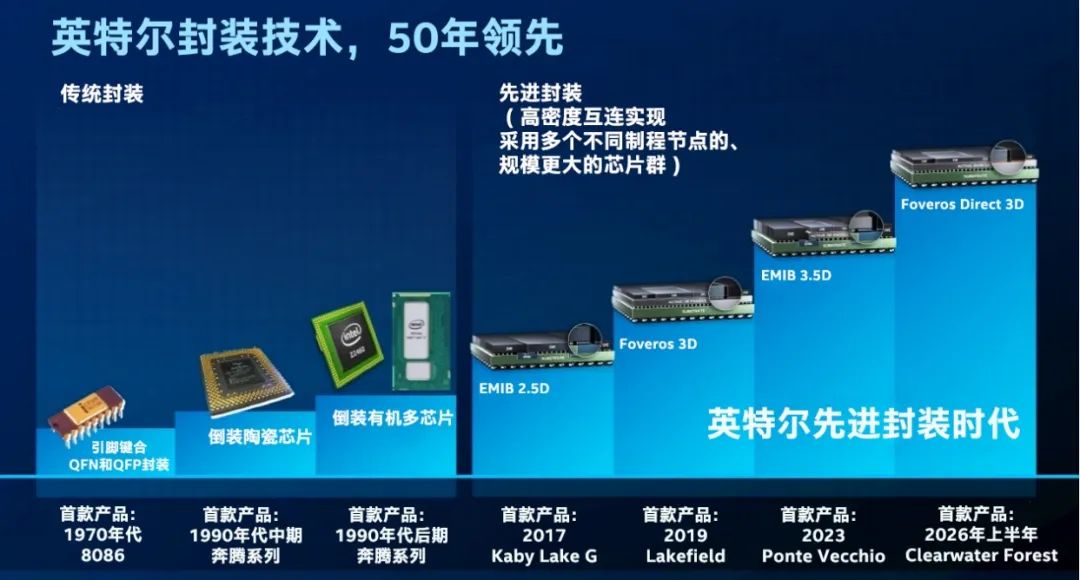

英特爾自本世紀 70 年代起持續創新，深耕封裝技術，積累了超過 50 年的豐富經驗。面向 AI 時代，英特爾正在與生態系統伙伴、基板供應商合作，共同制定標準，引領整個行業應用先進封裝技術。秉持“系統工藝協同優化”（STCO）的理念，英特爾代工不僅能夠向客戶提供傳統的封裝、互連、基板等技術，還涵蓋了系統級架構和設計服務，以及熱管理和功耗管理等全方位支持工作。

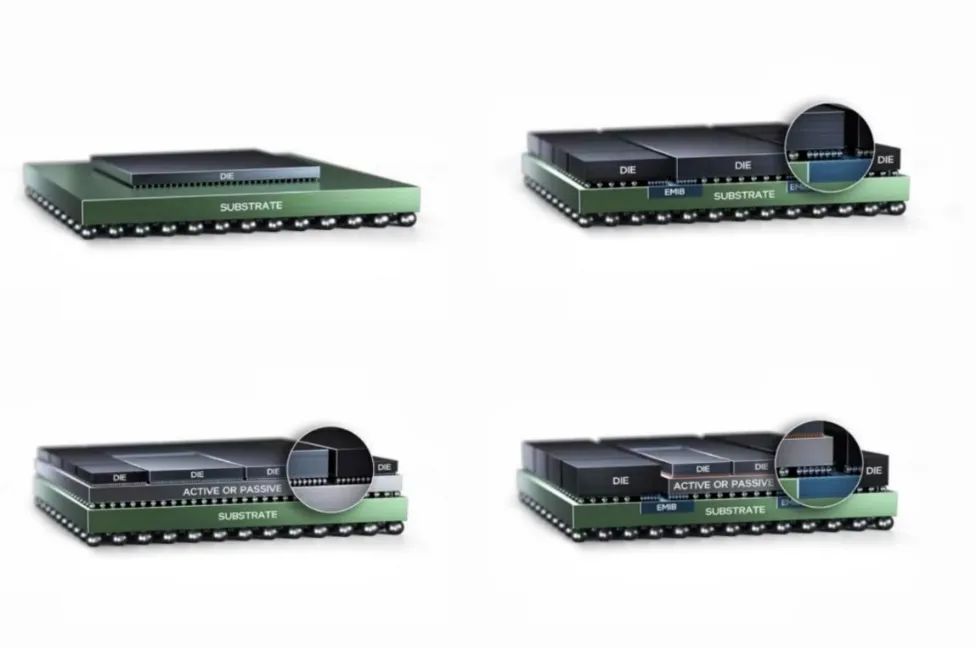

英特爾代工的先進系統封裝及測試（Intel Foundry ASAT）的技術組合，包括 FCBGA 2D、FCBGA 2D+、EMIB 2.5D、EMIB 3.5D、Foveros 2.5D &3D 和 Foveros Direct 3D 等多種技術。這些技術并非互斥，而是在一個封裝中可以同時采用，為復雜芯片的設計提供了極大的靈活性。在商業層面，這體現了英特爾對封裝細分市場的重視。
針對 AI 芯片的先進封裝需求，與業界其它晶圓級 2.5D 技術，例如硅中介層、重布線層（RDL）相比，EMIB 2.5D 技術具有諸多優勢。第一，成本效益。EMIB 技術采用的硅橋尺寸非常小，相比于傳統的大尺寸中介層，制造時能更高效地利用晶圓面積，減少空間和資源的浪費，綜合成本更低。第二，良率提升。EMIB 技術省略了晶圓級封裝（wafer level assembly）這一步驟，減少了模具、凸點等復雜工藝帶來的良率損失風險，從而提高了整體生產過程的良率。第三，生產效率。與晶圓級技術相比，EMIB 技術的制造步驟更少、復雜度更低，因此生產周期更短，能夠為客戶節省寶貴的時間。在市場動態快速變化的情況下，這種時間優勢能夠幫助客戶更快地獲得產品驗證數據，加速產品上市。第四，尺寸優化。晶圓級技術需要在基板上方添加中介層，而 EMIB 則將硅橋嵌入基板，極大地提高了基板面積的利用率。同時，基板的尺寸與集成電路面板的格式相匹配，采用 EMIB 能夠在單個封裝中集成更多芯片，從而容納更多的工作負載。第五，供應鏈與產能。英特爾擁有成熟的供應鏈和充足的產能，確保了 EMIB 能夠滿足客戶對先進封裝解決方案的需求。
英特爾正在研發 120×120 毫米的超大封裝，并計劃在未來幾年內向市場推出玻璃基板（glass substrate）。與目前采用的有機基板相比，玻璃基板具有超低平面度、更好的熱穩定性和機械穩定性等獨特性能，能夠大幅提高基板上的互連密度，為 AI
