北斗一代射頻單收芯片RNC2410的應用

衛星導航定位技術目前已成為人類活動中普遍采用的導航定位技術，并迅速發展成為一個新興的產業——衛星導航定位產業。美國和俄羅斯相繼建成全球衛星導航系統GPS和GLONASS，歐盟目前正在進行GALILEO系統建設。為了建立獨立自主的中國衛星導航系統，于2000年成功發射了北斗導航定位系統的兩顆衛星，標志著我國衛星導航技術取得突破性進展，使我國成為世界上第三個擁有自主衛星導航系統的國家。與GPS不同，北斗衛星導航系統是主動式雙向測距二維導航。北斗系統由兩顆地球靜止衛星、中心控制系統、標校系統和各類用戶機等部分組成。首先由中心控制系統向兩顆衛星同時發送詢問信號，經衛星轉發器向服務區內的用戶廣播。用戶響應其中一顆衛星的詢問信號，并同時向兩顆衛星發送響應信號，經衛星轉發回中心控制系統。中心控制系統接收并解調用戶發來的信號，然后根據用的申請服務內容進行相應的數據處理。

雖然北斗一代衛星系統具有通信功能，但是由于其定位方法采用有源定位方式，導致用戶容量、定位精度、隱蔽性和定位頻度等方面受到一定的限制。隨著北斗一代衛星定位基帶處理算法的改進，目前已可以實現三星無源定位。早在2005年，我國首臺北斗一號三星無源定位接收機樣機就已研制成功，獨立自主地解決了快速實時定位問題，可為中國及其鄰近地區提供全天侯、高精度、快速實時導航定位服務。北斗一代三星無源定位的日益成熟，可擺脫容量限制，極大擴寬了北斗一代終端產品的應用。

北斗一代終端產品更重要的應用領域是單收授時，授時服務是眾多行業所必需的，如通信基站、電力等行業，目前這些行業采用的授時都是GPS，從各個角度來看，采用北斗授時是大勢所趨，且量非常大。

南京廣嘉微電子有限公司針對北斗一代單收市場需求，專門開發了一款北斗一代射頻單收芯片RNC2410。RNC2410具有性能優越、功耗低、穩定性高、體積小等顯著優勢，只需要片外少許器件即可實現北斗一代的射頻接收功能，大大減小了產品體積，降低了系統成本。

RNC2410

RNC2410是一款用于“北斗一代”衛星導航系統的射頻接收芯片。芯片集成了接收通道所有模塊和頻率綜合器。接收通道既可以提供模擬信號輸出，又可以提供ADC采樣后的量化信號輸出，并可提供采樣時鐘輸出。采用片外少許元件就可以實現“北斗”用戶機的接收功能。芯片采用標準的SPI接口協議。

該芯片采用兩次變頻結構，接收機首先通過射頻前端電路把射頻信號下變頻到第一中頻，然后通過第二混頻器把第一中頻下變頻到最終中頻輸出，通過合理的頻率規劃，可以大大提高接收機的鏡像抑制和信道選擇性。為了提高芯片的集成度，減少外部元件的數量，該芯片還集成了頻率合成器和相應的壓控振蕩器，并集成了一個專門用于產生ADC采樣時鐘的鎖相環，該鎖相環同時產生基帶用的基準時鐘。

中頻可變增益放大器完成1dB步進增益控制。通過內置的自動增益控制環路，輸出信號電平可以保持在差分峰-峰值1V。RNC2410既可以提供模擬中頻信號，又可以提供2位量化信號。

RNC2410采用標準的四線SPI接口與控制單元進行通信，寫操作。當CS由高變低時，主設備開始通過SDAI對RDSS射頻芯片進行寫入。最先寫入的是讀寫指示位和寄存器地址位，五位地址位([A4:A0])用于內部寄存器尋址。隨后是16位數據D15:D0。寫操作完成后，CS變?yōu)楦唠娖健．擟S由高變低時，主設備開始通過SDAI對RDSS射頻芯片進行寫入。最先寫入的是讀寫指示位和寄存器地址位，五位地址位([A4:A0])用于內部寄存器尋址。主設備可在隨后的16個周期讀取數據。讀操作完成后，CS變?yōu)楦唠娖健?/p>

RNC2410的性能指標見表1。

RNC2410應用

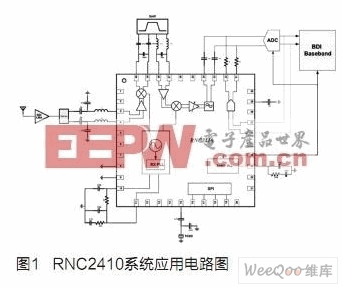

由于RNC2410芯片集成度高，外圍只需稍許電路即可實現接收功能，大大簡化了系統設計。采用RNC2410的北斗一代接收終端系統方案圖1所示。

圖中BDI LNA為北斗一代低噪放，通常增益大于42dB，噪聲系數小于1.3dB。ADC可采用ADI公司的AD9283或類似產品，BDI Baseband為北斗一代基帶部分，可由專用芯片實現，也可用FPGA實現。
