摘 要：分布式無線通信系統（Distributed Wireless Communication System，DWCS）是近幾年提出的一種新型無線通信體系結構，系統采用網絡無線電技術，信號處理和控制模塊均在PC工作站中完成。本文結合軟件無線電相關技術，研究PC工作站在DWCS基站中的應用。本文將詳細分析軟基站設計及實現的關鍵問題，并給出軟基站系統的實測性能。
分布式無線通信系統（Distributed Wireless Communication System,縮寫為DWCS）采用分布式天線、分布式處理控制、聯合信號處理等技術，提高了系統頻譜效率和功率效率，增強了系統靈活性和擴展性。
DWCS中采用了網絡無線電（network radio）的設計思想。網絡無線電是通用處理器單元通過光纖互連，構成高性能的計算集群，完成系統信號處理及控制功能，與軟件無線電類似，其結構靈活，具有很強的系統擴展性，并具有更快的計算速率、可支持更高的網絡吞吐量。
軟件無線電系統中的通用處理器通常是DSP/FPGA等專用器件，本文所設計的軟基站系統中則采用了PC機工作站作為信號處理單元。表1詳細比較DSP/FPGA和PC工作站的優缺點。

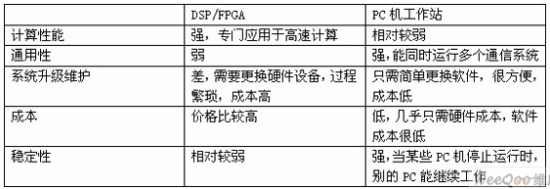

表1 DSP與PC工作站性能比較
本文結構如下：首先將介紹軟基站的系統結構，以及所需要的軟硬件;其次重點探討軟基站設計及實現中所面臨的難點問題，包括：網絡吞吐量、子模塊運行速率以及系統運行速率;最后給出實際解決方案和系統實測性能分析。
1.軟基站系統設計
1.1系統框圖

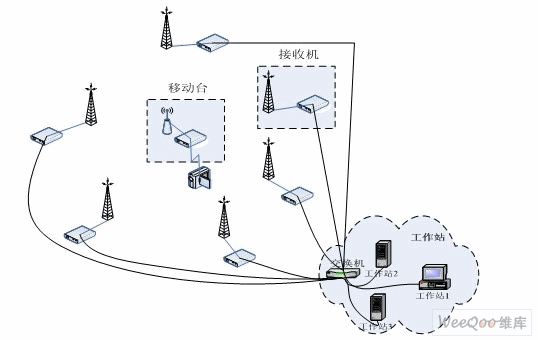

系統整體框架如圖1，為單發六收結構。移動臺由視頻終端和發射機構成，基站端由六臺接收機以及PC工作站集群構成。攝像頭實時采集圖像，經發射機處理后，送至無線信道;基站六路接收機收到信號后，把信號傳至工作站處理，最后在終端輸出顯示。實際上，該系統對業務是透明的，不但可以傳輸視頻，也可以傳輸其他業務數據。
圖1 系統結構圖
