為了更清楚地了解TD-SCDMA室內分布系統的設計和建設方法，本文首先分析了TD-SCDMA室內分布的特點，并結合GSM、WCDMA等其它系統，給出TD-SCDMA與它們所能承受最大鏈路損耗的對比，進而在新建TD-SCDMA室內分布系統和對現有室內分布系統進行TD-SCDMA改造兩個場景下，給出不同的建設方案，為今后在TD-SCDMA工程建設方面提供很好的指導意義。
目前，TD-SCDMA網絡已經建設完成并投入試商用運營，因此大量的3G數據業務必將發生在室內。TD-SCDMA系統工作在2GHz頻段，與2G技術所采用的頻段相比，TD-SCDMA電波繞射能力相對較差，網絡的深層次覆蓋困難。從覆蓋角度看，現代建筑采用了大量的混凝土和金屬材料，這造成了對無線信號的屏蔽。在部分高層建筑物的低層，TD-SCDMA基站信號較弱；在超高建筑物的高層，信號雜亂或者沒有信號。從質量角度看，在部分沒有完全封閉的高層建筑的中高層，常出現乒乓切換，通信質量難以保證。從容量角度看，不同類型的室內場所存在著差異化的業務需求，無線信道容易發生擁塞現象。
為解決以上問題，運營商有必要通過引入室內分布系統來掃除盲區，吸收室內話務量，改善室內通話質量。室內分布系統建設可以為TD-SCDMA開辟高質量的室內移動通信區域，分擔室外小區話務量，減小擁塞，擴大網絡容量，從整體上提高TD-SCDMA網絡的服務水平。
TD-SCDMA室內分布特點
TD-SCDMA室內分布系統與其他通信體制的室內分布系統相比，具有以下特點。
1.室內不使用智能天線，系統覆蓋、容量和質量均受到影響。
2.公共信道和業務信道的覆蓋分開考慮。
3.不同的時隙配置支持不對稱數據業務。
4.工作頻段高，損耗大，信號室內傳播能力差，深層覆蓋難度加大。
5.在室內區域向室外移動時，不能采用接力切換，而只能選擇硬切換。
6.對于有源設備系統的時延控制，一般要求小區路徑的最大允許時延為75us。
7.采用了上行同步技術，對直放站和干放的技術要求提高。
8.大部分信源需要引入單獨的GPS天線，并選擇合適的安裝位置和走線路由。
TD-SCDMA室內分布信號源選取
跟其它系統的室內分布類似，TD-SCDMA室內分布系統也由信號源和分布系統兩部分組成。前者包括宏基站、BBU＋RRU、微基站、RRU和直放站等多種類型。分布系統包括傳輸介質、元器件和天線。傳輸介質包括光纖、同軸電纜和泄漏電纜等，元器件包括干線放大器、功分器、耦合器、合路器等，天線分為全向天線和定向天線。
分布系統的類型(如射頻同軸、光纖分布、泄漏電纜)選擇影響因素主要在于面積，TD-SCDMA系統跟其它系統相差無幾，主要區別在于信號源部分。根據無線設備的成品成熟度、發射功率大小、設備連接方式的不同，其選取依據也不同。
1.信號源的選取

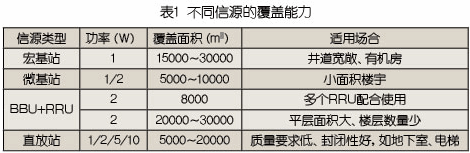

TD-SCDMA信號源的選取主要是根據建筑物內容量需求、大小結構、用途，綜合考慮電源、配套傳輸、周圍站點情況等因素。一般說來，需要從覆蓋樓宇面積的大小來反向推算所需的信源，經驗值如表1所示。
需要說明的是，TD-SCDMA系統采用的TDD模式對發射端和接收端的隔離度、傳輸時延、上下行發射的定時、與室外基站的同步等方面都有較高要求。直放站在放大轉發上行信號過程中增加了信號的傳輸時延，對于網絡質量產生較大的負面影響，而且直放站的應用也受到較大限制。
2.信號源的接入方式
TD-SCDMA系統在室內不使用智能天線，根據信源輸出功率通道數的多少，信號源的接入方式可分為單通道和多通道兩種。
單通道方式與傳統的室內分布結構完全一致，而多通道方式有多個信號輸入接口，增加了分布系統干路的復雜性，但更適合于大覆蓋、大容量的場景。
3.TD-SCDMA室內分布技術要求
TD-SCDMA室內分布技術要求集中體現技術指標和鏈路損耗上。前者包括信號覆蓋電平、接通率、掉話率、切換成功率、信號外泄和上行噪聲電平值等；而后者則與導頻功率、天線出口功率、邊緣電平、空間損耗等相關。
a.技術指標
(1)信號覆蓋電平
標準層、裙樓：目標覆蓋區域內95%以上位置，前向接收功率≥-85dBm，Ec/Io≥-10dBm。
地下層、電梯：目標覆蓋區域內95%以上的位置，前向接收功率≥-90dBm，Ec/Io≥-9dBm。
(2)接通率
要求在目標區域內98%的位置，99%的時間，移動臺可接入網絡。
(3)掉話率
忙時話務統計：掉話率<1%(以蜂窩基站為信號源)；掉話率<2%(以直放站為信號源)。
(4)切換成功率
室內外小區和室內各小區之間的切換成功率>94%。
(5)信號外泄
室內基站泄漏至室外10米處的信號強度應不高于-90dBm。
(6)上行噪聲電平
在基站接收端位置收到的上行噪聲電平小于-113dBm/1.25MHz。
