城市移動通信網絡覆蓋方法的研究

摘要  針對城市網絡建設的困境，對不同的應用場景，提出具體的解決方案并列舉案例，重點闡述了城市弱覆蓋和投訴熱點地區網絡工程建設情況。

關鍵詞  網絡建設  困境  多場景覆蓋解決

1、引言

隨著3G運營的全面啟動和GSM運營的持續推進，運營商在網絡工程建設中遭遇了大量新的困難和問題。

當前市區網絡工程建設主要面臨以下三方面的的困境：

一是城市快速建設：影響網絡質量的復雜環境不斷涌現。高層建筑越來越多，大型住宅小區樓群密集，弱覆蓋和無覆蓋不斷出現。二是站點選址困難：TD-SCDMA網絡建設的全面啟動和GSM網絡建設的持續推進，市區基站選址更加困難，城市發展速度的加快，增添了選址的不確定因素；另外網絡布局對站址的唯一性要求也越來越高。三是社會輿論影響：人民群眾對法律維權意識日趨增強，媒體對基站輻射的負面不實報導造成社會輿論對電磁輻射的誤解，增加網絡建設不利因素。

根據中國移動河南公司洛陽分公司的網絡工程建設實際經驗，以及具體場景的差異，本文提出了針對不同場景網絡覆蓋的可行性途徑（思維方法）以及幾種具有一定指導意義和實用價值的網絡覆蓋方法。

2、解決網絡覆蓋的思路

（一）轉變網絡建設傳統思維

通過對當前網絡工程建設中所面臨的困境分析可以看出，對于一些難點、重點區域已不能采用傳統意義上的建站方式加以解決。例如科研軍工單位、學校、居民生活小區可采用美化天線、小區覆蓋等多種手段加以解決。

（二）增強網絡建設前瞻性意識

針對城市中長期規劃制定建設方案，特別是在建項目，如高層住宅、高檔寫字樓、大型小區等，在客戶未入住之前提早著手安排，避免客戶入住后增加建站難度，影響用戶感知。

（三）爭取地方政府最大支持

借助TD-SCDMA網絡作為國家支持的民族產業這一建設契機，充分強調發展TD-SCDMA是國家意志這一關鍵概念，爭取政府最大支持，對政府機關辦公樓頂、企事業單位、市政設施和城市綠化帶等資源加以充分利用。

（四）采用基站小型化裝備

盡量采用易安裝、易搬運、易儲存的小型化、輕便化、一體化的基站設備，如采用射頻拉遠技術及建設便攜式移動通信基站等，以便節約建站空間、減輕對周邊環境的影響、降低民眾的關注度，實現順利建成投產。

3、基于不同場景的網絡覆蓋方案

一．利用廣告牌解決道路覆蓋

針對區域：城市干道沿線、街心公園等。

解決方案：廣告牌、美化天線、設備箱和射頻拉遠技術。

針對洛陽城市規劃、建設管理嚴格，基站建設審批難度大，和廣告公司、業主單位等合作，在城市弱覆蓋區域，運用廣告牌資源解決網絡覆蓋難題。

實施效果：洛浦公園沿途道路及周邊高層樓宇覆蓋、望春門街道路覆蓋。

1、洛浦公園沿途道路及周邊高層樓宇覆蓋

洛浦公園是依洛河而建的洛陽市跨世紀生態工程，是洛陽市的城市生態帶，也是洛陽市的東西軸線．洛浦公園橫跨洛河兩岸，縱貫洛陽市五個區，全長約15公里，總面積近1200萬平方米，是洛陽市最大的開放性公園，其南北兩側為濱河大道和高層樓宇。

出于城市景觀考慮，不適宜建設宏蜂窩基站，經現場勘查，在其公共綠地資源內，建設廣告牌型美化天線罩，采用板狀天線、射頻拉遠和遠程供電技術，解決沿途道路及周邊高層樓宇網絡覆蓋問題。

上圖為廣告牌型美化天線罩（內部安裝有板狀天線）和設備箱（遠程設備、遠程供電設備及RRU安裝在此箱內。

2、望春門街道路覆蓋

望春門街，是洛陽新區的一條重要街道，原有洛南小學基站被迫拆除之后，該路段網絡覆蓋質量變差，接通率和掉話率指標不斷惡化，接通率僅為82%、掉話率約為3%。

通過現場仔細勘查，發現在望春門街和開元大道交叉口西北角有一30米廣告塔，高度、位置也比較合適。經和廣告公司協商，我方租用此廣告塔，采用美化天線和射頻拉遠技術，解決望春門街網絡覆蓋問題。

建成后，經實地測試，網絡覆蓋質量明顯改善：接通率提高到99.9%，掉話率下降到0.2%以內。

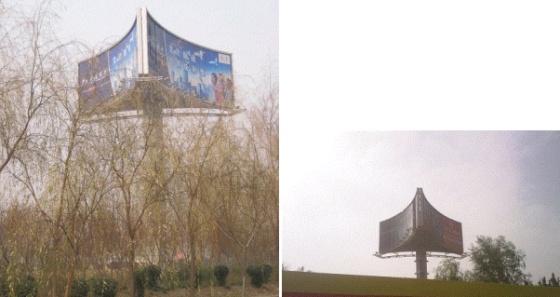

上圖為望春門街口廣告塔實景照片，天線安裝在廣告塔頂部。

二．高桿燈型美化天線解決橋面覆蓋

針對區域：橋面、特殊路段、城市廣場。

解決方案：高桿燈型美化鐵塔、美化天線、射頻拉遠技術和遠程供電技術。

洛河從西向東貫穿整個洛陽城區，將洛陽城市分為南、北兩部分，市區共計建設跨洛河大橋六個。由于河面比較開闊，受河面反射的影響，橋面上網絡覆蓋質量很不穩定，接通率和掉話率指標較差。而在橋頭公園綠地上建設高桿燈型美化天線，采用射頻拉遠和遠程供電技術，就可以解決橋面網絡覆蓋難題。

實施效果：西苑橋橋面及周邊區域覆蓋。

西苑橋，是洛陽市區六個跨洛河大橋之一，是連接澗西區和新區的重要交通樞紐，車流量和人流量很大。

經現場勘查，在西苑橋南端東側公園綠地內建設了高桿燈型美化基站，全面解決了該橋面網絡弱覆蓋問題，也解決了周邊局域網絡覆蓋和容量問題。使該區域接通率由90%提升到99.9%以上，掉話率由3%下降到0.1%以下。

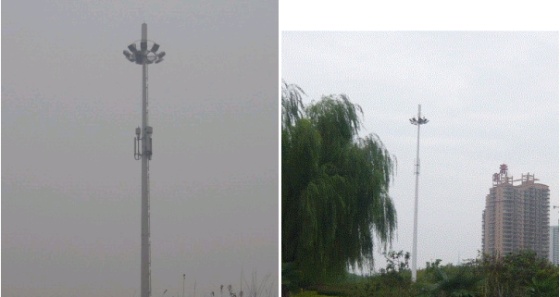

上圖是位于西苑橋南端東側城市綠地內的高桿燈性美化基站，采用射頻拉遠和遠程供電方式，解決西苑橋橋面及周邊區域的網絡弱覆蓋問題。

三. 利用“美化宏站+室分”解決高層樓宇覆蓋

針對區域：高層住宅樓、高層寫字樓。

解決方案：美化天線、宏站及室分。

在洛陽市區有一百多棟高層樓宇，在其高層信號雜亂，經常發生“乒乓切換”，通話質量差，其低層樓段內網絡信號普遍較弱，在電梯及地下停車場內基本沒有網絡覆蓋。

對此，采用“美化宏站+室分”綜合解決樓宇自身和周邊局域網絡覆蓋的解決方案。具體方式：通常都是在高層樓宇頂上采用美化天線建設宏蜂窩基站，解決周邊區域覆蓋；并以宏站為信源對樓宇實施室內分布系統建設，解決樓層、電梯和地下停車場的覆蓋。

實施效果：中泰華庭高檔住宅樓覆蓋。

中泰華庭，位于洛南新區，屬于開發較早的高檔高層住宅樓，共計22層。在室內信號很差，電梯間和地下停車場沒有信號。

經現場勘查，在其樓頂建設宏蜂窩基站，并采用方柱型美化天線，同時以此宏站為信源，采用室內分布系統解決住宅樓室內、電梯、地下停車場的覆蓋問題。

上圖為方柱型美化天線近景實景照片和遠景實景照片。

（四）利用小型“美化天線”解決小區覆蓋

針對區域：大型居民小區。

解決方案：直放站、路燈型美化天線、射燈性美化天線。

小區覆蓋（目前定義為城區七層以下的居民住宅小區），該類覆蓋區域房屋密集、無線鏈路衰耗大，處于1-3層的房間信號較弱，部分區域甚至為盲區，目前用戶投訴數量較多。同時因物業協調、小區居民對輻射的敏感程度不斷提高，宏站建設的難度非常大，也成為解決問題的難點。我們根據網絡覆蓋需要結合小區的實際情況，通常采用“直放站+小型美化天線”的方案，解決網絡覆蓋。

實施效果：亞威金城小區、嵩山家園、帝豪城市花園、河洛世家、新天地花園等大型小區。

亞威金城小區，位于洛陽市老城區北大街，屬于多層住宅小區，建筑較為密集，三層以下的底層信號較差。

經現場勘查，采用1拖4寬帶1800M移頻直放站、在小區到路旁安裝路燈型美化天線、在小區樓頂安裝射燈型美化天線的方案解決覆蓋問題。

建成之后，實地測試，該小區網絡覆蓋質量良好，網絡投訴全面解決。

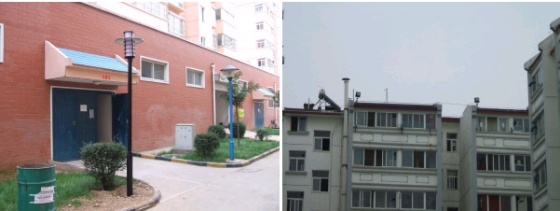

上圖為位于亞威金城小區小區內的路燈型美化天線和位于該小區樓頂?shù)纳錈粜兔阑�天線。
