TD-LTE-Advanced各項指標均達4G要求

TD-LTE-Advanced即指LTE-AdvancedTDD系統，是TD-LTE(即LTETDD)在IMT-Advanced(4G)階段的升級演進。

2005年，3GPP開始進行LTE的標準化工作，與傳統3G以CDMA技術為基礎不同，根據無線通信向?qū)拵Щ�方向發展的技術趨勢，LTE采用OFDM技術為基礎，結合多天線和快速分組調度等新的設計理念，形成了面向下一代移動通信系統的空中接口架構。2008年，LTE第一個版本(Release8)的系統技術規范形成，系統包含F(xiàn)DD和TDD(即TD-LTE)兩種模式，支持最大20MHz的系統帶寬，下行峰值速率超過300Mbps，上行峰值速率也超過了80Mbps，這些指標都遠遠高于目前3G移動通信系統的能力，因此又被稱為“3G演進型系統”。

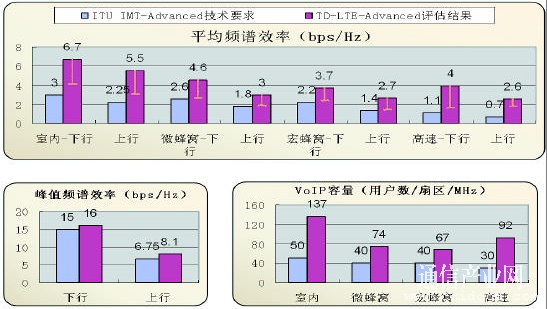

TD- LTE- Advanced 自評估結果與ITU 4G 技術要求的比較情況

與此同時，國際電信聯盟(ITU)一直在關于下一代移動通信系統的市場需求和頻率規劃等方面開展研究工作，為制定4G技術的國際標準建議做準備。2008年3月，ITU正式開始4G候選技術的征集和標準化進程。

響應ITU關于4G候選技術的征集，在LTERelease8的基礎上，3GPP中開始研究后續演進。在R8版本基礎上，以4G移動通信系統的能力要求為指導，開始了LTERelease10版本的研究，并將Release10以及后續版本稱為LTE-Ad-vanced。相應，我們將TD-LTERelease10和后續版本稱為TD-LTE-Advanc-ed。以下一代移動通信系統為設計目標，TD-LTE-Advanced支持100MHz的系統帶寬，峰值速率超過1Gbps。

作為我國推廣的3GTD-SCDMA的演進與發展，TD-LTE/TD-LTE-Ad-vanced成為我國對3G后移動通信技術發展中重點關注的內容，統計數據顯示：“3GPP的國際標準化過程中，在收到的約700篇TD-LTE物理層設計文稿中，來自中國成員的文稿達300篇左右，超過了總數的40%。”出于對TD-SCDMA后續演進技術的關注，中國成員主導了TD-LTE技術的國際標準化過程。2009年10月，中國政府正式向ITU提交了TD-LTE-Advanced作為4G國際標準候選技術。

TD-LTE-Advanced技術特點

1.多址方式

TD-LTE采用OFDM技術為基礎，下行采用OFDMA，而上行根據鏈路特點采用單載波DFT-SOFDM作為多址方式。根據OFDM技術采用子載波分配的特點，系統采用15KHz的子載波帶寬，按照不同的子載波數目，可以支持1.4、3、5、10、15和20MHz各種不同的系統帶寬。在LTE-Advanced中，還可通過載波聚合的方式，聚合5個20MHz的單元載波，實現100MHz的全系統帶寬。

2.幀結構

TD-LTE采用如圖2所示的無線幀結構，無線幀長度是10ms，分為10個長度為1ms的子幀作為數據調度和傳輸?shù)膯挝?即TTI)。其中，子幀#1和#6可配置為特殊子幀，該子幀包含3個特殊時隙：DwPTS、GP和UpPTS，含義和功能與TD-SCDMA系統相類似。

發揮TDD系統可靈活分配時間的特點，TD-LTE支持7種不同的上下行時間比例分配，分配的比例從將大部分資源分配給下行的“下行：上行=9：1”直到上行占用資源比例較多的“下行：上行=2：3”。在實際使用時，網絡可根據業務量的特性靈活地選擇系統配置。

3.MIMO方案

MIMO是TD-LTE系統的一項關鍵技術，根據天線部署形態和實際應用情況可采用發射分集、空間復用和波束賦形三種實現方案。例如，對于大間距非相關天線陣列可采用空間復用方案同時傳輸多個數據流，實現很高的數據速率；對于小間距相關天線陣列，可采用波束賦形技術，將天線波束指向用戶，減少用戶間干擾。

TD-LTERelease8版本支持下行最多4天線的發送，最大可以空間復用4個數據流的并行傳輸，在20MHz帶寬情況下，可實現超過300Mbps的峰值速率。在TD-LTERelease10和TD-LTE-Advanced中，下行支持的天線數目擴展到8，相應最大可以空間復用8個數據流的并行傳輸，峰值速率提高一倍，峰值頻譜效率達到30bps/Hz。同時，TD-LTE-Advanced在上行也引入了MIMO功能，支持最多4天線的發送，最大可以空間復用4個數據流，達到16bps/Hz的上行峰值頻譜效率。

性能評估達到或超過4G要求

TD-LTE-Advanced在作為4G候選提案的準備過程中，已按照ITU規定的4G評估場景對系統性能進行了全面的評估，包括頻譜效率，VoIP容量、業務/切換時延等各項關鍵指標，均達到或超過ITU4G技術要求。圖3是TD-LTE-Advanced自評估結果與ITU4G技術要求的比較情況，在包括“室內”、“微蜂窩”、“宏蜂窩”和“高速”4個所評估的場景中，“平均頻譜效率”和“VoIP容量”兩項網絡運營的關鍵指標都大大超過了ITU的技術要求。

對于近期剛剛完成的技術提交，ITU會議已經對所提交信息的完整性進行了確認，下一步將按照ITU的流程評估技術提案是否滿足4G技術性能要求，并由此決定是否接受為4G國際標準。按照目前的自評估結果，預計TD-LTE-Advanced將順利通過針對技術性能的檢查，成為ITU4G國際標準技術建議。

LTE-Advanced是目前世界上最受關注的4G技術，TD-LTE-Ad-vanced作為其中的TDD部分，系統設計和標準化過程包含了國內相關單位的不懈努力，順利實現了TD-SCDMA相關技術的演進發展。

TD-LTE采用以O(shè)FDM和MIMO作為基本技術，大量采用了目前移動通信領域最先進的技術和設計理念：“全分組域的自適應調度”、“簡化的扁平網絡架構”、“簡化的系統狀態”和“靈活可變的系統帶寬”等，實現了高效的無線資源利用，其性能大大高于目前傳統的3G移動通信系統。更為重要的是，簡化的系統設計使得“低成本、高性能”的設計目標在TD-LTE階段成為可能。

TD-LTE的Release8版本已經完成了系統設計的標準化工作，目前正在進行樣機設備的測試階段，積極準備后續商用網絡的建設和產業推廣。TD-LTERelease10版本(即：LTE-Advanced)在Release8版本上進行了進一步的增強，各項系統指標都達到了ITU對4G移動通信系統4G的技術要求，并且“平均吞吐量”和“VoIP容量”等關鍵指標的評估結果大大超過了ITU的要求。
