1、概述
LTE是3GPP在2005年啟動的新一代無線系統研究項目。LTE采用了基于OFDM技術的空中接口設計，目標是構建出高速率、低時延、分組優化的無線接入系統，提供更高的數據速率和頻譜利用率。
整個系統由核心網絡（EPC）、無線網絡（E-UTRAN）和用戶設備（UE）3部分組成，見上圖。其中EPC負責核心網部分；E-UTRAN（LTE）負責接入網部分，由eNode B節點組成；UE指用戶終端設備。系統支持FDD和TDD兩種雙工方式，并對傳統UMTS網絡架構進行了優化，其中LTE僅包含eNode B，不再有RNC；EPC也做了較大的簡化。這使得整個系統呈現扁平化特性。
系統的扁平化設計使得接口也得到簡化。其中eNode B與EPC通過S1接口連接；eNode B之間通過X2接口連接；eNode B與UE 通過Uu接口連接。
圖1-1 LTE系統網絡架構
2、物理層過程
本文重點討論LTE空中接口物理層的一些主要過程。
2.1 下行物理層過程
2.1.1 小區搜索過程
UE使用小區搜索過程識別并獲得小區下行同步，從而可以讀取小區廣播信息。此過程在初始接入和切換中都會用到。
為了簡化小區搜索過程，同步信道總是占用可用頻譜的中間63個子載波。不論小區分配了多少帶寬，UE只需處理這63個子載波。
UE通過獲取三個物理信號完成小區搜索。這三個信號是P-SCH信號、S-SCH信號和下行參考信號（導頻）。
一個同步信道由一個P-SCH信號和一個S-SCH信號組成。同步信道每個幀發送兩次。
規范定義了3個P-SCH信號，使用長度為62的頻域Zadoff-Chu序列。每個P-SCH信號與物理層小區標識組內的一個物理層小區標識對應。S-SCH信號有168種組合，與168個物理層小區標識組對應。
在獲得了P-SCH和S-SCH信號后UE可以確定當前小區標識。
下行參考信號用于更精確的時間同步和頻率同步。
完成小區搜索后UE可獲得時間/頻率同步，小區ID識別，CP長度檢測。

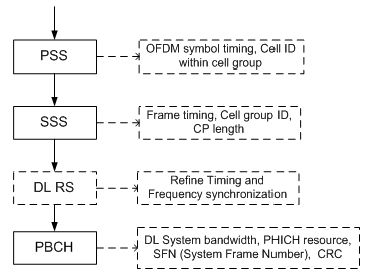

圖2.1.1-1 小區搜索過程
2.1.2 下行功率控制
下行功率控制適用于數據信道（PDSCH）和控制信道（PBCH、PDCCH、PCFICH和PHICH）。

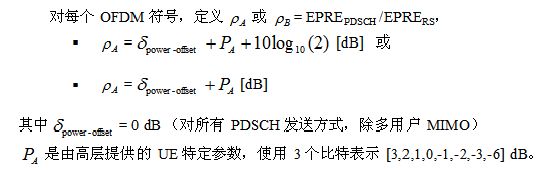

eNode B 決定每個資源單元的下行發射功率。對于數據信道（PDSCH）方法如下：
2.1.2.1 eNodeB RNTP 限制
系統通過定義“RNTP (Relative Narrowband TX Power) ”來支持可能進行的下行功率協調，該消息通過X2接口在基站間交換。

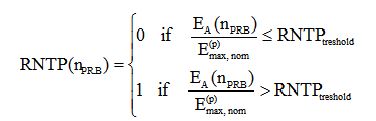

RNTPtreshold 定義了一個門限，由RNTP(n PRB)以比特圖的形式指示每個PRB將要使用的發射功率是否超過該門限。RNTP(n PRB)由下式確定：

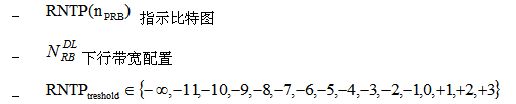

其中：
nPRB PRB 數目
EA：不包含參考符號的OFDM符號中的數據子載波的發射功率
EB：包含參考符號的OFDM符號中的數據子載波的發射功率
