TD-SCDMA HSUPA系統中HARQ方案的研究

摘要　本文介紹了TD-SCDMA HSUPA系統的關鍵技術及其工作流程，提出了幾種不同的HARQ機制，并對其性能進行了仿真分析，為TD-SCDMA HSUPA系統的實現提供了參考。

1、引言

為了滿足用戶對上行傳輸?shù)男阅苄枨螅?GPP在HSDPA（High Speed Downlink Packet Access）規范發布之后又啟動了HSUPA（High Speed Uplink Packet Access）研究項目。HSUPA的目標是通過提高小區的吞吐量和高數據速率的覆蓋來提高上行鏈路空中接口容量利用率以及終端用戶的體驗。為支持這種高速數據傳輸率，HSUPA引入一種新的傳輸信道E-DCH（增強型專用傳輸信道）。E-DCH可以用來傳輸分組業務數據，它支持變速率傳輸，快速重傳和快速分組調度等。本文結合HSUPA協議，分析了快速重傳的特點，研究了在TD-SCDMA HSUPA系統中進行快速重傳的幾種方案。

2、TD-SCDMA HSUPA關鍵技術及工作流程

2.1　TD-SCDMA HSUPA的關鍵技術

HSUPA是一些無線增強技術的集合，利用HSUPA技術可以在現有技術的基礎上使得上行峰值速率有很大的提高，并在上行鏈路得到更大的吞吐量。TD-SCDMA HSUPA主要采用了如下兩種技術：物理層快速混合重傳，基于Node B的快速調度。

2.1.1　物理層快速混合重傳

在HSUPA中采用的是快速HARQ（混合自動重傳請求），該技術允許Node B對錯誤的接收到的數據快速請求重傳，其功能在媒體接入控制高速（MAC-hs）層實現，該層在Node B處終止。而在過去R99中，數據包重傳是由RNC控制下的RLC重傳完成的。在透明模式（AM）下，RLC的重傳涉及RLC信令和Iub接口傳輸，重傳延時超過100 ms[1]。這樣，快速HARQ的重傳時延遠低于RLC層的重傳時延，大大降低了TCP/IP和時延敏感業務的時延抖動。

2.1.2　基于Node B的快速調度

在上行增強技術中，為了實現低時延和快速資源分配，調度和混合自動重傳請求必須靠近空中接口，因此提出了基于Node B的快速調度[2]，在HSUPA中通過引入新的MAC實體，在Node B端加入MAC-e，由MAC-e來負責調度和HARQ。文獻[3]指出，在1.28M TDD模式下，采用基于此項技術，在5s持續時間的游戲業務模型中可增加系統容量8%，而500 ms的大概可以增加50%，這是因?yàn)闃I(yè)務時間越長，對于縮短時延的優勢就越不明顯。因此，如果分組數據業務都是突發短分組的情況下，系統的吞吐量會因?yàn)椴捎没�于Node B的快速調度而得到顯著的改善。

2.2　TD-SCDMA HSUPA的工作流程

圖1　HSUPA工作流程

圖1給出了HSUPA的工作流程，從圖中可以看出HSUPA把調度和重傳控制的功能從RNC移到了Node B端。HSUPA工作流程具體步驟描述如下：

（1）UE根據信道質量、可用發射功率、緩沖區中待傳輸數據量決定要申請的速率，并向Node B發出申請。

（2）Node B調度器根據系統中采用的調度算法算出各個用戶的優先級，并據此將各用戶排隊。

（3）按照優先級，Node B根據系統熱噪聲的增加量（RoT，noise over thermal）或者終端吞吐量，并結合用戶申請的速率，對隊列中的各個用戶決定分配的速率，并通過E-AGCH/E-RGCH發送調度指令通知UE。

（4）UE通過E-DPDCH發送數據包，并通過E-DPDCH傳送相應控制信息。

（5）Node B對E-DPDCH上的數據包進行解調，并根據crc的檢錯結果在E-HICH上發送ACK/NACK響應。

（6）UE根據收到的ACK/NACK決定是否重傳，若收到NACK消息，需重傳，直到收到ACK消息或者到達系統設定的最大重傳次數為止。

3、幾種HARQ方案的比較研究

在HSUPA系統中，系統的吞吐率和傳輸延時是表征系統性能的重要參數。Turbo碼出現后，人們開始對turbo碼的3種傳統類型的ARQ重傳機制進行研究[3]。本文通過對不同HARQ方案的比較研究，仿真了其性能，為TD-SCDMA HSUPA的實現提供了可行的參考。

3.1　傳統HARQ方案

傳統HARQ技術按其重傳數據包所含內容的不同，可分為3類：Type-Ⅰ H-ARQ、Type-Ⅱ-ARQ和Type-Ⅲ H-ARQ。文獻[4]中對這3類機制作了詳細的描述。

這3類基本的HARQ機制，在信道條件非常惡劣，為了防止無休止的重傳，需要在接收端設置一個最大重傳次數，如果達到重傳次數，無論解碼正確與否，都將解碼結果輸出給用戶。繼而進行下一個數據包的傳輸。另外，這3種基本HARQ編碼方案在收端譯碼前的組合方式有兩種。一種是傳統的CC，即Chase組合譯碼，它的特點是每個重傳分組都一樣，而且在譯碼前，需要將經過信噪比SNR加權的多個接收分組進行組合。這種方法能帶來分集增益，但因復雜度比較高，目前研究和應用的較少。另一種是IR，即增加冗余組合譯碼，它的特點是重傳分組不是整個碼塊的簡單重復，而是需要增加一些附加信息。這里以Type-Ⅱ H-ARQ為例，介紹其碼合并方式。

設發送端原始數據為m1,1,m1,2，m1,3,m1,4,m1,5……，經過turbo編碼后數據為：

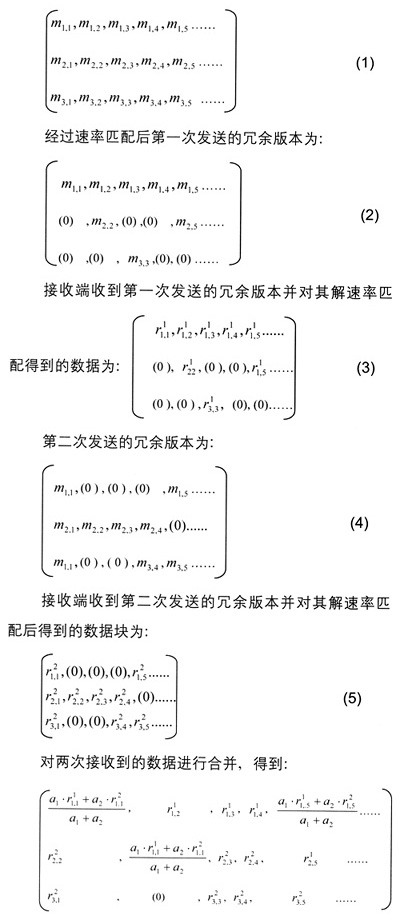

上式中α1為第一次冗余版本到達接收端的載干比，α2為第二次冗余版本到達接收端的載干比。合并時，對于某一比特位的比特，先后兩個冗余版本都未將其打掉（打掉比特用0表示），按最大比合并；有一冗余版本被打掉，合并結果為沒被打掉的冗余版本對應的比特值；兩個冗余版本都被打掉，合并結果為0。

3.2　CA-HARQ方案

由系統吞吐率的定義知，能夠使接收端正確譯碼的校驗比特是必需的有用信息，而額外的校驗比特就是冗余的無用信息。減少傳送的無用冗余比特的數目就可以提高吞吐率。不難看出，傳統的Type-Ⅱ HARQ重傳僅考慮了冗余版本不同的打孔位置，沒有考慮此時的信道狀況，速率局限于幾個固定值，造成了系統吞吐率的浪費。由此，Mantha提出了一種新的重傳方案CA-HARQ（Capacity-Approaching HARQ），以最小的幅度遞增傳輸校驗位，直到接收端正確譯碼。這樣傳輸?shù)娜哂嘈ｒ?yàn)比特的數目就可以最小化，從而使吞吐率達到最大[5]。傳送數據時，首先傳送信息位，如果不能正確接收，再傳送校驗位。系統通過PSI（Parity Spreading Interleaver）實現對校驗位的抽取。PSI將turbo編碼器輸出的校驗位分組，每次收到NACK后，選擇不同子集的校驗位傳送。每個子集的校驗位的數目和位置可以靈活地設定，從而實現任意速率的抽取。例如，第1次重傳使用5%的校驗位，第2次的重傳使用10%的校驗位，依次類推。PSI的抽取矩陣如表1所示：

表1　PSI抽取矩陣

抽取矩陣中，“1”表示該位被傳輸，“0”表示被打掉，不會被傳輸。tij表示抽取矩陣第i行j列的元素，則次傳送的比特?cái)?shù)為。

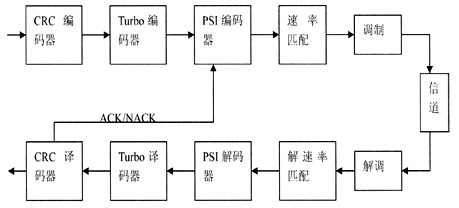

CA-HARQ的系統模型如圖2所示。假定反饋信道無錯，CRC校驗位足夠長，可以忽略未檢測出的錯誤概率。發送端經過turbo編碼后得到系統位和擴展校驗位，首次發送時只發送系統位，接收端進行turbo譯碼，若有錯誤發生，則向發送端發送NAK信號，要求重傳。此時發送端對擴展檢驗位進行校驗位交織器PSI編碼器編碼輸出，根據信道的狀態和反饋信號選擇發送的比特。對應接收端的PSI解碼器根據PSI抽取規則，首先將校驗比特還原相應的位置，然后將前幾次傳輸?shù)腻e(cuò)誤的數據結合本次重傳的冗余信息進行最大比合并，進行turbo譯碼。根據turbo譯碼輸出的CRC值，判定接收的對錯。

圖2　CA-HARQ系統模型

ARQ系統的吞吐率指的是接收端正確接收數據幀時，幀中信息比特的數目k和發送端發送所有比特總數Nαν的比值：，Nαν包括信息比特、CRC校驗比特和其他所必須的校驗比特。設經過M次重傳，接收端可以正確譯碼，則其中，Pi表示第i次重傳正確接收數據的概率；Ni表示第i次重傳的比特?cái)?shù)。初始只傳輸信息比特（k位）和CRC校驗比特（r位）（N0=k+r）[6]。

3.3　改進的CA-HARQ方案

CA-HARQ存在一個問題，就是當信道條件比較惡劣時，需要多次重傳才能實現正確接收，這不僅帶來了很大的延遲，而且也造成了系統吞吐量的浪費。針對這一問題，文獻[7]提出了一種改進的CA-HARQ重傳方式，該方式根據信道狀況白適應的傳送校驗位，減少了傳輸延遲，而且實現簡便，不需要復雜的信道估計。具體改進的方法是，根據信道狀態選擇初始傳送的校驗位數目，初始傳送校驗位的數目由之前傳送的N幀數據決定。

具體實現如下：

（1）參數定義

傳送序號：每次重傳的標志，對應于打孔矩陣中的行。重傳中傳送的比特是打孔矩陣中該行為1位置上的比特。

起始傳送序號：每幀開始時的傳送序號。傳送的比特是打孔矩陣中從開始到起始傳送序號所對應的所有行中為1的位置上的比特。

結束傳送序號：每幀傳輸結束（正確接收）時的傳送序號。

（2）傳輸規則

起始幀：首先傳送信息比特，如不能正確譯碼，則傳送校驗位比特。起始傳送序號為1。每傳輸一次，譯碼器將接收到的符號和前面?zhèn)魉偷姆�號�?lián)合進行譯碼。若有錯，傳送序號加1，繼續傳輸，直到接收端正確譯碼，或?qū)⑺�有的校�?yàn)比特傳送完成，仍不能正確譯碼，則重傳所有冗余比特，重傳比特與以前的對應比特進行chase合并，再進行譯碼，直到接收端正確譯碼。

后續幀：首先傳送信息比特，如不能正確譯碼，則傳送校驗位比特。第1次傳輸?shù)男ｒ?yàn)位根據前N幀的傳輸狀態確定：如果以前N幀的最小結束傳送序號是m，則將m設為本幀的開始傳送序號，那么本次重傳的校驗位數目為。如果第1次的校驗位仍然不能使數據幀正確接收，則傳送序號加1，繼續傳輸，直到接收端正確譯碼。

4、仿真及分析

仿真條件：在AWGN和平坦衰落的Rayleigh信道下，用matlab分別仿真了以上方案的性能：吞吐率和傳輸時延。幀長定為200比特。CRC校驗碼采用24比特的crc校驗碼，其生成多項式為gCRC24(D)=D24+D23+D6+D5+D+1。采用LOG-MAP算法，碼率為1/3的Turbo譯碼，最大迭代次數為5。調制方式為QPSK。SNR范圍為-2～10dB。傳輸數據時，起始重傳序號是根據前面?zhèn)鬏數腘幀的數據傳輸情況確定的。這里暫定N=2，即以前兩幀數據傳輸?shù)那闆r確定本幀重傳的起始序號。

由圖3-圖6所示�？梢钥吹剑�在高斯信道下，改進的CA-HARQ方案的重傳次數與傳統HARQ的重傳次數比較接近，與CA-HARQ相比都有了明顯的減少，重傳4次時已有4db的改善；吞吐率方面改進的CA-HARQ和CA-HARQ類似，比傳統HARQ有了較大改善。在Rayleigh信道下，改進的CA-HARQ方案重傳次數優勢明顯，不僅遠遠小于CA-HARQ，甚至比傳統的HARQ方案也有一定程度的改善，這說明改進方案在信道條件較惡劣時更為適宜；吞吐率方面在信噪比比較小時比CA-HARQ略有改善，但并不明顯，SNR＜0時，大約有0.5db的改善，這是因?yàn)楦倪M(jìn)HARQ的首次重傳是根據前面的傳送決定的，一定程度上反映了信道狀況，減少了冗余比特的重傳。

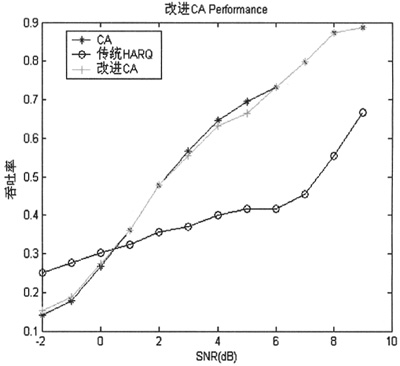

圖3　AWGN下不同HARQ方案重傳次數的對比

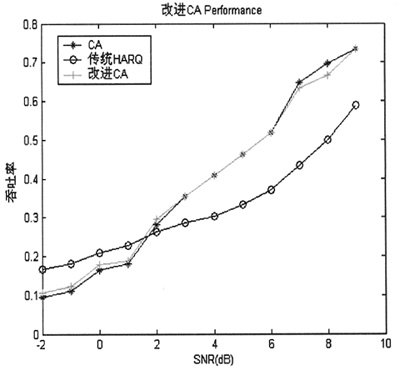

圖4　AWGN下不同HARQ方案吞吐率的對比

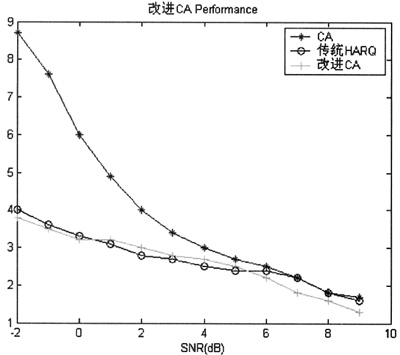

圖5　Rayleigh信道下的重傳次數對比

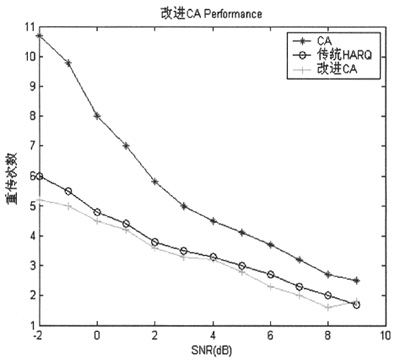

圖6　Rayleigh信道下的吞吐率對比

因此，改進的CA-HARQ方案能夠在傳輸延時和吞吐率上兼容傳統HARQ和CA-HARQ的優點，傳輸延時小、吞吐率高，適合作為TD-SCDMA HSUPA系統的一種HARQ重傳方案。

5、小結

隨著TD-SCDMA的商用，HSUPA必將得到更廣泛的需求。在擁有良好的發展前景下，高效的重傳機制無疑是TD-SCDMA HSUPA占領更大市場份額的有效保證之一。本文通過對幾種HARQ方案的研究，為TD-SCDMA HSUPA系統的實現提供了切實可行的參考。
