IEEE 802.15.3高速率WDPAN標準研究

IEEE 802.15.3高速率WDPAN（無線數據個域網）標準目標是提供要求的物理層（PHY）無線數據速率并滿足媒質接入控制層（MAC）的QoS要求，而且支持低功率、低成本、近距離的數字圖像與多媒體客戶應用。高速WDPAN工作于無需批準的2.4GHz頻段，數據速率最高可達55Mbit/s。與現有的無線數據局域網相比，802.15.3高速率WDPAN技術適用于便攜式通信設備、電子設備，而且使用效果較好。在小范圍內可使手提式用戶的電子和通信設備之間有Ad hoc連接功能，這種連接允許的無線數據速率遠高于20Mbit/s，在保證帶寬的條件下，可以提供要求的服務質量（QoS）。802.15.3高速數據WDPAN技術可用于替代家庭娛樂系統的有線傳輸技術，包括高分辨率電視、高保真音響、DVD以及基于高質量圖像并且使用多個控制臺和虛擬立體眼鏡的互動式游戲。

1、802.15.3與其他標準的比較

表1總結了IEEE 802.15.3標準與IEEE 802.11a、b和g及藍牙標準相比較的一些關鍵特征。如表1所示，由于802.15.3設備有近距傳輸?shù)囊�求，所以它在工作時電流比802.11裝置要小。從Ad hoc網絡技術的觀點來看，設備能在較短的連接時間內與已存在網絡相連是很重要的。

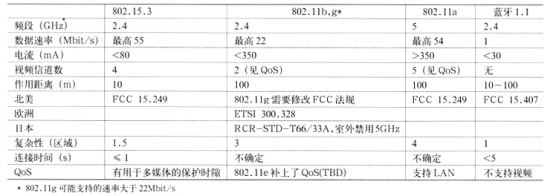

表1　IEEE 802.15.3與其他標準的比較

2、802.15.3 MAC層

802.15.3 MAC層協議要求連接時間小于1s�？紤]法規要求時，應當指出由于日本規定工作于5GHz頻段的WDPAN設備不能用于室外，所以工作于2.4GHz頻段的設備就有較大的優越性。對世界范圍的WDPAN應用來說，也禁止大多數便攜式WDLAN設備在室外使用5GHz頻段。

802.15.3 MAC層規范的設計就能支持Ad hoc網絡，多媒體QoS規定和電源管理。在Ad hoc網絡中，設備根據所在環境網絡條件決定承擔主站或從站的功能。Ad hoc網絡中的設備不需要經過復雜的設置過程就可接入或脫離已存在的網絡。802.15.3 MAC層規范有支持多媒體QoS的條款。圖1給出了MAC層的超幀結構，包括一個網絡信標間隔，一個競爭接入段（CAP）和一個為保護時隙（GTS）預留的自由競爭段（CFP）。在CAP和GTS字段間的邊界可動態調整。每個超幀開始的時候傳送一個網絡信標，它載有WDPAN的專用參數，包括電源管理和新設備接入Ad hoc網絡的信息。保留的CAP字段用于傳送短的無線數據突發，或由網絡中設備產生的信道接入請求等這類無QoS的數據幀。CAP字段的媒體接入機制是多重接入沖突偵聽/避免沖突（CSMA/CA）。超幀的剩余持續時間保留給GTS用于插入有特定QoS規定的數據幀。在GTS中傳送的無線數據種類可以從大的圖像或音樂文件至高質量音頻或高分辨率視頻數據流。電源管理是802.15.3 MAC層協議的重要特點之一，這種設計使它在接入WDPAN時可以顯著減小電流消耗。在節電模式時，它仍然維持QoS規定。

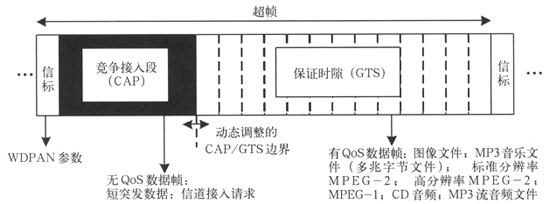

圖1　IEEE 802.15.3一個MAC超幀

3、802.15.3物理層

3.1　物理層概述

802.15.3 PHY層工作在2.4GHz到2.4835GHz間的無需批準頻段，并且它的設計可以達到與高分辨率視頻和高保真音頻分發匹配的11～55Mbit/s無線數據速率。802.15.3系統傳碼率是11Mbaud。在規定傳碼率的前提下指定5種不同的調制方式，即速率為22Mbit/s的未編碼正交PSK（QPSK）調制，網格編碼的QPSK和16/32/64正交幅度調制（QAM），各自的速率分別為11、33、44、55Mbit/s（TCM）。基本的調制方式是差分編碼的QPSK。依靠兩端設備的能力，通過使用8狀態2D網格編碼的16/32/64 QAM方案可使數據速率達到更高的33～55Mbit/s。為減輕眾所周知的隱藏節點問題的影響，這個規范采用了極穩健的11Mbit/s QPSK TCM傳輸方式。802.15.3信號占用的帶寬是15MHz，它在無需批準的2.4GHz頻段最多允許安排4個固定頻道。發射功率電平符合FCC 15.249法規要求，目標值為0dBm。

用于802.15.3 PHY層使用的射頻和基帶處理器最適合在小于10m的短距離內傳輸，這使得低成本和小型化的MAC層及PHY層的實現電路能集成在用戶設備中。希望整個系統能方便地裝入一個袖珍閃卡里。PHY層在發送和接收數據時電流消耗也應小于80mA，在節電模式時電流應達到最小值。

3.2　物理層調制與編碼

IEEE 802.15.3 PHY層標準指定的QAM信號星座如圖2。所有指定調制方式的傳碼率都是11 Mbaud。因此，對于未編碼的QPSK調制，PHY層原始數據速率是22Mbit/s，由于網格編碼引入了1bit/symbol的冗余，故網格編碼QPSK及16/32/64 QAM各自的數據速率可達到11、33、44和55Mbit/s。

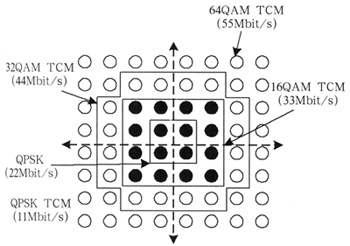

圖2　信號星座圖

一種2D 8狀態（2D-8S）網格編碼被用于QPSK及16/32/64 QAM調制方式。2D-8S QPSK及16/32/64 QAM TCM編碼器的實現過程見圖3。在16/32/64 QAM TCM方式中，低位的3bit用于D0、D1、…、D7八個子集的選擇，對圖2所示的星座圖使用集分割法則產生8個子集。對于16/32/64 QAM星座圖，每個子集各包含2、4和8個符號。剩下的高位比特（16/32/64 QAM分別為1、2和3bit）用于從每個子集中選擇一個符號。在QPSK。TCM模式，低位2bit用于D0、…、D3四個子集的選擇，每個子集中只有一個符號。集分割的基本原理是在每一級集分割后，應使符號間的歐幾里德最小距離的平方值增大。

圖3　可變長度PHY層幀結構

3.3　物理層幀結構

IEEE 802.15.3 PHY層幀結構包含有一個前置碼、凈荷、循環冗余校驗（CRC）和網格尾比特，如圖3所示。前置碼含有10段特定的恒定振幅零自相關（CAZAC）序列。每一段CAZAC序列中包含16個QPSK碼元。前置碼用于各種信號控制功能，如增益調整，載波偏移補償，符號定時調整，信道估計及均衡器系數計算等。前置碼的長度和個數由整個符號響應的長度決定。16bit碼元長度已完全能處理一個長為1.5μs的全符號響應，這種響應應該包括所有信號形成濾波器及延遲擴展信道帶來的影響。最大可容納凈荷數為2048 byte。它的后面是CRC比特和網格編碼尾碼元。為了有助于接收機的序列解碼處理，在每個分組的末端加上2個碼元間隔的網格編碼尾碼元，其目的是使ICM編碼的結束狀態確定。在QPSK TCM模式中編碼尾碼元延長到3個碼元。

4、小范圍室內傳播信道的特征

在無需批準2.4GHz頻段的小范圍室內傳播信道可以用一個指數衰減（延遲擴展）瑞利衰落信道模型來描述。信道的沖激響應由相位均勻分布和幅度瑞利分布的隨機復抽樣組成，平均幅度響應隨時間指數性衰減。因?yàn)橥ㄐ旁O(shè)備和它通信的目標都在發信號范圍內移動，所以信道特征會隨傳輸突發的變化而劇烈改變。由于多徑效應，信道的頻率響應表現為深而寬的頻譜陷波。在2.4GHz工業、科學和醫用（ISM）頻段，802.15.3信號占用的固定帶寬是15MHz。幾個頻譜陷波可能會出現在15MHz信號帶寬的某一特定部分。前面已提過，因?yàn)槟繕?biāo)在通信媒質中的移動，所以這些頻譜陷波的位置和劇烈程度會隨著傳輸脈沖串的變化而變化。

室內傳播信道在建立可靠的高速數據通信方面面臨著巨大的挑戰。這些挑戰表現在它們自己也處在嚴重的衰落和多徑傳播狀態中，并且導致信號頻譜中有多個頻譜陷落。這些問題綜合起來就成為隨傳輸突發改變而產生的信道時變特征。已經證明在接收機中使用均衡器時可以減輕因信號通過室內傳播信道產生失真的影響。此外，因?yàn)樾诺赖臅r(shí)變特性，所以均衡需要在單個突發的基礎上進行。為了能在接收機中實現快速均衡，802.15.3標準規定應使用周期性CAZAC前置碼。

5、802.15.3接收機性能

IEEE 802.15.3的接收機靈敏度定義為最小收信號電平，在加性高斯白噪聲（AWGN）環境中該電平的誤比特率（BER）性能要小于10-5。802.15.3接收機的噪聲帶寬是11MHz，它決定了接收機中AWGN功率的大小。靈敏度計算時接收機噪聲系數設為12dB。QPSK TCM、QPSK和16/32/64 QAM TCM（11、22、33、44、55Mbit/s）傳輸模式要求的接收機靈敏度分別是-82、-75、-74、-71及-68dBm。根據BER小于時的信號噪聲比（S/N）要求，QPSK TCM、QPSK和16/32/64 QAM TCM方案的S/N值必需分別達到5.5、12.6、13.5、16.6及19.8dB。

對基于最小均方誤差判決反饋均衡器（MMSE-DFE）的接收機進行仿真用于估計一個802.15.3系統的性能。為了對2D-8S網格編碼傳輸信號進行解碼，要對MMSE-DFE的結構進行一些修改。用于系統性能估計的仿真要考慮載波頻率及碼元定時偏移的影響。在仿真中載波頻率和碼元定時偏移分別是-300kHz和-25×10-7。

根據在均衡器輸出端觀察到的S/N可導出MMSE-DFE的性能。由于假設信道時變以突發為基礎，所以可以從瑞利衰落信道的1000個樣值求得S/N性能的概率分布，該瑞利衰落信道的時延擴展均方根值為75ns。平均收信號電平是-59dBm，在瑞利衰落延遲擴展信道上通過1000次仿真運行測得該值。對8個前饋抽頭和4個及6個反饋抽頭的MMSE-DFE聯合仿真結果表明前饋濾波器有8個抽頭就足夠了，而反饋濾波器至少要6個抽頭才能確保較佳的性能。在數據速率為55Mbit/s且有AWGN影響時的BER要達到10-5時，此時64 QAM/TCM調制方式要求的S/N為19.8dB。仿真中取瑞利衰落信道延遲擴展RMS最大值為75ns，98%的仿真結果可獲得20dB以上的S/N值。實際短距離室內傳播信道引入的延遲擴展RMS典型值約為25ns。因此，可以判定即使是在802.15.3標準支持的最高數據速率55Mbit/s，在98%的信道上都可以建立可靠的通信鏈路。接收機中另一個很有意義的性能量度是錯幀率（FER），可以在與接收機靈敏度有關的各種收信號電平下來測定。由于瑞利衰落信道的時變特性以突發為變化單位，故可以用數千個隨機產生的瑞利衰落信道響應求得FER值。在仿真中取幀長為8192bit（1024byte）。取數個不同的收信號電平測得FER，所取收信號電平比已仿真調制方式要求的接收機靈敏度要高出7～15dB。仿真中取延遲擴展RMS值為25ns。

6、結束語

本文給出了IEEE 802.15.3高速率WDPAN（無線數據個域網）標準的關鍵特征。該標準能夠?yàn)槎嗝襟w業務建立有QoS支持的Ad hoc連接，易于接入或脫離現存網絡，降低電池功耗的高級電源管理，低成本和易于實施的MAC層和PHY層，最適合近距離（小于10m）通信，支持最高達55Mbit/s的視頻及高質量音頻傳輸。
