TD-SCDMA HSDPA組網分析

1、引言

HSDPA是TD-SCDMA系統提高下行容量和數據業務速率的一種重要技術。與R4架構相比，HSDPA在不改變?cè)�有版本網絡架構的情況下引入了自適應調制編碼AMC、混合自動重傳HARQ等關鍵技術，并將分組調度器從RNC移到Node B中，以便在Node B中實現MAC-hs協議控制的快速分組調度。通過HSDPA技術，下行PS數據業務速率可以提高到10Mbit/s以上，而且，HSDPA技術還可以和OFDM、MIMO等新技術結合，提供更高的數據傳輸速率。

2、HSDPA關鍵技術

2.1　自適應調制編碼AMC

AMC是HSDPA中采用的典型的鏈路自適應技術，其核心思想就是網絡側Node B根據當前UE上報的無線信道質量狀況（CQI）和網絡資源的使用情況，選擇最佳的下行鏈路調制和編碼方式，以確定發送數據的速率，從而盡可能地增大終端用戶的數據吞吐量，降低傳輸遲延。

當用戶處于有利的通信點，如靠近Node B時，則選擇高階調制和高速率的信道編碼方式，如16QAM、3/4編碼速率來傳送用戶數據，從而得到較高的傳輸速率；而當用戶處于不利的通信點，如遠離Node B時，則選取低階調制方式和低速率的編碼方式，如QPSK調制、1/4編碼速率來傳送用戶數據，從而保證通信質量。

2.2　混合自動重傳請求HARQ

HARQ是自動重傳請求（ARQ）和前向糾錯（FEC）技術相結合的一種糾錯方法。當接收方在解碼失敗的情況下，保存接收到的數據，并要求發送方重傳數據，接收方將重傳的數據和先前接收到的數據進行組合，這樣可以提高系統性能。

HARQ有兩種重傳方式，一種是在重傳時，重傳數據與初次發送時相同，這種方式被稱為Chase Combine（CC）或Soft Combining；另一種是被重傳的數據與前次發送數據有所不同，這種方式被稱為增量冗余Incremental Redundancy（IR）。后一種方式的性能要優于第一種，但在接收端需要更大的內存。

2.3　快速分組調度

HSDPA技術為了能更好地適應無線信道的快速變化，將調度功能單元放在Node B新增的MAC-hs功能實體中而不是RNC中。根據無線信道的質量狀況、等待發送的數據量、業務的優先級、UE的能力級以及可分配的資源等因素，分組調度算法可快速地實現共享資源的最優分配。調度算法一般有輪循（Round Robin）調度算法、比例公平（Proportional Fair）調度算法和Max C/I調度算法。其中，比例公平調度算法解決了小區吞吐量和服務公平性之間矛盾，并且該算法還有實現容易、反映速度快等的優點，是所有分組調度算法中相對較好的。

2.4　多載波HSDPA

TD-SCDMA單小區多載波是指在一個小區內同時支持多個載波，其中定義一個主載波，其它載波為輔載波。只有主載波TS0時隙上有公共控制信道，而專用信道可配置在主載波和輔載波上。這樣，在不增加小區數量，不影響鄰區關系和TS0公共物理信道覆蓋的前提下，通過增加載波擴大了小區的容量。

多載波HSDPA是指一個UE可以同時使用多個載頻的HSDPA資源，這樣使得UE的理論峰值速率大大提高，理論上單載波HSDPA理論峰值速率為2.8Mbit/s，當采用N載波時，理論上可以獲得N倍的2.8Mbit/s的峰值速率。

3、TD-HSDPA組網形式

目前從實際情況來看，TD-HSDPA單獨組網還不能承載CS域業務，所以這種組網方式一般不存在，我們只考慮在R4網絡規劃的基礎上進行HSDPA的組網。這種R4與HSDPA混合組網的載波配置方案有獨立載波、混合載波混合時隙和混合載波獨立時隙三種方式。

3.1　HSDPA獨立載波組網

獨立載波組網是指在同一個扇區內，HSDPA和R4網絡分配不同的載波資源。HSDPA獨享一個或多個載波，并且只提供HSDPA服務，而R4載波內只能提供R4服務。如圖1所示。

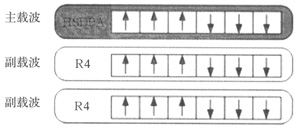

圖1　HSDPA和R4業務分載波配置

根據用戶業務模型，可以考慮HSDPA和R4業務兩種不同的載波分配比例，在網絡建設初期，話音業務需求相對較大，可以采用R4業務占2個載波，HSDPA業務占1個載波，隨著網絡建設的發展，數據業務的用戶逐漸增多，可以采用R4業務占1個載波，HSDPA業務占2個載波。

獨立載波組網時，建議不同載波的時隙切換點要相同。當上下行時隙比3:3組網時一般會出現HSDPA上行資源利用不足，時隙比2:4組網時則R4下行資源利用不足。

3.2　HSDPA與R4混合載波組網

3.2.1　HSDPA與R4混合時隙

混合時隙是指在同一載波上HSDPA與R4話音共同占用同一時隙的碼道，如圖2所示。在這種情況下HSDPA和R4話音可以共享碼資源與功率資源，提高了資源利用率，但同時由于HSDPA業務信道高速下行共享物理信道（HS-PDSCH）沒有快速功控，給同時隙的R4業務帶來一定干擾，會導致R4容量與覆蓋有一定程度的損失。我們按時隙碼道分配方式為2上4下，HSDPA與R4平分3個下行時隙的碼道的情況下進行仿真，仿真結果如圖3所示。從仿真情況看，由于HSDPA對話音有較大的干擾，按照2%中斷率標準，單時隙只有一個話音用戶可用。因此，混合時隙配置方式可用，但不推薦采用。

圖2　HSDPA與R4業務混合時隙配置

3.2.2　HSDPA和R4獨立時隙

獨立時隙是指在同一載波上單獨給HSDPA和R4分配不同的時隙，單個載波既能提供HSDPA服務又可以提供R4服務。這種組網形式的優點是可以根據不同的上下行業務需求，分別為HSDPA和R4分配時隙個數，易于支持HSDPA和R4業務的并發。如果R4資源不夠，可以占用HSDPA的時隙，反過來如果HSDPA的資源不夠，也可以用占R4的時隙。相比混合時隙方式，這種組網方式下的本小區干擾要小，對R4的業務影響也比較小，但HSDPA業務信道對R4業務仍然存在鄰小區干擾。經過仿真可以看出，當單時隙話音用戶數達到8個時，話音中斷率小于2%，即單時隙基本可以滿足8個用戶。

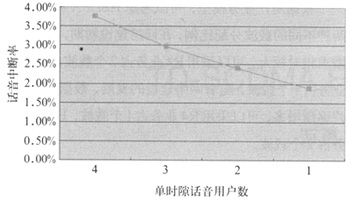

圖3　HSDPA與R4業務混合時隙配置情況下的仿真結果

這種方式下一般有兩種時隙配置：時隙比例按照3:3進行配置，其中R4配置1對時隙，HSDPA配置2對時隙；若時隙比例按照2:4進行配置，其中R4業務配置1對時隙，其余時隙配置為HSDPA業務，如圖4所示。

圖4　HSDPA與R4業務獨立時隙配置

3.3　TD-HSDPA組網形式總結

對于HSDPA/R4獨立載波組網方式，在使用相同的時隙切換點下，HSDPA和R4業務互不影響。但由于要單獨給HSDPA業務分配載波，在現階段R4業務量占據優勢的情況下，這種分配方式是不合理的，所以不推薦HSDPA/R4獨立載頻組網。

HSDPA/R4混合載波混合時隙組網方式下，時隙、碼道資源分配靈活，載波間負載均衡，并且支持R4與HSDPA業務并發。但HSDPA和R4業務間不但存在時隙間干擾，還存在碼道間干擾，從而造成干擾較大（從仿真結果可看出），因此也不推薦HSDPA/R4混合載波混合時隙組網。

HSDPA/R4混合載波獨立時隙組網，不但具有時隙、碼道資源分配靈活，載波間負載均衡，支持R4與HSDPA業務并發的優點外，更為重要的是R4和HSDPA業務不存在碼道間干擾，相比混合時隙組網干擾要小。因此推薦HSDPA/R4混合載波獨立時隙組網。

4、結束語

HSDPA是TD-SCDMA增強技術和長期演進的技術路線。HSDPA技術將是下一階段TD-SCDMA網絡的建設熱點。本文介紹了HSDPA的關鍵技術后，分別就3種組網方式進行了分析，說明了各自的優缺點，最后推薦HSDPA/R4混合載波獨立時隙組網方式。
