TD-SCDMA無線網絡規劃中利用2G現網數據的探討

1、TD-SCDMA的用戶分布和業務模型的特殊性

用戶分布簡單來說，就是在不同地理區域內的用戶密度。但是我們需要注意到，移動通信用戶的分布除了取決于人口因素之外，還受限于其他多種因素，如經濟發展因素、地理環境因素、人文風俗因素等等，需要統籌考慮。特別是對于3G網絡來說，除了具有通常意義的話音/數據一體終端用戶外，還會具有使用高速數據業務的數據卡用戶，其用戶分布更加復雜，需要考慮的因素更多。

業務模型按照我們通常的理解，對于話音業務就是單位時間內用戶的通話次數和單次通話的時長；對于數據業務就是單位時間內發起數據通話的次數和單次數據通話的吞吐量。由于3G網絡提供了相比2G網絡更加豐富的業務種類，其業務模型也相對更加復雜。表1列出了一個3G業務模型的實例。

表1　一個3G業務模型的實例

2、業務分布和用戶模型對于TD-SCDMA無線網絡規劃的重要意義

TD-SCDMA采用FDMA、TDMA、CDMA、SDMA的多種多址方式，以及智能天線、聯合檢測等多種先進的無線技術，具有高的頻率利用率、呼吸效應不明顯的特點。

由于TD-SCDMA具有一定的自干擾特性，因此在無線網規劃階段需要通過Monte-Carlo仿真來對預測和驗證其無線網絡性能。

Monte-Carlo仿真通常具有以下流程：首先定義發射臺和接收臺相關參數，包括主設備參數以及天饋系統參數；其次確定無線傳播參數；再次定義覆蓋區域內的用戶分布以及業務模型。Monte-Carlo過程也就是在給定的邊界條件下隨機進行生成用戶分布，然后進行相應的計算來模擬網絡性能，最終將多次計算的結果進行統計平均作為輸出結果。

由以上敘述可以看出，用戶分布和業務模型對于Monte-Carlo仿真影響重大。合理、準確的用戶分布和業務模型才能夠使得仿真結果具有現實意義。否則站點布局和基站配置都將無從談起。

3、TD-SCDMA用戶分布和業務模型的測算思路

3G網絡在我國尚沒有進行過試商用，缺乏可以進行參照的數據；而我國在國情上有很大的特殊性，這也使得國外3G運營商的相應數據對我國3G建設缺乏指導意義。

沒有現成的數據可以借鑒，那么我們就需要從頭開始制定用戶分布和業務模型。對于移動運營商來說，最為寶貴的資源就是用戶。這些用戶的日常通話、移動、遷徙等行為最終都通過2G現網的海量數據統計得到體現。因此2G現網的各種統計數據是非常寶貴的用戶信息，需要最大程度的加以合理地利用。

3.1　2G現網數據統計包括的信息

2G現網經過多年的發展和積累，其統計數據非常豐富，其中可以用于進行用戶分布和業務模型測算的主要有以下部分：

（1）各小區系統忙時話務量和小區忙時話務量及相應數據流量；

（2）全網用戶數及各品牌用戶數；

（3）按照計費話單統計的各品牌通話時長和通話分鐘數，細分到小區；

（4）按照計費話單統計的各品牌新業務使用頻次和業務量，細分到小區。

通過以上統計，可以基本明確2G現網的用戶分布情況和業務模型。

3.2　如何借助2G現網數據統計測算TD-SCDMA用戶分布和業務模型

移動通信由2G網絡到3G網絡的演進，改變的只是網絡制式，以及催生了諸如可視電話在內的新業務。如果不考慮新業務，那么對單個用戶來說，日常的通話需求沒有太大的變化，這體現了需求的相對剛性。因此，我們提出第一個先決條件。

（1）對于2G/3G共有的業務，單個用戶的行為在2G轉網到3G后保持不變。

3G網絡相對2G，除了能夠提供更加高質量的話音業務和更大的容量之外，最大的優勢就是能夠提供高速數據業務，相對原有的GPRS/EGPRS網絡在數據業務的速率和質量上有了較大進步。一般來講，網絡業務提供能力的增長會推動相應業務的增長，但是如果我們考慮到TD-SCDMA現階段能夠支持的最高速率為384kbit/s，那么顯然固網的帶寬消耗類業務不會遷移到3G網上，占據統治地位的仍將是E-mail、WWW、Streaming和WAP等中高速數據業務。對于這些業務而言，3G承載網絡使得傳輸時延更小，單位時間的數據流量增大了，但是由于基本用戶需求沒有變化，通話次數并不會變化。當然我們也需要考慮由于業務質量和用戶感知度的提高，用戶在使用某些業務的頻次上有所增加，但總體來說，需求的相對剛性占據主導地位。由此，我們提出第二個先決條件。

（2）對于數據類業務，用戶由2G轉網到3G后通話次數不變，單次通話流量增加，流量增加量同帶寬成正比。

對于可視電話業務，普遍被認為是3G網絡吸引用戶的殺手級業務之一。但是由于其對網絡資源消耗較大，相應的資費會顯著高于普通通話。受限于社會經濟發展水平，從我國現階段業務發展現狀來看，特別是彩信的發展來看，質優價高的普遍發展較慢�？紤]到可視電話業務在需求上的局限性，我們引入第三個先決條件。

（3）可視電話的使用頻度和通話時長均明顯少于普通通話業務。

分析3G用戶的來源，數據卡用戶的來源相對簡單，主要是對于移動數據業務有強烈需求的商務用戶，因此除少量新增用戶外，基本會從現有全球通用戶中產生，而新增的用戶也將是潛在的全球通用戶。由此我們引入第四個先決條件。

（4）數據卡用戶的來源均為全球通用戶。

在終端用戶方面，由于3G相對于2G的主要新引力在于數據能力和可視電話等新業務，因此終端用戶將主要由偏向商務的全球通用戶和偏向新業務的動感地帶用戶轉網而來，其中全球通用戶將占據多數。由此引入第五個先決條件。

（5）終端用戶的來源主要是全球通用戶輔以少部分動感地帶用戶。

對于TD-SCDMA網絡來說，數據業務按照QoS及速率的不同，具有PS64k、PS128k和PS384k三種類型。用戶成為某一類型數據業務的簽約用戶后，除可以使用本類型業務外，還可視網絡資源情況降級使用低類型業務。以PS384k業務為例，其用戶在網絡資源不足的時候可以嘗試使用PS128k甚至PS64k業務，可以保證基本的業務感知度。考慮到高速業務對于網絡資源的占用巨大，PS384k業務幾乎需要一個載扇的資源，相應資費勢必會較為昂貴。從而我們可以認高速數據業務簽約用戶必然較少，且實際的高速業務使用頻次也勢必最低，但其單次數據流量將最高。由此引入第六個先決條件。

（6）數據業務的使用頻次按速率由低到高逐漸降低，單次使用數據流量反之。

通過以上6個先決條件，輔以現網按照品牌區分的數據統計，則可以得到較為符合實際情況的用戶分布和業務模型。

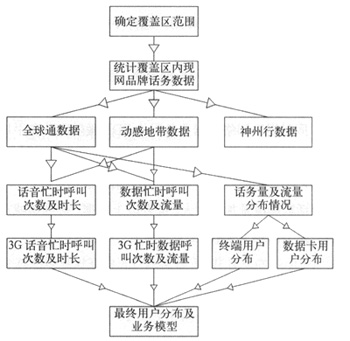

圖1是通過現網數據進行TD用戶分布和業務模型測算的流程示意圖。

圖1　模型測算流程

3.3　TD用戶分布及業務模型測算示例

下面我們以某城市的TD-SCDMA網絡規劃為例，說明一下用戶分布及業務模型的測算過程。

首先對其進行覆蓋區域和區域內2G話務統計，結果如表2所示。

表2　2G話務統計結果

該城市經濟發達，商務活動頻繁，從表2中可以看出，密集城區在全網業務量上占很大比重，而數據業務比重要高于話音業務比重。

再進行分品牌話務統計，結果如表3所示。

表3　分品牌話務統計結果

依據條件4和5，我們綜合上述表格中的業務量比例，以全球通用戶的分布為基礎，部分參考動感地帶用戶的分布情況作為3G終端用戶和數據卡用戶在這些區域的分布比例。

按照統一部署，該城市TD-SCDMA用戶數分別為終端用戶100萬，數據卡用戶66萬，各區域的用戶數及比例如表4所示。（其中V為終端用戶，D為數據卡用戶，下同）。

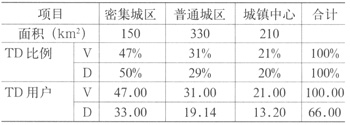

表4　不同用戶統計結果

對覆蓋區域內的2G用戶進行呼叫統計，見表5。

表5　2G用戶呼叫統計結果

在此主要考慮全球通用戶和動感地帶用戶的呼叫統計數據進行3G話音呼叫數據預測，最終取定3G話音業務的呼叫次數為0.82，平均通話時長為88s。

同時提取網絡數據業務平均PDP激活次數和平均忙時數據流量數據，作為3G數據PS64業務通話的預測依據，對于高速率的PS業務，其會話次數相應降低，單次通話數據流量加以放大。綜合以上數據，得到該城市用戶模型如表1所示。

4、結束語

以上只是提出了一個經在實際規劃中得到應用參考2G現網數據進行3G用戶分布以及業務模型預測的一個方法，由于我們業務水平和認知能力的限制，還有很多待改進的地方。如在用戶分布上可以考慮用戶的ARPU的影響，在數據業務的呼叫次數上增加新業務使用頻次的統計等等，將會在進一步的工作中加以研究。
