HSDPA分組調度算法的測試和比較

摘要　無線分組調度策略根據端到端業務質量的要求，在考慮業務的優先級和時延要求的情況下兼顧公平性原則，使小區的吞吐量最大化。本文主要研究基于HSDPA的3種分組調度算法，并結合實際測試結果對各種調度算法的性能進行分析。

1、引言

為提高移動分組傳輸能力，高速下行分組接入（HSDPA）引入了自適應編碼調制（AMC）、L1層HARQ（混合反饋重傳）、FCS（現場總線控制系統）等技術，更為關鍵的是采用快速調度算法來提高平均業務速率和系統穩定性。無線分組調度算法解決的主要問題是判決在什么時間分配給哪些用戶什么樣的無線資源來進行通信。這種判決是以最大化系統吞吐量為目標，保證用戶間公平性為前提，確保不同業務流的服務質量（QoS）要求得到滿足。

2、分組調度算法

對于不同的業務流，由于其服務質量要求不同，無線分組調度算法的執行也有所不同。針對“盡力而為”的非實時業務，調度算法主要可以分為輪詢調度、MAX C/I調度和正比公平調度3類。以HSDPA系統為例，這3類調度策略遵守如下規則：

●確定調度時間間隔（TTI），調度就是在每幀的基礎上進行的，在HSDPA中一個TTI為2 ms；

●隊列里只要有字節的信息，該隊列就是非空的；

●錯誤接收的分組在ARQ反饋后將重新調度，ARQ反饋與HSDPA的定義相協調；

●重傳分組比初傳分組具有更高的優先權，但如果連接一比連接二具有較高初始優先權，則連接一的初傳優先權仍然大于連接二的重傳優先權；

●調度器發送重傳分組的次數達到重傳允許的最大值后，該分組數據將從隊列中丟棄。

2.1　輪詢調度

輪詢調度（RR）保證小區內所有用戶按照某種確定的順序循環占用等時間的無線資源來進行通信。小區邊界的用戶比靠近基站的用戶得到更低的吞吐量，因此用戶的QoS并不是完全公平分布的。算法執行遵循以下規則：

●每個用戶對應一個緩存隊列，以存放待傳數據；

●在調度時，非空的隊列以循環的形式接受服務以傳送數據；

●在一個隊列再次接受服務前，其他所有非空隊列必須都被服務過一遍；

●除非只有一個非空隊列，否則一個隊列不可能連續接受服務；

●調度算法可一次傳送多個數據包。

輪循調度從資源分配的公平性角度出發，保證了所有用戶占用等量的時間資源進行通信，因此不僅可以保證用戶間的長期公平性，而且可以保證用戶間的短期公平性。

輪循算法的缺點是沒有考慮到不同用戶的無線信道的具體情況，因此系統吞吐量較低。

2.2　MAX C/I調度

在MAX C/I調度算法下，較高C/I值的用戶比較低C/I值的用戶具有更高的分組傳輸優先權。信道資源可以分配給單個最好信道條件的用戶，MAX C/I調度器以犧牲公平性為代價達到更大的系統容量。

對于CDMA傳輸方式，假設已知小區中的用戶數和用戶請求的比特速率，則調度算法尋找具有最好C/I的用戶，且按照請求比特速率計算相應的功率值，然后調度次高C/I用戶，直到分配完所有的系統功率，這時調度算法將輸出獲得請求比特速率的用戶數目。算法執行遵循如下規則。

●每個用戶對應一個緩存隊列，以存放待傳數據；

●在調度時，所有非空隊列以用戶的C/I為優先級從高到低進行排列；

●任意時刻接受服務的用戶總有最高的C/I。

如果在t時刻有K個用戶同時請求傳輸數據，此刻每個用戶的C/I為(C/I)k(t)，則MAX C/I調度算法選中的用戶為：

（1）

顯然，MAX C/I調度可以支持更多的用戶以較高的概率實現請求的比特速率，這是因?yàn)樵撍惴�總是從最好C/I的用戶開始調度，這些用戶不需要消耗很大功率就可達到請求的速率。

但采用MAX C/I調度后，位于小區邊緣的用戶將可能得不到服務，由于沒有考慮不同用戶的公平性要求，該算法不被認可。通常把采用該算法得到的系統吞吐量看作系統吞吐量的上限。

2.3　正比公平調度

在調度決策中，如果每個用戶獲得調度的機會是公平的，這種調度算法稱為公平機會調度算法。典型的公平機會調度算法是由Qualcomm公司提出的正比公平（proportional fairness，PF）調度算法，它在系統吞吐量和用戶公平性間進行了折衷。

在PF算法中，每個用戶被分配一個相應的優先級，任意時刻小區中優先級最大的用戶接受服務。該優先級為：

（2）

這里(C/I)k(t)指第k個用戶在t時刻的載干比，反映用戶當前時刻所處的信道條件。用戶根據當前的信道條件，向基站請求服務速率Rk(t)，式（2）可改寫為：

（3）

式中Tk(t)指該用戶在以t為結尾的時間窗口中的平均吞吐量。當用戶進行連續通信時，Tk(t)逐漸變大，從而使得該用戶的優先級變小。(C/I)k(t)可以進一步表示為(C/I)k(t)=，則用戶優先級變?yōu)椋?/p>

（4）

這里Pk和I分別是基站對第k個用戶的發射功率以及對該用戶的小區外干擾，而ak指無線信道損耗中來自慢衰落和路徑損耗的慢變化部分，bk指無線信道損耗中來自快衰落的快變化部分。

由于Tk(t)和ak是慢變化的，在同一小區中不同用戶的Pk近似相等，且將不同用戶的bk看作是獨立同分布的，那么在任意時刻同一個小區中的不同用戶獲取服務的概率是相等的。當用戶獲取服務時，它的快衰落狀況必然是最好的。這樣從長時間來看，小區內的用戶占用趨于相同的時長進行通信，但由于服務時機的選擇，用戶只有在快衰落狀況比較好的時候才獲得服務，所以系統的吞吐量得以提高。

3、調度算法測試

為驗證不同分組調度算法的實際性能，在國內某大城市的密集城區環境下做了HSDPA室外性能測試。測試過程中小區用戶均勻分布，具體按照CPICH RSCP分別為-70 dBm、-80 dBm和-90 dBm區分近中遠3點，每個點2個用戶。在單小區（主測小區空載）情況下，HSDPA動態功率分配，以HSDPA碼數分別配置為5/10/14個碼作為變量參數，分別對3種調度算法進行測試，觀察參數變化對調度算法實際性能的影響。

圖1給出分別采用3種調度算法得到的小區中每個用戶的吞吐率波動情況。測試顯示出MAX C/I調度下各終端的下載速率較為分散，用戶吞吐率對信號質量比較敏感，位于小區邊緣的用戶會得不到服務，這說明如果增加小區的用戶數或者提高請求的比特速率，采用MAX C/I調度的需求覆蓋范圍將會縮小。RR算法各終端吞吐率較為接近，而PF算法介于兩者之間。

圖1 各終端不同場景下的吞吐率波動

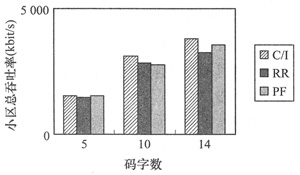

3種調度算法的效率分析如圖2，當用戶均勻分布時，MAX C/I調度能提供最大的小區吞吐率，總吞吐率可以比RR或PF算法高出15%左右，效率最低的是RR，PF介于兩者之間。

圖2 各種調度算法的小區總吞吐量

從3種調度算法的公平性角度分析（如圖3所示），RR調度下小區內不同位置的用戶下載速率基本相當，最大吞吐率與平均吞吐率大體持平，最小吞吐率比較相近，為平均吞吐率的60%左右，因此公平性最好。單個用戶最大/最小吞吐率與平均吞吐率之比的極值均出現在MAX C/I調度下，分別為大于4和等于0，即得到最好服務的用戶速率為平均速率的4倍，而個別用戶根本得不到服務，不同位置用戶的吞吐率差異巨大，因此MAX C/I調度公平性最差。PF算法介于兩者之間。

圖3 各種調度算法的遠、中、近3點下載速率對比

另外，測試人員又在有鄰區（鄰區加載75%）的情況進行了測試，結果顯示與單小區相類似，且不同調度算法的性能特征更加明顯。對于基站的總吞吐率，鄰區加載75%并配置10個或14個碼時，MAX C/I算法的總吞吐率可以達到RR算法的1.5～2倍。

4、結束語

由以上分析可以看出，MAX C/I算法下的系統吞吐量要遠大于其他算法的吞吐量。因?yàn)樵撍惴�總是選擇信道條件最好的用戶來服務，為這些用戶分配高階調制方式和高編碼率，因此系統的吞吐量最大，但由于完全不考慮用戶間的公平性，因此是公平性最差的調度算法。而正比公平算法下小區中的不同用戶獲取服務的機會是均等的，但比MAX C/I算法得到的系統吞吐量要小，這是由正比公平算法修正了MAX C/I算法的公平性欠缺而得到的，作為公平性提升的代價，其系統吞吐量下降了15%左右。RR算法是公平算法，但得到的系統吞吐量最小，這是因?yàn)闆]有考慮不同用戶無線信道的具體情況，總是為用戶分配相同的資源，因此資源的整體利用率最低，且用戶的QoS并不是完全公平分布的。

隨著HSDPA的演進和OFDM、MIMO等技術的應用，分組調度算法將在更加有效利用無線資源，保證不同終端在接收同類業務的公平性方面得到不斷提高。
