TD-SCDMA增強技術及其演進

摘要

TD-SCDMA在技術和標準上提供持續平滑的演進能力，表現在網絡可以沿著TD-HSDPA，TD-HSPA，TD-HSPA+，LTE TDD乃至4G的路線逐步演進。網絡在不斷提升系統性能的同時，充分保證運營商和用戶對于系統后向兼容的需求。本文介紹了TD-SCDMA演進過程中的增強技術，重點是HSPA+的相關技術和標準情況，并對HSPA+在未來網絡演進中的地位和作用予以分析。

1 引言

無線通信系統的演進是物理層面對資源控制逐漸精細化、快速化的過程；也是系統層面逐步減少控制開銷的過程。從QPSK演進到HSPA的AMC是前一個過程的體現，而從HSPA的發展中出現的新的功能如PLCCH，F(xiàn)-DPCH等則是后一個過程的體現。由于TD-SCDMA在發展過程中主要的標志性階段以HSDPA階段、HSPA階段、HSPA+階段為主線，本文將在介紹TD-SCDMA演進路線和HSPA+相關技術的基礎上，分析HSPA+在整個系統演進中的地位和作用。

2  TD-SCDMA增強技術的演進

2.1  TD-HSDPA

TD-HSDPA可以針對用戶所處的無線環境更快、更精確地分配資源，因而在與R99同樣的頻譜帶寬下，獲得更高的通信速率。HSDPA中主要采用的技術包括共享高速信道、基于NodeB的快速調度、AMC等。2005年12月CCSA TC5的第8次全會上，TD-SCDMA HSDPA接口和設備的系列標準列入了我國行業標準制定制訂計劃。2006年底已完成包含多載波HSDPA方案的TD-SCDMA HSDPA行業標準的起草工作。

2.2  TD-HSPA

在引入HSDPA之后，TD網絡的下行傳輸速率和吞吐量得到極大提升，相比而言上行速率仍然偏低。在上行也采用與HSDPA相同的技術如AMC，NodeB調度等，網絡可以支持HSUPA，由此TD-SCDMA網絡可以進一步演進到HSDPA+HSUPA也就是HSPA階段。按照CCSA的工作計劃，2008年6月將完成TD-SCDMA HSUPA行標的制定工作。

2.3  TD-HSPA+

LTE的提出一方面使得已經在3G網絡中投入大量資金的運營商擔心到LTE演進的非平滑性，另一方面弱化了設備制造商CDMA相關專利在移動通信中所起的作用。因此部分運營商聯合設備制造商在3GPP中提出了HSPA+的概念，希望利用CDMA的HSPA同樣可以達到LTE相近的性能。TD-HSPA+的研究課題在2007年CCSA TC5 WG9的第15次會議上立項。目前在CCSA和3GPP，TD-HSPA+的主要工作集中在64QAM和EFACH的研究和標準化工作上。

2.3.1  TD-HSPA+關鍵技術

HSPA+是在HSPA基礎上的演進，在保留了HSPA的主要特征和控制信道配置基礎上，F(xiàn)DD的HSPA+考慮的增強技術包括架構的演進、上行VoIP的RoT控制增強、層2的增強、EFACH、CPC、DL 64QAM、UL 16QAM、MIMO、干擾消除接收機等。針對TD-SCDMA系統的特點，在CCSA和3GPP主要由國內廠商主導，確定了TD-HSPA+的主要研究方向和標準化工作方向，包括：

（1）HSDPA引入64QAM：64QAM將在高的SNR區間上使頻譜效率和系統吞吐量得到提高，理論上引入64QAM后將使得TD-HSDPA單載波峰值速率和頻譜效率提高1.5倍，即分別達到4.2Mbit/s和3.9bit/s/Hz。目前在CCSA和3GPP，TD-HSPA+的64QAM技術正在研究過程當中。

（2）CPC技術：CPC將進一步優化用戶在Cell_DCH狀態下的性能，進一步降低資源消耗使得UE能夠長期保持在Cell_DCH狀態，同時降低UE的功耗和復雜性，更好地保證“一直在線”類業務和VoIP等業務的QoS。目前在CCSA和3GPP，正在進行CPC的研究，但是暫時還沒有立項。

（3）CELL_FACH增強：由于業務的建立和信道分配延時是一個重要的性能指標，將SRB映射到HSPA上將大大降低傳輸延時。TDD系統的增強型CELL_FACH旨在提高CELL_FACH峰值速率和UE狀態轉換時產生的時延。TD-HSPA+中的EFACH是目前標準會議中討論較多的技術，其研究課題已經在CCSA立項。

（4）層二增強：TD-SCDMA系統在支持64QAM HSDPA、MIMO之后峰值速率會明顯增加，需要引入靈活的RLC PDU大小。較大的RLC PDU的引入勢必帶來對MAC層分段/串接功能的需求。該項目目前在標準會議中討論較少。

（5）MIMO：MIMO技術是在物理層提高系統吞吐量的一個重要手段，通過空間分集和復用，可以極大地提高通信速率。MIMO技術的標準工作暫時還沒有啟動，其相關研究也在進行當中。

（6）網絡架構的優化：為了達到更高的延時性能，網絡中的RNC已經成為事實上的瓶頸。但是如何進行網絡架構優化需要進一步的研究，如用戶面的RNC和NodeB功能合一，保留控制面協議在RNC實現；保持現有網絡架構，僅在NodeB實現必要的RNC功能的鏡像；將RNC和NodeB完全合一等。目前，關于如何優化網絡架構還沒有開始討論，其相關細節有待進一步的研究。

2.4  TD-HSPA+在TD-SCDMA網絡演進中的地位

TD-SCDMA到HSDPA，再到HSPA，系統的兼容性得到了很好的保持。從2004年開始，3GPP為了應對WiMAX技術帶來的競爭提出了LTE

3G系統應該由HSPA演進到LTE。但是由于LTE TDD采用了OFDM技術，某種程度上對于以前的TD-SCDMA和HSPA系統兼容性較差，這也是HSPA+在性能上遜于LTE然而提出的時間卻晚于LTE的原因。HSPA+的提出一方面體現了部分設備廠商延續CDMA技術使用時間的需求，另一方面體現了已經在3G及其演進投入相當資金的運營商對3G系統演進更加平滑的希望。因此，TD系統整體上的演進路線有兩條：

（1）TD-SCDMA基本型—>HSDPA—>HSPA—>HSPA+—>LTE TDD

（2）TD-SCDMA基本型—>HSDPA—>HSPA—>LTE TDD

表1比較了R6，TD-HSPA+和LTE在性能上的主要特性�？梢钥闯�，HSPA+的目標是在5MHz的帶寬下達到與LTE等同的性能。因此TD-HSPA+不僅僅將增強技術簡單地組合，為了達到接近LTE的性能，還需要在系統架構等多方面進行修改。TD-HSPA+相關標準的制定要晚于LTE，相應的商業部署時間也會晚于LTE的商用，因此目前來看即使HSPA+可以提供LTE等同的性能，市場選擇HSPA+的可能性也較難預測。

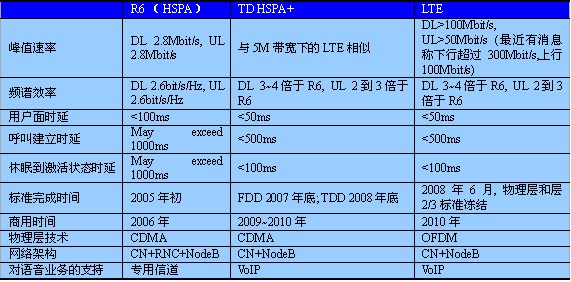

表1  各種系統的特性和性能比較

對于一些已經將3G網絡升級到HSDPA和HSUPA并且有一定規模的運營商來說，HSPA+是一個很好的選擇。HSPA+不僅可以最大限度地兼容HSPA系統，還可以很小的投資升級網絡以達到LTE等同的性能；加上HSPA+采用與3G相同的帶寬和頻段，這都會極大降低網絡部署的難度，使其商用進程更加迅速。

但是對于僅僅部分部署了WCDMA或者TD-SCDMA基本型的運營商，暫時還沒有升級到HSPA的網絡，如果LTE標準化和商用化的過程較為順利，HSPA+很可能會被跳過，直接演進到LTE�，F(xiàn)在看來，大多數運營商屬于后者。

3  結束語

目前，我國的TD-SCDMA網絡已經具備了一定規模，在2008年開始支持HSDPA，2009年上半年可以支持HSUPA。為了提高TD-SCDMA系統在HSPA階段的競爭力，需要研究如何在現有基礎上增強性能。TD-SCDMA網絡的演進即使不經歷完整的HSPA+階段，即不要求必須達到LTE相近性能的需求——那么HSPA的網絡架構不會進行大的修改，但是仍然需要進行一些重要技術如EFACH，CPC和64QAM等以及其它演進技術的研究，這些技術對于TD-HSPA網絡能力的持續提升都有重要意義。同時，現有的HSPA標準和系統還可以在諸多方面進行優化，如減少或者去掉HSPA的伴隨信道、HSDPA和HSUPA控制信道的整合和優化、對MBMS業務的支持等，這些研究工作對于后續系統如LTE乃至4G都有相當?shù)慕梃b意義。
