移動WiMAX與EV-DO、HSPA的技術比較

摘要　移動WiMAX技術是寬帶無線通信領域的一個重要分支，市場占有率正在迅速上升。1x EV/DO和HSPA是當前3G領域的最重要組成部分。論文詳細分析了移動WiMAX、1x EV/DO和HSPA 3者之間的異同點，重點介紹了移動WiMAX系統的優勢所在。

1、引言

HSPA、EV/DO和移動WiMAX是當前的主流無線寬帶通信技術。其增強技術特點和商用時間如表1所示：

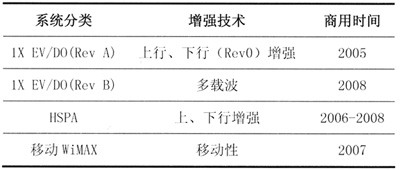

表1　移動WiMAX、EV/DO和HSPA特點和商用時間表

移動WiMAX、EV/DO和HSPA按照工作方式和空中接口上所采用的技術不同導致了系統工作方式上差異，它們各有特點和側重點，并以移動WiMAX技術見長。它們的主要區別如表2所示。

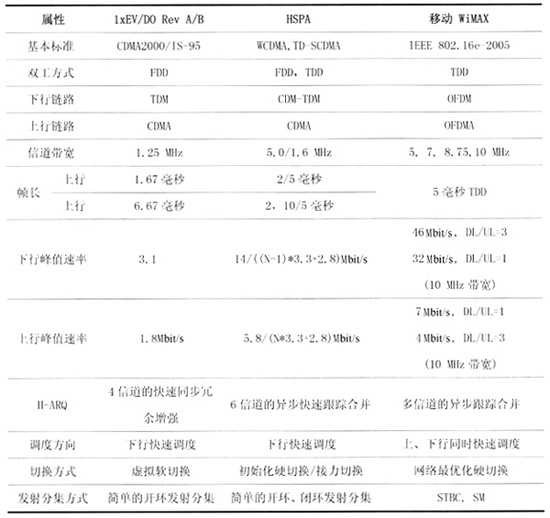

表2　移動WiMAX、EV/DO和HSPA區別比較

可以看到，三者既有共同點，也有不同點。EV/DO和HSPA是3G系統的增強技術，主要是為了滿足上行或下行數據要求而提出的。而移動WiMAX技術是移動通信的發展方向。

2、移動WiMAX、EV/DO和HSPA比較

2.1　移動WiMAX、EV/DO和HSPA共同特征分析

在增強數據的吞吐量方面，1x EV/DO、HSPA和移動WiMAX在技術實現上存在一些共同點，主要包括：AMC（自適應編碼調制）、HARQ（混合自動重傳機制）、快速調度等。

2.1.1　AMC

在1x EV/DO和HSPA規范中，AMC已經取代了原有的下行功率控制方式。在1x EV/DO Rev　B中可引入64 QAM調制方式來增強下行峰值速率。1x EV/DO Rev A和HSUPA引入AMC來增強其上行數據速率。其方法是將有限數量的傳送格式與特定的數據包大小進行映射，超過的部分可以縮減。然而，這種分裂的方式、或者填充到預設的包格式的方式，可能會引起數據包收斂時的過載。

移動WiMAX在上、下行鏈路上也都支持AMC數據包可變大小的方式。由于采用了OFDMA正交上行子信道，上行鏈路可以支持64QAM或16QAM調制。盡管這種提前調度方式能很好地支持可變數據包的大小，但還是可能存在過載現象。對于分裂或者填充時存在過載時，可以通過壓縮解決。表3是各系統根據自身特點采用AMC后的情況概述對比：

表3　移動WiMAX、1x EV/DO和HSPA采用AMC技術后的情況對比

2.1.2　HARQ

HARQ作為一個重要的提高無線信道數據傳輸?shù)氖侄�，幾乎所有的主流通信系統都支持。但由于系統制式的不同，不同系統支持的具體HARQ方式有所不同。移動WiMAX和HSPA支持HARQ CC（跟蹤合并）。因?yàn)樵贖ARQ CC中，所有的轉發方式是相同的，這很容易擴展到不同的傳送技術中（諸如MIMO）；而1xEV/DO支持支持HARQ增量冗余（增量冗余），這是因?yàn)樵贖ARQ增量冗余中，所有的數據包都是先分成若干個子數據包，再編碼的傳送的。這符合1xEV/DO的特點。

3個系統都支持多信道的HARQ。移動WiMAX和HSPA采用完全異步的操作方式。在異步操作時，數據包在接受到一個NACK后，有基站進行調度轉發。異步操作允許在轉發之間有不同的延遲；而1x EV/DO支持同步操作，即所有的轉發都有固定間隔。同步操作允許先于轉發進行調度。

2.1.3　多用戶快速調度

多用戶快速調度由基站執行，并受到流量QoS需求和CQI信道反饋等因素的制約。多用戶快速調度的目的是將信道資源用于無線條件最好的用戶。HSPA和1x EV/DO、移動WiMAX都使用了快速調度功能。

HSPA與1xEV-DO相同，主要根據信道條件、待發射的數據量和業務的優先級等因素進行調度。HSUPA的快速調度是盡可能抑制上行干擾和功率過載，而1xEV-DO進行多用戶快速調度時將綜合考慮到AMC和HARQ等因素。

移動WiMAX在上行和下行鏈路上都應用了快速調度機制。與HSPA、1x EV-DO不同，移動WiMAX能在上、下行鏈路的每個幀頭上組播調度信息到各個子幀，因此其調度效率極高。這尤其適合突發數據業務快、信道質量變化迅速的環境。

2.2　WiMAX、EV/DO和HSPA不同特征比較

EV/DO和HSPA設計的初期主要是為了滿足語音業務的需求。與基于CDMA制式的3G系統不同，移動WiMAX的設計主要是用來滿足對寬帶數據業務的需求，同時兼顧高質量的語音業務。移動WiMAX的物理層進一步改進了OFDMA功能，加入了前導碼和小型子信道的劃分功能。因而降低了系統的復雜度，并由于移動WiMAX支持全移動IP機制而簡化了移動管理。

2.2.1　多徑和自干擾允許

在CDMA系統中，RAKE接收機通常用來抵抗多經衰落。然而，除了多經效應外，諸如頻偏、多普勒效應、缺乏時間的同步等因素也可能導致CDMA系統同一小區用戶的內部干擾。這些干擾盡管可以通過時域均衡器得到緩解，但不能象OFDMA那樣徹底解決。

OFDMA物理層還支持子信道化。移動WiMAX的OFDMA物理層在上行和下行均支持子信道化，并根據不同的子信道情況采用不同的調制編碼方式，從而提高信道利用率。采用OFDMA方式的改進后，移動WiMAX多徑信道內的子信道維持其正交性。正交子信道同時降低了系統的時間同步要求。因此，在多徑效應普遍的無線寬帶系統中，采用OFDMA的移動WiMAX相比于CDMA系統顯得健壯而簡單，并允許自干擾的存在。

2.2.2　信道帶寬的可擴充特性

移動WiMAX的信道帶寬可擴充性是系統采用了OFDMA技術后最重要的優點之一�？蓴U(kuò)充特性是指在調整子載波頻率間距時，通過調整FFT大小來適應信道帶寬（見表2）。當調整子載波頻率間距和符號的持續時間時，物理上的時間和頻率資源是固定的。因此，擴充信道帶寬對上層的影響有限。OFDMA采用多個子載波（sub-carrier）捆綁為1個子信道（sub-channel）的方法，可以使無線頻譜資源得到靈活使用，可擴充性的帶寬給移動WiMAX帶來了高性能的小區吞吐量和QoS能力。

而1xEV/DO和HSPA在給定的信道帶寬內（由表2可知），對信道的帶寬變化非常敏感，這是因?yàn)樾盘?hào)占滿了整個信道，而在頻域上沒有與OFDMA信號類似的調制特性來適應可擴展特性。事實上，CDMA碼和幀結構都可以通過優化來適應新的信道帶寬，這也是LTE（長期演進）發展所考慮的一部分。

2.2.3　正交上行鏈路多址接入

移動WiMAX由于采用了OFDMA技術，其子信道的正交性相比于CDMA具有無可比擬的優勢。因?yàn)镺FDMA系統中用戶被分配到信道的不同子部分，多用戶之間壓根不存在MAI（多址干擾）問題。因此，OFDMA支持上行高階調制，并能獲得上行高效頻譜效率。

CDMA系統的每個用戶信息是基于整個信道的轉發，在目前比較盛行的同步CDMA系統中，用戶之間的多址接入和MAI大大制約了其上行鏈路的頻譜效率（國產的3G標準TD-SCDMA除外，這主要是由于TD-SCDMA系統的核心技術特點充分提高了頻譜效率）。而采用OFDMA技術的移動WiMAX系統能在上、下行鏈路的數據吞吐方面進行平衡。正交的子信道還能為上行鏈路提供更好的控制調度和資源分配。因此，其上行鏈路的性能可以得到很好的預期效果，QoS也能更好地執行。

2.2.4　支持TDD頻譜效率

移動WiMAX支持時分雙工（TDD）、頻分雙工（FDD），同時也支持半雙工頻分（HFDD）。而且更傾向于支持TDD模式，這主要是由于TDD模式的優異性能所決定的。這也是移動WiMAX能夠有效地與TD-SCDMA技術結合的原因。

2.2.5　頻率的選擇性調度

1x EV/DO和HSPA的信號占用了整個帶寬，而移動WiMAX的信號只占用帶寬的一部分。在無線寬帶信道中，傳播條件隨著不同環境下的用戶而不斷改變，移動WiMAX支持頻率的選擇性調度來充分利用多用戶頻率差異，從而提高服務質量。移動WiMAX的相鄰子載波可以交換，這為基于相同信號長度的移動用戶分配相同的子載波成為可能。這與TDMA/CDMA相比大大增加了容量和服務質量。

2.2.6　頻率復用與干擾解決

HSPA、1xEV/DO和移動WiMAX都支持頻率復用。例如將所有小區或扇區操作放在同一個頻率信道上以最大化頻譜利用率。然而，由于頻率再利用存在的嚴重干擾，小區邊界的用戶可能無法滿足鏈路質量要求。HSPA和1x EV/DO通過調整網絡的負載來解決此類干擾問題。但是這種調整造成了系統容量的損失和業務的下降。移動WiMAX系統中，用戶是基于子信道操作的，子信道只占用整個信道帶寬的一小部分，小區邊界存在干擾時，系統通過子信道使用情況進行重配置。避免了負載調整造成的容量損失問題。在移動WiMAX中，子信道的分裂和可交換功能使得其再利用功能靈活多變。

2.2.7　QoS

為了滿足寬帶無線業務的市場需求，WiMAX技術應運而生。同時，面向連接的QoS必須在空中接口上提供精準的業務控制。盡管空中接口通常是移動網絡的瓶頸，移動WiMAX網絡面向連接的QoS還是能提供有效的端到端的控制。業務流參數可以通過MAC消息對動態業務需求自動適應地進行動態管理。業務流在上行和下行方向提供相同的控制機制。此外，由于子信道是正交的，上行和下行都不存在內部干擾問題。因此，基站可以輕易地控制上行和下行方向的鏈路質量和QoS。

WiMAX的空中接口定義了5種QoS等級：主動授予業務（UGS）、實時輪詢業務（rtPS）、實時輪詢業務（rtPS）、非實時輪詢業務（NrtPS）、和BE（Best Effort）。這些業務對于VoIP、視頻直播、流媒體和Internet接入等具有無可比擬的優勢。

反觀3G系統的QoS，則存在著諸多限制。3G系統只有優先級和非優先級的QoS策略，當業務流量大時，優先級的業務完全擠兌了非優先級的業務。這對于各種數據業務的需求極其不利。

2.2.8　先進天線技術

與HSPA和1xEV/DO不同，移動WiMAX因?yàn)椴捎昧薕FDM/OFDMA和TDD模式，適合采用波束賦形、STC（空時碼）、SM（空域多路復用）、AAS（自適應天線系統）和MIMO（多入多出）等先進天線技術。這些天線技術是無線通信技術發展的方向，能夠在不增加系統帶寬的情況下，大大提高系統的容量、覆蓋和無線傳輸性，將來具有廣泛的應用。

這些技術也可以看作3G系統中，智能天線和軟件無線電的未來發展演進方向。

3、結論

HSPA和1x EV/DO與WiMAX的本質區別在于它們的無線數據傳輸?shù)膶?shí)現方法。3G是一項基于語音的技術，目標是向數據方向演進；而移動WiMAX是一項數據的技術，其目標是向移動化演進。兩者各有側重點。移動WiMAX由于物理層采用了OFDMA技術和多天線等技術，顯得極具優勢。這些優勢是現實的，實在的，甚至已經實現了的。從網絡演進來看，HSPA和1xEV/DO和WiMAX互為補充、相互競爭并共存。隨著TD-SCDMA在國內的可能大規模部署，移動WiMAX將可能成為TD-HSPA的重要補充。
