多輸入多輸出（MIMO）技術利用多徑傳播延遲來增加無線傳輸系統的工作距離和吞吐量。目前，它是在WLAN系統上實現的，我們預計該技術將被WiMAX/WiBRO、DVB-T、抗干擾GPS接收機技術和4G系統所采納。
MIMO系統采用多個天線把數據流同時傳送至空間（并行）通道上的接收器，這樣，多徑波形將在相同帶寬內的相同頻率上進行獨立用戶信息的傳輸。該系統將根據發射天線的數量成比例地提升數據傳輸速度。此外，由于所有的數據都是在相同的頻段內傳輸并具有單獨的空間特征，因此頻譜的利用率較高。
把多個接收器連接至一個MIMO處理功能塊，以在每個天線上恢復傳輸數據流。對來自各天線的RF信號實施降頻轉換，并利用多個模數轉換器（ADC）進行同步采樣。由于存在多條發送/接收路徑，因此對于系統實現而言，低功耗變成了一個更需要關注的問題。
雖然MIMO可與任何調制方法一起使用，但是，當與OFDM組合時，它將提供最為簡單的實現方案。在OFDM中，載波被分割成多個正交窄帶副載波。這種傳輸格式減小了延遲擴展，因而采用一個復雜程度較低的無記憶均衡器就可以了（只需調整相位和大�。］^低的多徑失真和上佳的RF干擾耐受力是OFDM的固有特征。然而，由于存在眾多的副載波，因此，該多載波調制電路對相位噪聲相當敏感。每個下變頻級中的LO相位噪聲將調制副載波。因此，人們希望通過在高中頻條件下對接收信號進行欠采樣來減少天線和數字域之間的LO下變頻級。需要一個具有高滿功率帶寬和上佳AC性能的ADC。
就MIMO-OFDM系統的實現而言，復雜性和功耗是兩個主要的缺點。凌力爾特公司的高速ADC具有同類產品中最低的功耗，并具有模擬接口，因而允許在高IF頻率條件下進行采樣。以上兩個特征組合起來，將能夠造就功耗極低的多通道ADC實現方案，并可去除轉換級，從而顯著地節省了模擬元件成本。

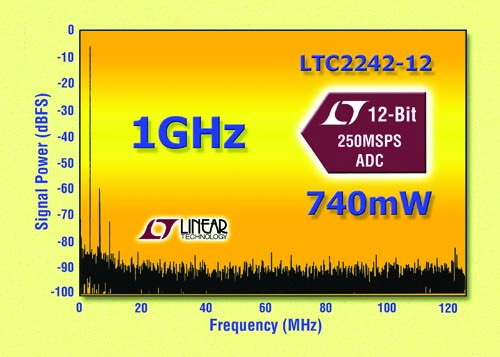

LTC2242-12是一款高IF采樣12位250Msps ADC，其滿功率帶寬達到了令人驚訝的1.2GHz。這一高3dB帶寬使得能夠在非常高的IF頻率條件下進行欠采樣。當采用一個2.5V工作電源時，其功耗僅為740mW，因而非常適合于寬帶多通道應用。可對CMOS輸出進行兩路分工，旨在把速度降至125MHz，以適合于FPGA中的數據收集和處理。數字輸出電源可由0.5V至2.6V電壓來提供，因而可直接與低電壓數字接口相連。LVDS輸出也是可選的。這些器件采用小型QFN封裝，并集成了電源旁路電容，從而節省了寶貴的PCB面積資源。
