中興通訊CDMA2000 ALL-IP靈活的組網解決方案

摘要：本文描述了中興通訊CDMA2000 ALL-IP網絡靈活的組網方案，主要針對CDMA網絡演進到LMSD階段后，分析實現BSC與核心網之間A接口分組傳輸后帶來的一系列網絡架構優勢，組網方式的靈活。

關鍵詞：MSCe，MGW，Ap接口，TrFO，RTO，LMSD，SIP

　　依據3GPP2標準，CDMA網絡向ALL-IP網絡演進分4個階段，傳統移動臺域LMSD為第三階段，核心網引入了軟交換架構，實現了呼叫控制和承載的分離，把原來的MSC演進為兩個獨立的網元MSCe和MGW。在LMSD階段的開始階段，核心網和BSS之間仍然采用原來的A接口，在2005年3月份，3GPP2推出了新的IOS標準-IOS5.0，從而實現了BSS和核心網之間的分組傳輸，包括A1接口的信令和A2接口的話音承載，我們稱分組化的A接口為Ap接口，分組化的A1接口和A2接口分別稱之為A1p和A2p接口。

一、 ZTE CDMA2000 Ap接口解決方案優勢分析

　　中興通訊在2005年9月份推出了支持Ap接口的商用版本，實現了TrFO和RTO功能。ZTE CDMA2000 ALL-IP產品ZXC10 3GCN和BSS產品嚴格遵循3GPP2和IETF標準，A1p、A2p、yy、zz接口協議棧模型嚴格遵循3GPP2接口協議規定，A1p信令協議棧為IOS Application/SUA/SCTP/IP/Link Layer/ Physical Layer，A2p和yy接口承載協議棧為User Traffic/RTP/UDP/IP/Link Layer/ Physical Layer，zz接口遵循SIP(or SIP-T)/TCP(or UDP or SCTP)/ IP/Link Layer/ Physical Layer，對于A2p和yy接口上層的usertraffic，中興通訊遵循RFC3558 EVRC和SMV、RFC3551 PCM(G.711)、RFC2658 13K Qcelp和RFC2833 DTMF對相關承載的規定，同時還擴展支持8K Qcelp的RTP傳輸。

　　相比傳統的電路交換解決方案，Ap接口實現后，系統引入了TrFO和RTO特性，中興通訊BSC不再保留聲碼器，聲碼資源被移到MGW中，使得局內和局間的大約45%呼叫不再需要聲碼資源，這點相比傳統CDMA移動解決方案節省了大量聲碼投資。

　　實現Ap接口后，語音承載編碼類型從原來的64kbps PCM（G.711編碼）直接變?yōu)镋VRC(目前絕大部分手機支持EVRC)，分組網絡承載EVRC編碼語音時，每路話路帶寬變?yōu)?6.8kbps，同時中興通訊支持話音的多幀綁定功能，即多個EVRC編碼語音幀放在一個ip packet中傳輸，幀范圍為1~6，考慮到話音的整體效果，推薦多幀綁定數為3，這樣每路話路帶寬變?yōu)?1.73kbps，這樣每路會話節省的帶寬大約為81%。實現Ap接口后，由于在整個話音傳輸路徑上，減少了兩次的編解碼過程，降低了話音的信息損耗，減少了話路端對端延遲，話音質量得以改善。

　　中興通訊3G ALL-IP硬件平臺確保了BSS、MSCe、MGW、HLRe、PDSN、GoTa等CDMA2000網元實體中單板的重用性，數字中繼接口板DTB、窄帶七號信令板SPB、IP網絡接口板IPI等關鍵單板均可在BSC、MSCe、MGW、HLRe中混插，對于現網中已經商用運行的BSC中的聲碼器資源板VTCD可直接在MGW中使用，從而很好地實現了中興通訊ALL-IP產品的平滑升級和擴容，實現了最大限度的為運營商節省投資的目的。中興通訊CDMA2000 ALL-IP ZXC10 3GCN解決方案同時支持平滑向IMS過渡及平滑升級。

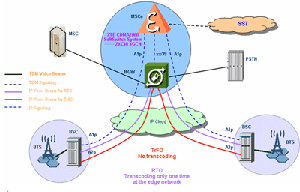

　　中興通訊CDMA2000 ALL-IP產品實現Ap接口后的網絡架構圖如下圖所示，圖中給出了Ap接口解決方案下網絡運營的優勢。



二、ZTE CDMA2000 ALL-IP整體解決方案

　　ZTE CDMA2000 ALL IP全套產品組網靈活，SGW功能既可內置于MSCe，也可內置于MGW內，也可內置于HLRe內，同時也可單獨成為獨立的物理實體，除了軟交換承載與控制分離的基本組網模型外，還有其他形式多樣、變化靈活的組網方式：

* 大容量組網

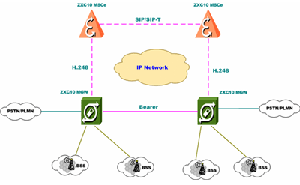

　　由于中興通訊CDMA ALL IP基于中興通訊全新的ALL-IP 3G硬件平臺，交換容量和系統處理能力得到大幅提升，能很容易實現大容量、少局所的組網方式，這種組網一般適用于大中城市的用戶量大、用戶密集地區。中興通訊ALL-IP核心網產品ZXC10 3GCN最大支持5400KBHCA、60000erl的端局或關口局和端局合一局，若純粹的關口局系統支持的能力進一步擴大。該種情況下組網模型如下：



　　上圖中，BSS系統以TDM接入或以IP接入都可以，核心網絡部署在IP網絡上。

* 跨區域、多局所組網

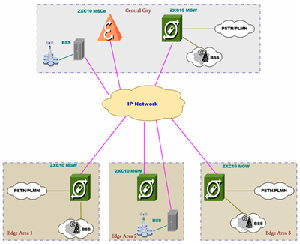

　　對于若干個用戶量少的地區或用戶分散的偏遠地區，可以采用跨區域的組網方式，以一個MSCe帶若干個MGW組網，MSCe位于中心區域，MGW位于各個外圍區域，就近接入當?shù)鼐W(wǎng)，從而構成一個大本地網，解決廣覆蓋及迂回路由的問題。



　　外圍區域的BSS接入，既可以采用TDM A接口方式接入，也可以采用IP Ap方式接入，下面專門討論遠程接入時，只有傳統E1/T1沒有專用的IP骨干傳輸網時，如何解決Ap接入問題。

* Ap Over E1方式組網

　　對于那些只有傳統的TDM承載網絡、沒有現成的IP骨干承載網絡的運營商來說，可以考慮租用IP骨干承載網絡或租用或建設專用IP網絡，來建設ALL-IP CDMA網絡。出于建網成本的考慮，建設或租用IP網絡太過昂貴，但出于節省聲碼資源的目的，也可以考慮Ap接口，BSS局內交換在本地完成，可以節省這部分聲碼資源。

　　對于A1p和相關H.248信令，可以采用中興通訊專用單板實現IP Over E1的傳輸。

　　對于BSS之間的話路，即A2p和yy接口的話音承載，可以通過專用的數據設備WAN Router來解決，也可采用中興通訊專用的IP Over E1單板來加以解決。

　　由于帶寬資源寶貴，對于這時的語音報文采用壓縮的RTP技術來進行傳遞，可以進一步降低網絡對帶寬的需求，CRTP是專門針對低速點對點鏈路上提出的語音報文傳遞技術。

* SIP電話接入

　　中興通訊CDMA2000 軟交換系統ZXC10 3GCN提供對SIP Phone的接入，SIP Phone可以以User Agent方式和通過SIP Proxy Server代理方式兩種方式接入到ZXC10 3GCN系統中，SIP Phone可以與PSTN用戶電話、CDMA移動手機電話實現話音互通。該功能已在印度Reliance IITC實驗室與Reliance SIP Phone成功實現了對接。

　　對于采用CDMA無線網絡技術的mobile Phone電話接入，如EVDO移動手機或插入EVDO無線網卡的筆記本電腦，中興通訊已經在2005年重慶國家863項目中成功演示了采用EVDO Mobile Phone與普通CDMA MS、PSTN fixed phone等電話互通，同時還演示了視頻電話業務。

四、結束語

　　中興通訊CDMA2000 ALL-IP產品依托中興通訊強大的研發實力和深厚的技術底蘊，推出了包含Ap接口在內的ALL-IP接口解決方案，極大的豐富了網絡架構。中興通訊CDMA2000 ALL-IP產品技術先進，容量大，接口協議豐富，兼容性演進性俱佳，組網靈活方便，既可以構建現有的2G網絡，便于向ALL-IP網絡平滑演進，又可以滿足3G新建網絡的需求，充分考慮客戶需求，最大限度地節省運營商網絡建設費用，充分保護運營商現有網絡投資，從而建設一個穩定可靠、技術先進、面向未來的網絡。

參考文獻

3GPP2 TSG-A Interoperability Specification (IOS5.0) for cdma2000 Access Network Interfaces 2005.3

3GPP2 TSG-X X.P0025 Legacy MS Domain Step 2, 2005.12

3GPP2 S.R0037 v3.0 IP Network Architecture Model for CDMA Systems 2003.8

IETF RFC 3261 SIP: Session Initiation Protocol 2002.6
