隨著衛星通信事業的迅猛發展，通信衛星越來越多地受到地面發射源的干擾，這些干擾給正常的衛星廣播和通信業務的正常開展帶來了巨大的威脅，甚至可能產生無法估量的社會影響。為了應對這些射頻干擾，通過受擾衛星迅速而有效地確定地面干擾源位置是非常必要的，而利用傳統的查找方法在精度和速度等方面很難滿足要求。針對這種情況，1982年，英國國防評估研究局（DERA）開始利用時間差和頻率差在相關頻段進行干擾源定位的研究。1993年開始，他們對各種關鍵技術進行了詳細的研究，并在此基礎上研制出了干擾源定位系統satID。與此同時，美國的相關研究部門也對這一技術進行了研究，其關鍵技術在美國申請了專利。1999年美國Interferometrics公司研制成功商業化的干擾源定位系統TLS Model 2000。這兩種定位系統基本解決了查找衛星地面干擾源的問題，受到了全球各大衛星公司、政府和軍事部門的關注。到目前，TLS Model 2000系統已經售出19套，用戶多為衛星運營商和政府部門，satID系統也擁有相當多的用戶。該方法已成為解決衛星干擾源定位問題的首選方案。在我國，國家無線電監測中心北京監測站自從2002年以來，利用該技術成功地對二十余起干擾案例進行了定位，保護了國家的財產和衛星操作者的權益，同時在這方面也積累了不少實際查找的經驗。
定位原理
當被干擾衛星受到干擾時，我們可在與其軌道位置鄰近的衛星中選擇一顆類型相同的衛星，選擇的鄰星不是唯一的，選擇時需注意的幾個關鍵因素將在后面介紹。由于干擾源必定有一定的旁瓣泄漏，所以干擾信號的一部分能量會被發射到這顆相鄰的衛星上去。我們可以用監測站的兩副天線分別接收這兩個來自?xún)深w衛星轉發的信號，并將接收到的信號傳送到定位系統中去。
顯然，同一信號經歷兩顆衛星轉發到達接收站的路徑是不同的，因此，到達接收站的時間會存在一個時間差值，稱之為T(mén)DOA （Time Difference of Arrival）。

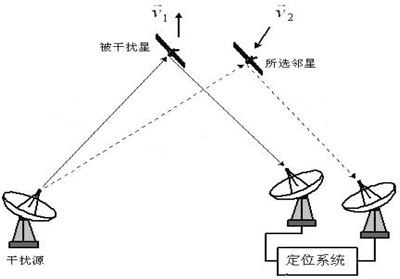

同時，如圖1所示，由于兩顆衛星在空間中的運動狀態并不相同，盡管發射的是同一個信號，但由于多普勒頻移的影響，在到達接收站時存在一個頻率差值，稱之為到達頻率差（FDOA）。

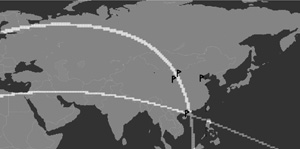

TDOA和FDOA在空間中構成兩個曲面，又由于干擾源必然位于地球表面，因此這三個曲面的交點中必然包含干擾源所在的位置。不同位置發射的信號，其對應的TDOA和FDOA不同，也就是說，TDOA和FDOA與上行站位置存在一一對應的關系（如圖2所示）。
干擾源定位系統首先將兩顆衛星的信號進行下變頻，并利用時鐘保持其相對的時間關系，其后的步驟是進行相關處理。相關處理利用了正交模糊函數[1]:
其中:t是時間，T是相關的時間長度，υ是頻率差，τ是時間差。

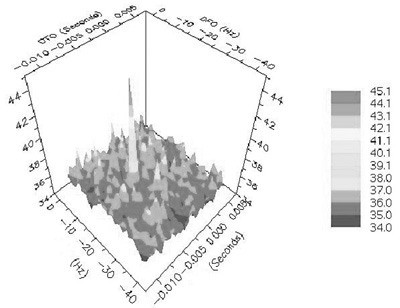

每一個函數值是兩路信號正交相關的結果，對應著兩路信號的時間差和頻率差。我們可對正交模糊函數進行三維可視化處理（如圖3所示），實際上就是計算正交模糊函數值最大時的時間差和頻率差。正交模糊函數首先利用較小的采樣長度來粗略估計TDOA，然后利用較大的采樣長度來估算較精確的時間差和頻率差。最后對結果作內插處理，從而完成對時間差和頻率差的測量。其相關信噪比與在定位系統的ADC處的三個因素有關:一是被測信號在被干擾衛星上的信噪比;二是被測信號在相鄰衛星上的信噪比（通常為負值（dB）);三是定位系統的處理增益。相關計算公式見式（2）:
其中:SNR為相關信噪比，snr1為被測信號在被干擾衛星上的信噪比，snr2為被測信號在相鄰衛星上的信噪比，PG為定位系統的處理增益。
當相關信噪比SNR大于20時，一般可認為相關成功。此時的TDOA和FDOA可以用來進行后續的定位計算工作。
相位校準和位置校準
上文提到的時間差和頻率差都是我們對接收的雙星信號的實測數據，其中時間差的成分比較單純，就是我們前面定義過的TDOA。而頻率差中除了由于多普勒頻移引起的FDOA以外，還包含另外的成分。由于靜止軌道衛星位于距地心42164 km外的外太空，其各方面環境極為惡劣。星上的轉發器的振蕩器頻率會隨時發生變化，這就造成了同一頻率的上行信號，其下行信號，扣除轉發器本身的頻率差外，還存在轉發器本振的漂移值。這一數值通常在正負幾十赫茲到幾萬赫茲之間，而通常的FDOA僅為不到10赫茲，因而這一轉發器本振的漂移值是十分有害的。
為了解決這一問題，可采用所謂“相位校準”的方法，即在測量未知信號的同時，利用另外一個同樣經過這兩顆衛星轉發的信號，由于該信號和未知信號經過的轉發過程完全相同，通過對這一信號進行嚴格同時的測量，就可以將轉發器本振的漂移值對消掉。
完成了TDOA和FDOA的測量，還需要結合衛星的軌道參數，即衛星在某時刻的位置和速度。一般說來，我們得到的衛星軌道數據的精度不能滿足信號精確定位的要求。為了提高衛星軌道數據的精度，需要引進若干位置參考信號，這些信號的經緯度是精確已知的。通過對這些信號進行測量，得到其TDOA和FDOA，通過計算，對衛星的軌道數據進行修正，得到一組修正后的軌道數據，用這組數據處理干擾信號的TDOA和FDOA即可得到較好的結果。
定位中的關鍵因素分析
在定位操作中，存在許多相互制約的因素，了解這些因素以及它們之間的關系對于提高定位精度，為地面搜索創造條件是非常有利的。這些因素主要有:
�。�1）被測信號天線的尺寸。天線尺寸越大，旁瓣輻射到相鄰衛星的功率越少，相關信噪比就會相應降低。若低于20 dB的標準則測量失敗。
�。�2）相鄰衛星和被干擾衛星的間距。該間距越大，TDOA和FDOA的絕對值越大，對于最后計算干擾源的位置是有利的。但是，間距的增大會導致相關信噪比不足。
�。�3）相鄰衛星的上下行波束區域，特別是上行波束區域。兩顆衛星的上行波束區域應同時覆蓋干擾源，使得干擾源信號能夠到達衛星并被轉發。一般我們選擇上行波束覆蓋與被干擾星相似的鄰星，這樣選擇位置參考信號比較容易。對于下行波束覆蓋范圍不同的鄰星，如果沒有其他可用的鄰星的話，用一套系統是無法測試的。需要采用兩套分別位于這兩個區域的定位系統進行所謂的分布式測量。Intelsat公司就采用了6套（2002年）TLS Model 2000系統組建了一個干擾源定位網絡，可進行分布式測量。
（4）參考源的分布。無論是相位參考還是位置參考，都要求清楚其上行發射天線的經緯度，精確到秒級。各個參考源在地理上分布越廣，效果越好。鑒于很多衛星的用戶多集中在北京、上海等大城市，要找到合適的衛星參考源作定位用可能有較大困難。國家無線電監測中心在京外站建立了多個參考源發射站，可以作為后備參考源使用，基本可以滿足干擾源定位的需要。
�。�5）星歷數據的精度。我們了解到的衛星星歷一般難以滿足定位需要，這一因素很難直接得到改善。
�。�6）在鄰星上參考信號對應頻率處是否有業務載波。如果有，該載波會被認為是噪聲信號而影響參考信號的相關信噪比。
以上這些因素需要綜合考慮，同時，在實際操作中人員的經驗和判斷也是非常重要的，可以根據實際情況隨時修改配置的策略。例如針對某一干擾我們可以先進行初步測試，如相關信噪比較高，可根據前面的（1）和（2）換用一顆較遠的鄰星以提高定位精度。在選擇位置參考源時則要綜合考慮（1）、（3）和（4）、（6）。在選擇鄰星時則要通盤考慮以上全部的因素。
參考文獻
[1] Stein S. [1981] Algorithms for Ambiguity Function Process IEEE trans. Acoustic. Speech and signal Processing, Vol ASSP-29, No.3
[2] 頻譜監測手冊.北京:人民郵電出版社,2002
