第三代移動通信WCDMA系統的上行干擾淺析

摘要：本文主要對第三代移動通信WCDMA系統的上行干擾進行了討論，結合華為公司在WCDMA商用網絡干擾定位的經驗，對上行干擾的種類、定位流程進行了分析，重點對商用網絡中由2G系統、直放站和手機干擾器引起的干擾案例進行了闡述。

關鍵詞：WCDMA、上行干擾、內部干擾、外部干擾、RTWP

1.概述

　　WCDMA系統是一個寬帶直擴碼分多址系統，WCDMA系統支持兩種基本的運行模式：頻分雙工（FDD）和時分雙工（TDD），在FDD模式下，上行鏈路和下行鏈路分別使用兩個獨立的5MHz載波，在TDD模式下只使用一個5MHz載波，這個載波在上下行鏈路之間分時共享，本文討論FDD模式下WCDMA系統的上行干擾問題。WCDMA系統屬于干擾受限系統，網絡的質量、容量和覆蓋都與背景噪聲相關，WCDMA系統遭受的干擾可以分為兩部分，一部分是系統自身的干擾，鄰近小區都會對本小區產生上下行的干擾，這種干擾不可避免，但也需要盡量減少這種干擾；第二部分是異常干擾，異常干擾包括上行異常干擾和下行異常干擾，本文主要討論WCDMA系統的上行異常干擾問題。

　　對于WCDMA系統，無論上行干擾是內部產生的干擾還是外部產生的干擾，如果干擾強度很大，持續時間很長，會影響基站的噪聲水平，而WCDMA系統是一個自干擾系統，因此上行干擾可能造成WCDMA基站上行覆蓋的收縮，在上行干擾嚴重的情況下，手機有用信號會被噪聲淹沒而無法解調，這樣用戶感受可能是接入不了或掉話等現象，同時由于WCDMA系統的上行干擾影響了整個基站的用戶，相對于某個或某幾個用戶的下行干擾來說，危害程度要嚴重，這也是為何我們?nèi)绱岁P(guān)注WCDMA系統上行干擾的原因。

2.WCDMA系統上行干擾分析

2.1 WCDMA系統上行干擾的判斷

　　根據3GPP協議的規定，NodeB都有檢測RTWP（Received Total Wideband Power）功能，NodeB的RTWP測量功能是我們發現WCDMA上行干擾一個重要手段。要討論WCDMA系統的上行干擾，首先需要清楚RTWP的概念，下面對RTWP在空載和有負載情況下進行分析。

　　在空載情況下，由于熱噪聲的頻譜密度為：-174dBm/Hz，在WCDMA的3.84MHz帶寬內底噪約為-108dBm/3.84MHz；所以在空載下如果WCDMA系統上行沒有受到干擾，假設基站的噪聲系數為2.5dB，則RTWP正常值為-105.5dBm/3.84MHz。

　　在上行有負載情況下，假設上行Interference Margin為3dB（在上行為50%負載情況下），如果WCDMA系統上行沒有受到干擾，假設基站的噪聲系數為2.5dB，則RTWP正常值為-102.5dBm/3.84MHz。

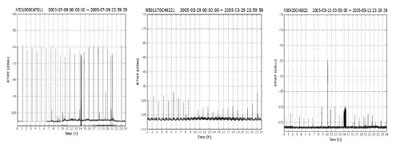

　　華為公司相關后臺軟件能夠?qū)崟r跟蹤并以圖形的形式顯示RTWP數據，也可以把跟蹤的數據文件通過華為公司自己開發的相關軟件進行圖形化顯示。圖1是圖形化顯示的RTWP跟蹤結果，在圖1中紅色代表這個小區對應的主集，藍色代表這個小區對應的分集，橫坐標表示一天的時間，單位為小時，縱坐標表示RTWP值，單位為dBm。從圖1可以看出，圖1中左邊的小區沒有受到干擾，右邊的小區受到比較強的干擾。


圖1 兩個小區的RTWP跟蹤結果

2.2 WCDMA系統上行主要干擾的分類

　　WCDMA系統上行異常干擾可以分為系統內部和外部因素引起的干擾，本文把系統內部因素引起的干擾稱為內部干擾，系統外部因素引起的干擾稱為外部干擾。根據華為公司W(wǎng)CDMA系統商用網絡的干擾定位經驗，系統內部干擾可能是由于工程質量問題引起的，如天饋、連接器和負載等接頭引起的干擾，也可能是由于天線、連接器和負載等器件本身的質量問題引起的干擾；系統外部干擾主要指外界的干擾源引起或外界干擾源與系統內部相互作用后引起的干擾，根據華為公司W(wǎng)CDMA系統商用網絡的干擾定位經驗，外部干擾源可能是已存在的2G系統、直放站、手機干擾器、微波傳輸設備和非法使用WCDMA系統工作頻段的發射設備等引起的干擾。在實際商用網絡中，某個WCDMA基站受到的干擾可能即有內部干擾又有外部干擾，在具體定位干擾源時需要根據內部干擾和外部干擾的定位方法分別進行定位。

2.3 WCDMA系統上行干擾的定位

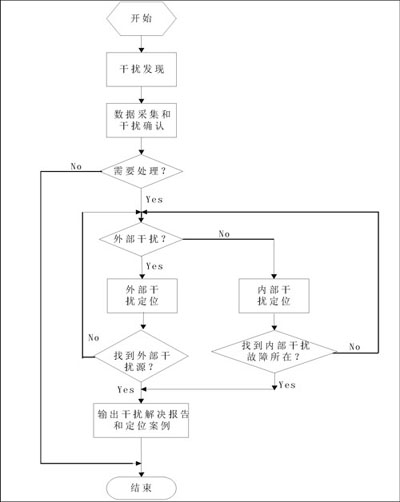

　　根據華為公司對多個WCDMA商用網絡的干擾定位經驗，給出某個WCDMA基站干擾的定位流程如圖2。

　　WCDMA上行干擾發現手段很多，其中最主要的是根據跟蹤的RTWP結果來進行判斷，在發現某個基站的某個小區有干擾時，為了盡快定位干擾，需要對這個小區進行一段時間的RTWP跟蹤，跟蹤時間越長越有利于干擾問題的定位。同時這個小區所在基站的其他小區的RTWP也需要進行跟蹤，在某些情況下，這個小區對應基站的周圍基站RTWP也需要同時跟蹤，具體需要跟蹤RTWP的小區和跟蹤時間需要根據具體的情況來定。在跟蹤完RTWP后，根據RTWP結果判斷這個小區的干擾是否需要進行處理，如果需要處理，則分別按照外部和內部干擾定位方法進行定位。外部干擾定位通過專業測試儀器，利用定點和路測以及相關小區RTWP的關聯分析法，逐步確定出外部干擾源；對于內部干擾定位通過對天饋部分的檢查和測試，最終確定干擾原因。


圖2 某個WCDMA基站的干擾定位

3.WCDMA系統商用網絡上行干擾案例分析

　　通過本文2.2節分析可知，引起WCDMA系統的上行干擾原因很多，本章根據華為公司在WCDMA系統商用網絡的干擾定位經驗，主要討論2G系統、直放站和手機干擾器對WCDMA系統的上行干擾案例。

3.1 2G系統對WCDMA系統的上行干擾案例

　　在移動通信從第二代向第三代過渡的今天，新技術不斷得到應用，新的移動網絡運營商日益發展，射頻資源日趨緊張，原有的專用無線電系統占用現有頻率資源、不同運營商網絡配置不當、發信機自身設置問題、小區重疊、環境、電磁兼容以及有意干擾，都是移動通信網絡射頻干擾產生的原因。在此背景下，由于2G與3G共存在一定時期內是無法避免的，所以3G 網絡必然面臨2G 網絡的干擾問題。

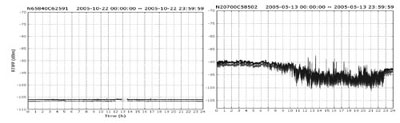

　　華為公司在A國WCDMA商用網絡建成后，通過跟蹤RTWP發現部分小區的RTWP異常，其中某個基站的兩個受干擾小區RTWP跟蹤結果如圖3。
　　　　　　　　　　

圖3 受干擾基站的兩個小區RTWP跟蹤結果

　　通過同時跟蹤某一片區域的小區發現RTWP異常小區方向基本相同，具體分布圖如圖4，其中紅色小區表示異常小區，從異常小區分布來看，干擾可能來自同一個方向的外來干擾。通過干擾定位，發現引起WCDMA系統RTWP異常的干擾源是來自B國的GSM1900和CDMA1900通信系統，測試得到的干擾信號在1930～1940MHz之間的干擾信號頻譜如圖5所示。


圖4 異常小區分布圖


圖5 干擾信號在1930～1940MHz之間的干擾信號頻譜

　　如果2G系統對3G系統造成干擾，一般被干擾3G小區的RTWP具有相關性，被干擾3G小區的數量較多，所以2G系統對3G系統一當造成干擾，對3G網絡質量影響較大。為避免2G系統對3G系統造成干擾，在建3G系統時需要充分了解現網中2G系統的特性，針對現網中的2G系統采取相應的措施，盡量避免干擾發生。

3.2 直放站自激對WCDMA系統的上行干擾案例

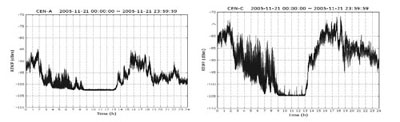

　　在使用射頻直放站時，在下行方向施主天線接收無線信號經直放站放大后由業務天線轉發；在上行方向，業務天線接收無線信號經直放站放大后由施主天線轉發。直放站施主天線和業務天線間的耦合損耗稱為天線隔離度。如果直放站增益大于天線隔離度，那么在施主天線->直放站->業務天線->施主天線間形成正反饋回路，信號被不斷放大，造成自激，導致直放站無法正常工作。直放站如果產生自激，有可能影響周圍一片小區的RTWP。圖6是華為公司在某商用網絡中由于直放站自激造成周圍三個基站小區RTWP同時異常圖。


圖6 由于直放站的自激引起周圍相關的三個基站對應小區RTWP異常圖

　　如果直放站自激造成3G網絡受到干擾，一般直放站周圍的3G小區都會受到干擾，而且周圍被干擾的3G小區RTWP具有一定的相關性。為避免直放站造成干擾，除在以后建3G網絡時盡量避免使用直放站外，同時在直放站施工過程中需要保證施主天線和業務天線之間的隔離度。

3.3 手機干擾器對WCDMA系統的上行干擾案例

　　在國內一些政府機關、保險、安全和軍區等部門為了阻止人們使用手機，可能會安裝手機干擾器，通常干擾器的頻率較寬，而在國外一些信仰宗教的國家，為了在祈禱期間阻止教徒使用手機，在一些清真寺內也會安裝手機干擾器。

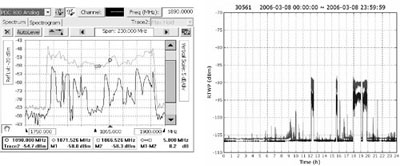

　　華為公司在C國建設WCDMA系統的商用網絡過程中，通過跟蹤RTWP發現部分基站小區的RTWP異常，進行干擾定位發現干擾來自基站附近清真寺內的手機干擾器，干擾器在1750～1980MHz之間的干擾信號頻譜和引起某個小區的RTWP異常跟蹤結果如圖7所示。


圖7 手機干擾器的干擾信號頻譜和引起相關小區RTWP異常圖

　　手機干擾器造成的干擾，一般持續時間長，干擾強度大，對被干擾區域的3G網絡質量影響較大。

4.總結

　　本文主要結合華為公司在WCDMA商用網絡中干擾定位的經驗，對WCDMA上行干擾的種類、判斷方法和定位流程進行了描述，并給出了華為公司在商用網絡中遇見的三種主要外來干擾案例。由于干擾的不確定和多樣性，干擾定位工作比較復雜，對干擾定位工程師來說，不僅需要對移動網絡中常見的干擾和現有移動通信制式有深刻的認識，同時需要豐富的工程經驗。華為公司通過對多個WCDMA商用網絡中干擾問題的定位，積累了豐富的干擾定位經驗。
