位置服務中關鍵的核心是位置與地理信息，兩者相輔相成，缺一不可。本解決方案是為位置業務系統提供支持的基礎平臺，為L(zhǎng)BS行業提供業界標準的接口以方便第三方開發。
本解決方案在遼寧移動位置服務基礎平臺項目中順利實施，并在運行中證明成功。
移動位置服務基礎平臺解決方案利用ArcGIS的強大的地理空間數據管理功能，使用基于構件的SOA軟件系統設計方法，基于J2EE架構開發，具有高可靠性、高性能、支持大量的并發訪問，完全滿足電信級系統的要求。
該系統為了降低移動位置業務系統的開發難度，還可以避免重復投資。是移動位置服務中電子地圖類、地理信息查詢類、位置監控類、最優路徑規劃等業務的底層支撐平臺，大大減少了這類業務系統建設的成本、難度和周期，使位置業務可以方便的開展和管理。
2．解決方案系統結構圖
移動位置服務基礎平臺系統結構圖
3.GIS系統功能結構

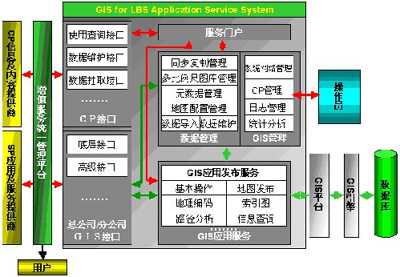

根據位置服務地理信息系統的需求，系統的功能結構圖如下圖所示。
按照系統的功能，系統可以分為以下幾大組成部分:
·接口模塊
接口模塊包括GIS接口和CP接口。
GIS接口根據業務需要以文本、柵格圖或矢量圖的方式向SP提供GIS應用服務。
CP接口為CP提供數據管理接口。
·服務門戶
CP自服務門戶為CP提供維護自己數據和業務管理的交互界面。
管理員門戶為管理員提供管理系統的界面。
·GIS應用服務子系統
GIS應用服務指系統為SP提供的GIS服務，包括GIS應用發布服務、地圖基本操作服務、地理信息分析服務、路徑搜索服務和地理編碼等GIS服務。
·數據管理子系統
數據管理提供瀏覽，管理，創建和組織電子地圖服務，GIS數據維護，以及電子地圖的導入和導出服務。此外，GIS數據管理還提供創建，編輯和查看元數據管理服務。
·GIS管理子系統
GIS管理子系統完成對GIS系統、網絡、日志、CP等的管理。包括系統網絡管理、日志管理、CP管理，以及統計分析模塊。
日志管理系統記錄了系統操作員、CP等對系統的訪問和操作情況。
系統網絡管理提供對系統的日常操作、訪問和運行進行記錄和監控，對系統的訪問進行權限管理、對GIS系統運行的網絡環境的實時監控管理和運行狀態分析。
CP管理子系統提供對CP的接入管理、系統訪問的鑒權等。
統計分析模塊提供對數據使用情況、服務使用情況、并發用戶數、帶寬利用率等數據的統計分析。
·GIS平臺
·GIS引擎
·數據庫
接口模塊、服務門戶、GIS應用服務子系統、數據管理子系統，以及GIS管理子系統一起組成了位置服務地理信息系統的應用系統部分。應用系統部分的功能可由 GIS for LBS Application Service System來實現。
4.GIS系統軟件體系結構
位置服務地理信息(GIS)系統面臨以下問題:
1. 面向不同的用戶群, 分散的地域, 發布地圖和服務
2. 空間數據高級維護、三維分析和空間分析等高級功能交互性強、對計算機軟硬件環境要求較高
針對以上問題，位置服務地理信息系統的設計中，采用C/S結構與B/S結構相結合的“優勢互補”的技術方案策略，讓C/S與B/S技術相結合，在位置服務地理信息系統的建設中淋漓盡致地展現各自的優勢。
以下闡述了接口模塊、應用服務子系統、管理子系統和數據管理子系統等采用的體系結構。
4.1 B/S應用體系結構
在位置服務地理信息(GIS)系統的建設中，對具有面向不同的用戶群和分散的地域特征發布地圖和GIS服務的“接口模塊”、“應用服務子系統”，以及對交互性要求低的“系統管理子系統” 采用B/S結構。如下圖所示。
B/S系統從邏輯上分為4層：表現層、業務邏輯層、GIS服務層和數據層。
1．表現層
GIS接口、CP接口、服務門戶是系統的表示層。服務門戶實現用戶界面的展現，通過調用業務邏輯層的服務實現業務功能, 服務門戶采用JSP開發，JSP類似于Microsoft公司的ASP，但它具有跨平臺性。
GIS接口和CP接口這兩個表現層是其它應用系統和業務邏輯層的橋梁，其它應用系統通過GIS接口和CP接口調用業務邏輯層的服務, GIS接口和CP接口這兩個表現層采用Servlet開發, Servlet是用Java編寫的Server端程序，可以動態地?cái)U(kuò)展Server的能力，并采用請求－響應模式提供Web服務。 GIS接口和CP接口的通信協議采用HTTP協議，數據格式采用XML。
2．業務邏輯層
業務邏輯層實現GIS系統中的業務邏輯功能。
業務邏輯功能包括GIS應用服務、簡單的數據維護和GIS系統管理；簡單的數據維護包括GPS或文本的數據導入和導出，以及CP對POI數據的維護。
業務邏輯層是整個B/S系統的核心，采用了EJB(Enterprise JavaBeans)設計。
B/S系統采用了J2EE的JSP、Servlet、EJB等技術，具有如下J2EE架構固有的優勢。
·開放的J2EE體系結構和純Java應用
基于J2EE多層架構的開放的平臺，采用標準化的HTTP/XML、EJB、JSP等先進技術的純Java應用。這種體系結構使系統應用具有良好的可操作性和可控性，支持基于Internet/Intranet 的系統集成。
·多線程應用支持更多并發用戶
通過使用應用服務器，位置服務地理信息系統實現多線程體系結構，能夠支持大量的并發用戶。此外，對于大型組織，位置服務地理信息系統可以在多個應用服務器之間實現負載均衡。
·跨平臺(NT/Unix/Others)特性
J2EE架構保證了位置服務地理信息系統的跨平臺性，可以運行在Microsoft NT, All Unix (Sun Solaris, HP-UX, IBM AIX, etc)和其他操作系統環境。 用戶可以根據不同操作系統的優勢，充分利用高性能的平臺。
·大型數據庫支持
位置服務地理信息系統通過大型關系型數據庫如Oracle, DB2, Informix, Sybase, SQL Server等，管理大量的項目和任務數據。存儲過程完成大批量的數據處理。
·容易與其他應用集成
HTTP/XML和開放的數據系統幫助實現其他應用和位置服務地理信息系統的集成�？梢院苋菀讓⑵渌髽I(yè)應用系統或桌面應用系統和位置服務地理信息系統集成，為企業提供全面解決方案。
3．GIS服務層
GIS服務層包括GIS平臺和空間數據引擎。
4．?dāng)?shù)據層
為GIS服務層和業務邏輯層提供數據服務, 數據層包含的數據包括元數據、POI數據、基礎地理數據、地理編碼數據、內容數據和系統管理數據等。
4.2 C/S應用體系結構

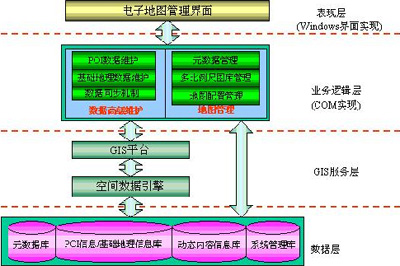

在位置服務地理信息系統的建設中，對交互性強和對計算機軟硬件環境要求較高的數據管理子系統采用C/S結構。如下圖所示。
C/S系統從邏輯上也可以分為4層：表現層、業務邏輯層、GIS服務層和數據層，C/S系統和B/S系統共用GIS平臺層和數據層。
1．表現層
數據管理子系統的界面是C/S系統的表現層，它實現數據維護和數據組織這類復雜性交互操作，如在地圖上對路線進行連接處理操作過程，編輯地圖時對路線的頂點捕獲情況及時進行顯示，以及對多比例尺圖庫進行大量頻繁、高速交互的組織和調整的過程。數據管理子系統的界面采用VB或VC或.NET進行開發。
2．業務邏輯層
C/S系統的業務邏輯層主要實現數據的高級維護功能和地圖管理功能，用戶通過數據管理子系統的界面調用C/S系統業務邏輯層服務完成數據高級維護工作和地圖管理工作。C/S系統業務邏輯層采用了COM技術。C/S系統的業務邏輯層通過COM的共享和重用，大大降低了系統的開發和維護成本，提高了系統的質量。
5.結語
位置服務進入中國市場后，通過各方面的努力，已從最初的概念轉變?yōu)樯逃梅⻊?wù)。隨著各種定位技術和應用業務的日益完善，在中國這個全球最大的手機用戶市場上，會有越來越多的用戶感受到位置服務為其生活帶來的便利。ESRI中國(北京)有限公司將會一如既往的關注位置服務在中國的發展，為位置服務的基礎平臺提供最有力的技術支持與保障。
