摘要 文章從HSDPA技術的基本操作原理出發，從主要關鍵技術、需要更新功能的網絡設備、性能情況等方面出發，對WCDMA中的HSDPA技術進行了探討。
1、HSDPA技術概述
在UMTS R99的空中接口體系中，絕大部分功能都由位于Node B以上的RNC來進行，例如重傳、資源調度等，Node B僅僅起到一個根據RNC的指令完成物理層編碼、傳輸?shù)墓δ�，其本身基本不具有�?duì)物理資源的控制和調度能力。而在HSDPA中，為了在空中接口上實現更大的吞吐能力，對Node B的功能進行了增強，在Node B的層面引入了物理層重傳和快速資源調度的概念。通過在更靠近空中接口的Node B上引入這些原本只有RNC才具有的功能，加快了重傳以及對空中資源調度的效率。在這樣的網絡機制下，結合AMC(Adaptive Modulation and Coding)、HARQ(Hybrid Automatic Repeat reQuest)等新技術，同時使用了更短的TTI(Transmit Time Interval)長度(2ms)、固定的發射功率、固定擴頻因子的多碼道傳輸，這樣，通過整體的有效結合，在下行方向上實現了大大高于R99的高速的分組數據傳輸能力，在信道情況好的條件下，其理論峰值速率可以達到14.4Mb/s。
圖1描述了HSDPA的基本工作原理以及實現相應功能的物理信道。Node B通過用戶從上行專用控制信道HS-DPCCH中反饋的信息得到用戶的下行信道情況，然后Node B根據所收集的所有用戶的信道情況，通過一定的調度策略，為它所服務的所有用戶分配HSDPA的下行數據傳輸?shù)奈锢碣Y源(HS-DSCH、HS-SCCH)，同時選擇相應的最合適的AMC方案，以此來實現系統吞吐量最大化、用戶吞吐量最大化、用戶QoS保證等資源調度目標。
2、主要技術以及提供的業務情況
2.1 快速L1 H-ARQ技術
在R99中，所有的數據傳輸過程都由位于RNC的RLC層協議實體來進行控制。HSDPA中在Node B上增加了用于控制HSDPA數據傳輸?shù)腗AC層協議實體MAC—sh，通過該實體，Node B可以直接控制物理層的數據重傳，這樣就形成快速的物理層重傳，其效率高于R99中在RNC和移動終端之間的RLC層重傳。
同時，在L1重傳中引入了H-ARQ技術，通過使用Incremental Redundancy、Soft Combining等合并機制，使得每一次發送的數據都將用于幫助接收端進行正確的譯碼，這樣進一步提高了重傳的效率。
2.2 自適應調制和編碼
HSDPA中引入了自適應編碼調制(AMC)的技術，由于Node B中增加了MAC層協議實體的控制功能，同時利用Node B最靠近空中接口，對無線信道情況變化反應快的特點，引入AMC的機制，使得Node B可以根據用戶無線信道的情況，自適應的為用戶選擇最合適的編碼調制方式，例如在信道情況好的時候，使用高階調制(16QAM)結合大碼率的信道編碼，這樣可以有效的利用信道，實現信息傳輸速率的最大化。
目前HSDPA中定義的編碼方式為T(mén)urbo碼，根據信道情況，可選擇的編碼速率為1/4、2/4、3/4和4/4；同時定義了兩種調制方式4QAM和16QAM以供選擇，參見表1：
[table]
調制方式 | 擴頻因子 | 有效編碼速率 | 有效編碼速率 | 數據速率 | 數據速率 | 數據速率 |
QPSK | 16 | 1/4 | 1/4 | 600kb/s | 1.2Mb/s | 1.8Mb/s |
16QAM | 16 | 2/4 | 2/4 | 2.4Mb/s | 4.8Mb/s | 7.2Mb/s |
2.3 快速分組調度，時序安排和調度從RNC轉移到Node B

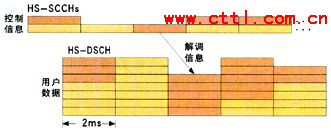

在HSDPA中，同一Node B下的多個用戶可以通過時間以及碼字對下行的HSDPA資源進行復用，如圖2所示。這時候，HSDPA中Node B能力增強帶來的另一項功能：快速的用戶間分組調度就將發揮作用。
除了根據用戶的信道情況，對于該用戶通信的MC方案進行自適應的調整以外，當多個用戶在同一Node B下進行HSDPA通信時，Node B還可以根據用戶反饋的信息(包括信道質量、終端能力、QoS的需求等)，結合系統情況(包括可獲得的功率和碼資源、Node B緩沖區的狀態等)，對系統的HSDPA資源(時隙、碼字)在各個用戶之間的分配進行動態的調整，從而在系統的角度實現性能的最優化。
2.4 短幀長度(TTI=2ms)
在R99中，數據傳輸?shù)淖钚TI長度為10ms。在HSDPA中，為了使自適應調度能夠跟上無線信道的快速變化，同時減小重傳的時延，將下行信道的TTI長度設置為2ms。
3、主要新增功能的設備
功能的增強必然帶來系統設備的更新?lián)Q代，HSDPA在設備上的功能更新主要集中在Node B和終端上。
如圖3所示，在Node B上增加的功能主要有以下幾個方面：
(1)調度程序：實現終端間資源的調度，以及編碼調制方式的自適應選擇(AMC)。
(2)H-ARQ重傳：在Node B上增加了支持H-ARQ操作的發送模塊。
(3)上行反饋解碼：使用該模塊在Node B上進行“ARQ確認”、“信道狀態”等反饋信息的譯碼，以支持Node B上的各項調度操作。
(4)面對SRNC的流量控制：由于在Node B和終端之間引入了物理層重傳的機制，因此需要在Node B中引入面對RNC的流量控制功能，以避免Node B中發生緩存溢出的情況。
與Node B所增強的功能相對應的，在支持HSDPA的終端上也增加了相應的功能：
(1)ARQ譯碼：終端中需要增加緩存區和相應的合并譯碼功能模塊來支持新增的H-ARQ功能。
(2)快速上行反饋和編碼：終端需要將信道狀態等信息快速的反饋給Node B，以支持Node B的調度功能。
4、性能情況
相比R99，HSDPA接入網的機制更適合于分組數據包突發的特性，在能力上有明顯的提高。這些提高主要來自于，首先通過以2ms為周期在用戶之間進行快速的分組調度，在用戶數較多的情況下，可以獲得顯著的多用戶增益；其次通過與用戶信道狀態相適應的AMC機制，在信道好的情況下，可以利用高階調制結合大碼率信道編碼，這樣可以大大提高用戶的數據吞吐量，同時帶來整個系統的吞吐量的改變。另外，HSDPA在物理層重傳中使用的H-ARQ相比R99中的ARQ機制，也可以帶來一定的性能提高；最后，通過一定的調度策略以及AMC方案的結合，還可以在達到小區吞吐量目標的同時，為用戶提供一定的QoS保證。

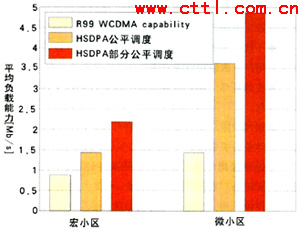

圖4通過仿真給出了HSDPA與R99在小區吞吐量上的比較，從圖中可以看出，與R99相比，HSDPA在小區平均吞吐量上有明顯的提高，尤其是在微蜂窩的環境下，由于這時候在很多情況下信道條件都比較好，有利于HSDPA利用高速率的編碼調制方案來提高小區的平均吞吐量。

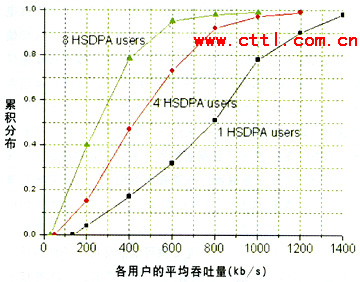

圖5描述了當HSDPA使用5個HS-PDSCH、7W的總發射功率時(大約1/3的小區資源)，得到的用戶數據吞吐量的累積分布函數。從圖中可以看出，隨著用戶數的增加，由于有更多的用戶共享HSDPA信道資源，所以用戶平均吞吐量隨著用戶數的增加而減小，但是這種減小并不直接與用戶數成線性關系。例如：只有一個用戶時，用戶的平均吞吐量大約為800kb/s，而當用戶數增大到4個時，由于系統在多用戶之間快速的資源調度帶來的增益，這時候平均吞吐量為400kb/s左右，而不是800/4的200kb/s，也就是說：這時候小區的總吞吐量要大于一個用戶時的情況。
