摘要 文章從技術先進性、支持業務情況、標準體系完備性、與現有網絡的兼容性、設備和市場情況、前景等多個方面對比現有cdma2000空中技術，并對新一代空中技術的發展情況進行了介紹。
1、概述
cdma2000系列標準主要由3GPP2負責制定，與由3GPP負責的WCDMA網絡相比，cdma2000的發展和演進有以下兩個主要特點：
(1)模塊化劃分。cdma2000網絡從功能上可以分為接入網和核心網兩大部分(以及連接兩者的A接口)，在3GPP2中，接入網也就是無線技術的演進與核心網的演進是分階段、各自獨立進行的，這與3GPP的成套標準的演進如R99、R4、R5、R6……截然不同。模塊化設計和演進使得cdma2000網絡更加靈活，更具使用性，為運營商提供了靈活的選擇。從cdma2000發展看，3GPP2制定標準的工作側重于無線技術，也就是說無線接口的發展從某種程度上快于核心網的發展，一方面這成就了優秀的cdma2000無線技術，但另一方面A接口和核心網方面標準制定的滯后，在一定程度上會造成網絡標準與無線接口標準不匹配，在設備互聯互通方面帶來一些問題，這在實際網絡建設中尤為突出。
(2)強調利用已有成果，反對自成體系。3GPP2網絡標準盡可能的采用現有標準，如在分組核心網標準中采用了大量IETF標準。這種利用現有成果的方式可以降低標準編寫的復雜度，加快標準的制定進程，但這些現有標準畢竟不是為3GPP2系統量身制訂的，因而存在匹配問題，引起實際網絡運營中的一些問題。
下面將從各個方面比較現有cdma2000無線技術的優劣，并對新一代空中技術的情況進行介紹。
2、無線技術的演進
2.1 現有cdma2000無線技術

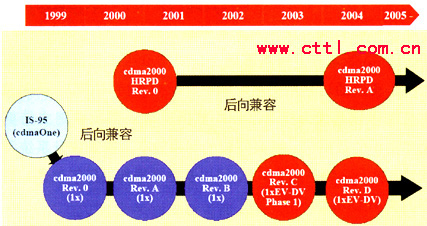

CDMA技術是一個不斷演進的標準。圖1給出了CDMA空中接口從二代向三代發展的各個技術和標準階段。
近3～4年來，3GPP2在cdma2000發展方向及標準的研究主要集中在1x EV方面(其中1x表示1個1.25MHz載波，EV意為演進)，包括1x EV-DO(也稱為高速分組數據HRPD)和1x EV-DV兩大體系和趨勢。其中1x EV-DO專門為高速無線分組數據業務設計，1x EV-DV系統則能夠提供混合的高速數據和話音業務，從技術上講，它們都可作為3G的候選：
(1)cdma2000 1x EV-DO或cdma2000 HRPD：設計初衷是作為cdma2000 1x的補充，提供更高速無線接入因特網的方法，使得用戶可以共享因特網資源。HRPD僅提供非實時數據業務，其中前向峰值速率高達3.1Mb/s。HRPD適應于類似流媒體及大文件下載等業務的開發。至于實時業務(如話音)，可通過與cdma2000 1x網絡的配合或VoIP的方式實現。但HRPD不能完全后向兼容cdma2000 1x。
(2)cdma2000 1x EV-DV：設計初衷是提供可與HRPD競爭的數據速率，并且兼容cdma2000 1x，1x EV-DV可提供非實時高速分組數據業務和實時業務，前向峰值速率高達3.1Mb/s。1x EV-DV可為用戶提供各種多媒體服務。1x EV-DV完全后向兼容cdma2000 1x系統。
根據CDG的統計，目前全世界有超過2.4億的CDMA用戶。隨著市場對更高數據速率和豐富業務的需求，擁有最大CDMA用戶量的cdma2000 1x網絡在某種程度上將無法滿足需要，cdma2000 1x技術向哪個方向演進，已成為迫切需要解決的問題。
選擇何種演進方向，取決于技術自身的先進性、支持業務情況、標準體系完備性、與現有網絡的兼容性、設備和市場情況、前景等。下面將從這幾個方面對cdma2000的兩個發展趨勢進行比較：
(1)技術先進性
HRPD 0版本前向鏈路采用了數據速率控制、多用戶調度算法、HARQ機制以及時分復用等技術，反向鏈路采用了跳轉概率機制，使得前反向數據傳輸速率有了很大提升。HRPD A版本在0版本基礎上，針對0版本前反向業務能力不平衡，通過新增更高階調制、反向支持HARQ、反向速率控制等技術大大提高了反向數據速率；前向鏈路支持更大和更小的數據包，提高空口的利用效率，有效提升系統吞吐量；并且在物理層、MAC層以及更高層都進行了改進，更好的支持QoS。
從標準角度講，cdma2000 1x EV-DV包含cdma2000 Revision C和Revision D兩套標準。其中，C版本主要改進和增強了cdma2000 1x的前向鏈路，采用了自適應調頻和編碼(AMC)、混和自動重發請求(HARQ)以及新增TDM/CDM高速分組數據信道(F-PDCH)等技術，但對反向速率鏈路沒有改進。在1x EV-DV C版本的基礎上，D版本通過反向支持HARQ、增加新的反向分組數據信道、支持高階調制等技術改進和增強了反向鏈路，大大提高了反向數據速率。但無論是C版本還是D版本對話音容量都沒有很大的提高。
表1對比不同版本cdma2000技術的最主要性能：前反向鏈路峰值數據速率。
[table]
規范 | 峰值數據速率(kb/s) | |
前向鏈路 | 反向鏈路 | |
cdma2000 Rev.O | 322 | 168 |
cdma2000 Rev.A | 629 | 322 |
cdma2000 Rev.B | 629 | 322 |
cdma2000 Rev.C | 3100 | 322 |
cdma2000 Rev.D | 3100 | 1800 |
HRPD Rev.0 | 2400 | 153 |
HRPD Rev.A | 3100 | 1800 |
可以看出，相對于cdma2000 0版本(即通常所說的cdma2000 1x)，HRPD Rev 0在前向鏈路數據速率方面有明顯的優勢。另外，HRPD A版本與cdma2000 D版本在前反向峰值數據速率方面基本相同。
在另一個重要性能指標——單扇區平均吞吐量方面，HRPD A版本與cdma2000 D版本基本相同，都約為前向鏈路900kb/s、反向鏈路600kb/s。在這些基礎指標方面，HRPD A版本和cdma2000 D版本技術支持能力相當。
(2)支持業務情況
從支持的基本業務來講，HRPD僅支持數據業務，1x EV-DV既支持數據業務又支持話音業務。預計在目前和未來較長的一段時間內，話音業務都將是用戶最主要的需求。
HRPD是作為cdma2000 1x的補充而產生的，并且從目前已建成的HRPD商用網看，HRPD網絡都是疊加在cdma2000 1x網絡之上建設的。因而從某種程度上，解決HPRD支持話音業務的問題可以轉變?yōu)镠RPD與cdma2000 1x間配合的問題，即HRPD提供數據業務、1x網絡提供話音業務。在HRPD 0版本中，為了保證用戶可以接收到來自1x的話音，采用時隙監聽的方式避免漏話。在HRPD A版本中，更是增加了新的接口，支持雙向交叉尋呼，以保證不漏掉來自任何網絡(HRPD或1x)的實時業務，并避免了時隙監聽帶來的耗電增加和干擾業務的弊端。并且隨著HRPD網絡中VoIP業務的開通，支持話音業務將不再是一個問題。而另一方面，無論1x EV-DV的C版本還是D版本對話音容量都沒有很大的提高，與cdma2000 1x的話音容量處于同一個數量級。因而在考慮網絡演進選擇1x EV-DV還是HRPD時，對話音業務的支持并不是突出的問題。
在企業虛擬專網接入VPN、E-mail、Web瀏覽/電子商務、VOD、BCMCS、VT等等增值業務方面，HRPD和1x EV-DV的支持能力相當。
(3)標準體系完備性
一套完整的標準體系包含技術規范和測試規范。
HRPD Rev 0標準體系在2001年前在3GPP2已經全部發布。目前HRPD Rev A的技術規范已基本制定完成并發布，測試規范預計將在今年6月份進入R&F狀態，目前各公司已向3GPP2提交了大量測試方面的文稿。
1x EV-DV Rev C標準體系在3GPP2已全部發布。1x EV-DV Rev D的技術規范已經發布，但測試規范制定的進度還不明朗，也與各個公司的積極程度直接相關。
相比之下，目前看來，HRPD Rev A的標準體系更加完備，時間表也更清晰。
(4)與現有網絡的兼容性
與現有網絡是否兼容直接影響到網絡能否平滑升級。
從圖1可以看出，HRPD Rev 0與cdma2000 1x不能完全后向兼容，需在1x基礎上增加新的載波以支持HRPD。對于基站而言，原有1x BTS需增加信道版，并需進行軟件升級支持新載波的基帶信號處理。HRPD具有與1x相同的射頻特性和技術實現方式，可重用現有的1x射頻發射設備、放大器和濾波器等，并且HRPD和1x的網絡規劃比較類似，在實際建網中，1x和HRPD可采用共站的建網方式(國際上商用的網絡多采用共站的方式)�？傊�，現有1x網絡可通過硬件、軟件升級就可以支持HRPD網絡。至于終端，原有1x終端無法在HRPD網絡中使用，需要新HRPD或1x/HPRD雙模終端。HRPD 0版本的下一版本HRPD Rev A與HRPD Rev 0完全后向兼容。
從圖1也可看出，1x EV-DV與1x完全后向兼容，也就是說現有1x終端可以在1x EV-DV網絡中正常使用。1x EV-DV可在1x現有載波上直接升級。為了支持1x EV-DV，需要對1x BTS信道板進行硬件升級，信道板相關的軟件以及主控軟件等需要進行軟件升級，以支持新增的信道和信令處理�，F(xiàn)有1x射頻發射設備、放大器和濾波器等設備可重用。1x EV-DV網絡規劃與1x比較類似�？傊�，可通過對現有1x網絡進行硬件、軟件升級就可以支持1x EV-DV網絡。
對于HRPD和1x EV-DV網絡都可通過現有1x網絡的硬件和軟件升級來實現，但HRPD需要新的載波，1x EV-DV可以使用原有1x載波。
(5)設備和市場情況
在2003年中之前，很多運營商都看好cdma2000 1x EV-DV技術，由于1x EV-DV C版本對反向鏈路幾乎沒有任何增強，這些運營商都計劃等待和商用1x EV-DV D版本。但由于D版本技術復雜，其中一些關鍵技術問題在3GPP2內進行了多輪仿真，1x EV-DV D版本的國際標準遲遲沒有發布，一直到2004年4月。
正是這樣一個較長的空檔期以及當時市場競爭的驅動，給標準已經成熟的HRPD技術一個千載難逢的機會。當時很多GSM運營商開始建設GPRS網絡，為了在競爭中保持優勢，cdma2000 1x運營商著手建設新的、能提供更高數據速率的網絡，考慮到當時技術和產品的成熟情況，很多運營商轉向HRPD技術，HRPD 0版本成為最佳技術選擇。據CDG的統計，目前已有16個國家和地區的21個運營商建立了商用HRPD(0版本)網絡，另外還有5個試驗網絡。無論從設備和市場來講，HRPD 0版本技術都已經成熟，并形成了一定的成熟市場模式可供參考。
隨著全世界部署HRPD網絡的國家越來越多，對于部署了cdma2000 1x的運營企業，在選擇下一代網絡技術時，考慮到國際漫游問題，運營企業也會傾向于選擇HRPD技術。
為了平滑過渡和向下兼容，這些已商用HRPD網絡更可能沿著HRPD Rev A的分支演進。支持HRPD Rev A版本的芯片一直處于緊張的研發中，目前高通推出的支持HRPD A版本的6800系列芯片已進入測試階段，HPRD A版本設備的研發日程日益清晰。預計，設備廠商將在2005年底到2006年初研發出HPRD A版本終端產品，在2006年中旬研發出HRPD A版本系統產品。
由于某種程度cdma2000 1x EV-DV D版本技術錯過了發展的大好時期，很多設備廠商將大量的精力投向HRPD，導致D版本的設備研制進程不明朗。前一段時期，在CDMA芯片研制中處于主導地位的高通宣布由于目前EV-DV市場需求并不存在，放棄了研發EV-DV芯片組的計劃，將專注于EV-DO芯片的開發。這更使得cdma2000 1x EV-DV技術的商用化前程一片黑暗。
(6)前景
在選擇一種技術時，也需要考慮技術的延續性，也就是說技術發展的前景。從目前3GPP2的空中接口技術演進討論中，更多的是基于HRPD技術的演進，詳細內容隨后介紹。這也表露出HRPD更具有生命力和前途。
2.2 cdma2000 AIE(空中接口演進)
隨著802.16 WiMax技術的日益成熟，Wlan愈來愈對傳統的移動運營商形成競爭。3G的另一個陣營3GPP針對技術的演進已提出了LTE，并制定了工作目標和工作計劃。迫于這些壓力，3GPP2也開始考慮cdma2000空中接口演進，于今年的3月份召開了AIE TEM會議討論空中接口的演進。
整個cdma2000空中接口演進側重于：提高數據速率、減少時延、增強QoS能力、維持后向兼容性。多公司提交了技術演進的需求和技術方案，制定了cdma2000演進目標：
(1)相對于cdma2000 1x，提高話音容量，在HRPD上通過VoIP實現語音；
(2)增加峰值數據速率和系統容量(長期目標：前向峰值數據速率范圍為100Mb/s到1Gb/s、反向峰值速率達到50Mb/s)；
(3)支持20MHz帶寬的分配(以1.25MHz為單位)；
(4)增加頻率效率，減小系統等待時間，更低的終端功耗；
(5)提高小區覆蓋，增加范圍；
(6)無縫切換到其他無線接入技術，包括DO VoIP到1x電路語音的切換；
(7)近期保持后前兼容。
為了便于目標的實現，滿足不同階段市場的需求，降低技術開發復雜度，3GPP2初步確定將cdma2000 AIE劃分為兩個階段，如表2所示。
[table]
階段 | 時間 | 目標 | 主要技術 |
Phasel： | 2005年底完成標準發布 | 提高峰值數據速率； | 增強應盡量減小對基礎硬件的影響； |
Phase2： | 2007年中完成相關技術研究和標準的發布 | 基于和其他技術的競爭，制定詳細的性能目標； | 增強的CDMA； |
有公司建議，第二階段的研究與第一階段標準的發展并列進行，但最后未達成一致 | |||
目前針對Phase 1，已經有多個廠家開始提交Srage 2的文檔，主要涉及：對稱或不對稱多載波的分配、RLP改動、MAC層改動等等。
實際上，目前AIE兩個階段的劃分是比較粗的，對具體的指標和技術還只是粗略的描述。在今年6月份韓國漢城召開的3GPP2 WorkShop會議上將會繼續討論AIE，到時會有更詳細更具體的內容和工作計劃。
新一代空中技術的發展，各公司都處于同一起跑線上，給我國企業參與國際標準的制定提供了機會，相信我國企業會積極研發新的技術，加入到國際標準，提高技術專利含量。
