摘要：本文介紹了CWTS根據我國頻譜分布的實際情況在CDMA中國頻段(Tx:870-880MHz,Rx:825-835MHz)內對我國CDMA基站測試標準中阻塞和
互調雜散響應衰落指標進行重大修改的原因，并分析了此修改將會對我國的CDMA系統產生的深遠影響。
此題案已由CWTS 提交給國際標準化組織3GPP2,并在2002年10月加拿大魁北克會議上獲得通過。現3GPP2已在其C.S0010-B 中將其采納為最
新的CDMA國際基站測試標準。
關鍵詞：CDMA 阻塞 互調雜散響應衰落
前言：
阻塞和互調雜散響應衰落指標是CDMA系統中最重要的無線指標之一。在CWTS CDMA工作組第32次會議對我國的CDMA2000基站子系統測試行業規范進行討論的過程中，CWTS針對我國頻譜分布的實際情況，提出了對阻塞和互調雜散響應衰落指標的修改建議，并為此成立了專題項目組，在國家無委的指導和幫助下，經過了深入細致的討論和多方面的技術論證，最終決定對我國的CDMA基站測試標準進行重大修改。
此指標修改后，如果新標準得到實施，據估算可為中國CDMA電信運營商和廠商在新建CDMA網絡以及現有CDMA網絡擴容時可節約人民幣近約一億元.
另一方面，CWTS將此修改提議提交到國際標準化組織3GPP2，經過一系列的討論后，3GPP2最終決定將中國的提案寫入最新的C.S0010-B國際標準中。這是我國在國際標準化組織中的又一重大貢獻，不但使國內廠商和運營商在標準上處于有利的競爭地位，更提升了我國在國際標準化組織中的地位和形象，為我國通信業贏得了榮譽。
本文介紹了這兩個指標的定義和由來，并在分析了其對系統的影響和我國實際情況的基礎上，提出了修改的理由和方法。最后本文給出了修改后給基站系統帶來的好處及其現實意義。
一、指標定義
在CDMA系統中，阻塞(Single Tone Desensitization 單音去敏)是一個衡量在偏離指定CDMA頻道中心頻率上存在一個單音干擾的情況下，接收機在此頻道上成功接收CDMA信號的能力，而互調雜散響應衰落則是衡量在偏離指定CDMA信道中心頻率上存在兩個連續波(CW)干擾信號時，CDMA接收機接收CDMA信號的能力。
二、指標由來
阻塞和互調雜散響應衰落指標主要是針對美國的實際情況提出的：在美國的CDMA頻段內，CDMA不是唯一預期的技術，而是與AMPS(Advanced Mobile Phone Service)共存的。當CDMA與AMPS共存時，AMPS與CDMA之間要留有9個AMPS信道的保護帶。每個AMPS信道帶寬為30kHz，因此當CDMA與AMPS共存時，距離CDMA信號最近的單音(AMPS信號)將在頻偏900kHz出現，這就是阻塞的由來。同樣道理，偏離CDMA信號中心頻率+900KHz和+1700KHz或偏離中心頻率-900KHz和-1700KHz的雙音干擾的三階互調分量也會落在CDMA通帶內，這就是互調雜散響應衰落的由來，具體情況見下圖。

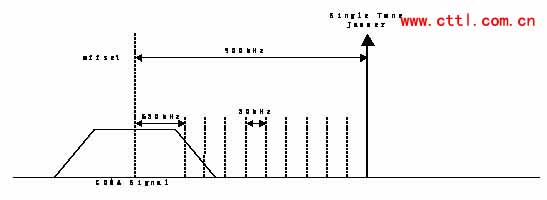

圖-1 CDMA與AMPS共存
圖-2 單載波互調雜散響應衰落
三、國際標準對此兩項指標的規定
在3GPP2的cdma2000擴頻基站推薦最低性能標準C.S0010-A( IS97D )中，對阻塞指標的規定如下：
在基站RF輸入口輸入偏離中心頻率的單頻干擾，當單頻干擾在偏離中心頻率*750KHz時，輸入單頻干擾功率高于移動臺模擬器輸出功率50dB；當單頻干擾在偏離中心頻率*900KHz時，輸入單頻干擾功率高于移動臺模擬器輸出功率87dB。這兩種情況下反向業務信道FER都應小于 1.5%，且閉環功率控制使移動臺模擬器輸出功率不大于3dB。
其對互調雜散響應衰落這項無線指標的規定如下：
在基站RF輸入口輸入偏離中心頻率的兩個單頻干擾，當單頻干擾在偏離中心頻率900KHz和+1700KHz時，輸入單頻干擾功率高于移動臺模擬器輸出功率72dB；當單頻干擾在偏離中心頻率-900KHz和-1700KHz時，輸入單頻干擾功率高于移動臺模擬器輸出功率72dB。這兩種情況下反向業務信道FER都應小于 1.5%，且閉環功率控制使移動臺模擬器輸出功率不大于3dB。
四、指標對系統影響分析
阻塞和互調雜散響應衰落指標，對CDMA系統的實現有著直接的影響。由于CDMA系統的非線性，阻塞指標將會產生互調干擾、交調干擾和中頻中點寄生干擾，互調雜散響應衰落指標會產生三階交調寄生干擾，從而影響CDMA的系統性能。由于這些指標都是對CDMA系統的線性指標分析，在這里將不做詳述，下面只對阻塞和互調雜散響應衰落對CDMA信號的動態范圍的影響，這項最為重要的指標進行分析。CDMA信號的動態范圍如圖-3所示。
假設：NF=3.0dB，Eb/Io=7.0dB，在室溫條件下
Receiver Noise Floor=KTB+NF
=-174+10log(1.23*106)+3
=-113.1+3
=-110.1dBm/1.23MHz
Processing Gain=10*log(1.2288MHz/9600)
=21.1dB (Rate Set 1)
Receiver Signal Strength=Receiver Noise Floor-Processing Gain+ Eb/Io
=-110.1-21.1+7.0
=-124.2dBm/1.23MHz
Single Tone Strength(at 900kHz offset)=-124.2+87=37.2dBm
Single Tone Strength(at 750kHz offset)=-124.2+50=-74.3dBm
IM Strength(at 1700kHz offset)=-124.2+72=-52.2dBm
Pre-Channel Filter Dynamic Range=-37.2-(-110.1)=72.9dB

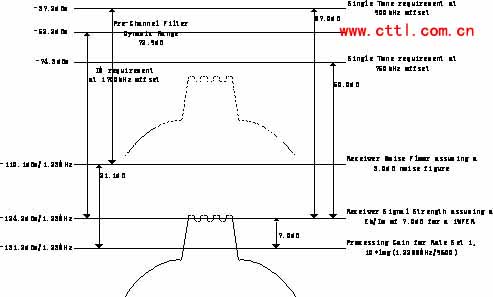

圖-3 CDMA信號動態范圍
五、系統實現
在CDMA基站收發器中，為了克服阻塞和互調雜散響應衰落對CDMA系統造成的干擾，一般會在IF(Intermediate Frequency)(114.99MHz)處采用兩級窄帶(1.4MHz)SAW(Surface Acoustic Wave)濾波器，濾波器的指標如圖-4所示。圖-5和圖-6，是CDMA系統為了克服阻塞和互調雜散響應衰落影響，采用傳統的兩級變頻方式和SDR(Software Defined Radio)方式的接收框圖。

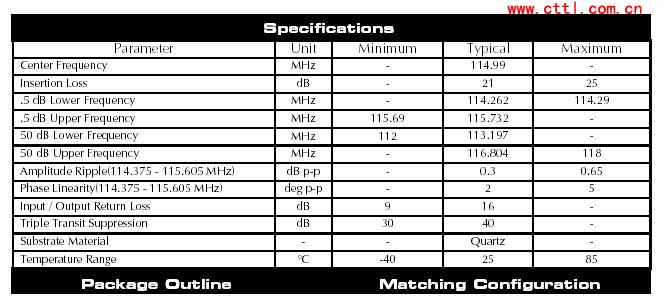

圖-4 SAW濾波器指標

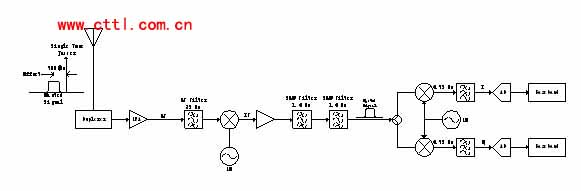

圖-5 CDMA系統兩級變頻方式接收
圖-6 CDMA系統SDR方式接收
六、存在的問題
阻塞和互調雜散響應衰落指標的協議規定主要是針對象美國一樣，在頻帶內AMPS與CDMA共存的情況，但是在我國分配給聯通的10MHz(825-835MHz Band Class0 A Band)頻帶內， CDMA是唯一許可的技術。對于這種情況(在特許帶寬內，CDMA是唯一預期的技術)，阻塞和互調雜散響應衰落干擾主要來自于相鄰頻段的干擾。因此阻塞和互調雜散響應衰落指標的協議規定與我國的頻譜的實際使用情況并不相符。
除此以外，在CDMA多載波的情況下，由于存在阻塞和互調雜散響應衰落的問題，也只能采用兩級窄帶SAW濾波器作為信道選擇濾波器，多個單載波接收機并聯來實現多載波接收，無法實現真正意義上的寬帶接收，致使CDMA系統無法實現CDMA2000 1X向CDMA2000 3X平滑過渡。圖-7是在CDMA多載波情況下，采用多個單載波接收機并聯來實現多載波接收的框圖。

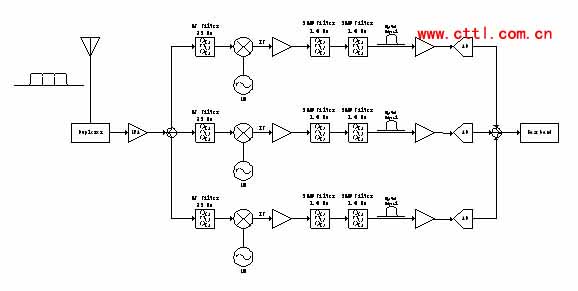

圖-7 多個單載波接收機并聯接收多載波
與此同時，在CDMA多載波的情況下，假設f1是接收機所能提供的CDMA多載波的最低頻率，f2是接收機所能提供的CDMA多載波的最高頻率。
由于多載波頻譜擴展的原因，不僅僅f1-900KHz和f1-1700KHz，以及f2+900KHz和f2+1700KHz的雙音干擾的三階互調分量會落在通帶內，f1-900KHz和f1-1700KHz-i*1250kHz，以及f2+900KHz和f2+1700KHz+i*1250kHz的雙音干擾的三階互調失真分量也會落在通帶內，如圖-8所示。
設單音f2+900與f2+1700+i*1250為雙音干擾的頻率，其三階互調失真分量IM3具體計算如下：
IM3=2*(f2+900)-(f2+1700+i*1250)=f2+100-i*1250=(f2-i*1250)+100
或設單音f1-900與f1-1700-i*1250為雙音干擾的頻率，其三階互調失真分量IM3具體計算如下：
IM3=2*(f1-900)-(f1-1700-i*1250)=f1+100+i*1250=(f1+i*1250)+100
i=0,1…n-1,n為載波數

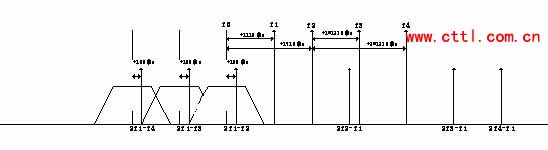

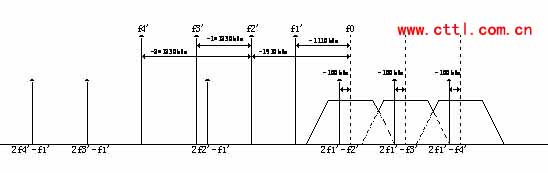

圖-8 CDMA多載波情況下的互調雜散響應衰落
七、其他國家提出的解決方案
在一些國家例如韓國的Band Class0的Band Subclass1頻段內，與我國分配給聯通的10MHz頻帶的情況相同，CDMA是唯一許可的技術。因此他們根據自己的實際的頻譜使用情況，提出了對阻塞和互調雜散響應衰落特性指標進行適當?shù)匦薷牡囊蟆；诖�，一些廠商在3GPP2編寫新的C.S0010-B(IS-97E)的過程中，提出了一些提案對阻塞特性指標進行了修改(見C.S0010-B 3.5.3)。
與此同時，MOTOROLA公司也針對CDMA多載波的情況，對在CDMA多載波的情況下，互調雜散響應衰落指標進行了修改(見C41-20020606-004R1)。
八、我國頻譜的實際使用情況
現階段我國國家無委對CDMA相鄰頻段的劃分及使用情況如下所示：
824-825MHz和869-870MHz是CDPD(CDMA Digital Packet Data)頻段；
825-835MHz和870-880MHz是CDMA頻段；
835-839MHz和880-884MHz被劃分為軍隊使用，主要以數字集群和CDMA制式為主。
頻譜使用情況如下圖所示：
圖-9 我國800MHz頻譜使用情況
九、我國頻段協議指標的修改
CWTS針對中國頻譜的實際使用情況，對在中國頻段內的阻塞指標修改為：
在如果基站是工作在中國頻段，這時設定f1(頻點37)是中國頻段所能提供的CDMA指定的最低頻率，f2(頻點283)是中國頻段所能提供的CDMA指定的最高頻率。
中國頻帶825-835MHz內，頻偏f1為-1110kHz，或頻偏f2為+1110kHz時，要求在模擬單音干擾的CW產生器的功率高于移動臺模擬器輸出功率87dB的情況下，基站接收機也可成功接收CDMA信號—即移動臺模擬器的輸出功率不超過3dB,且在95%置信度的情況下FER小于1.5%。
在中國頻帶825-835MHz內，頻偏為±750kHz時，要求在模擬單音干擾的CW產生器的功率高于移動臺模擬器輸出功率50dB的情況下，基站接收機也可成功接收CDMA信號—即移動臺模擬器的輸出功率不超過3dB,且在95%置信度的情況下FER小于1.5%。
CWTS針對中國頻譜的實際使用情況和CDMA多載波的考慮，對在中國頻段內的互調雜散響應衰落指標修改為：
在基站RF輸入口輸入偏離中心頻率的兩個單頻干擾，當單頻干擾在偏離中心頻率f2+1110KHz和f2+1910KHz+i*1230kHz時，輸入單頻干擾功率高于移動臺模擬器輸出功率72dB；當單頻干擾在偏離中心頻率f1-1110KHz和f1-1910KHz-i*1230kHz時，輸入單頻干擾功率高于移動臺模擬器輸出功率72dB。這兩種情況下反向業務信道FER都應小于 1.5%，且閉環功率控制使移動臺模擬器輸出功率不大于3dB(這里i=0,1,…n-1;n為載波數)。
十、協議指標修改對系統的影響
從CWTS對在中國頻段內的阻塞和互調雜散響應衰落指標的修改來看，完全是從中國頻譜的實際使用情況出發，只對CDMA中國頻段的頻帶邊
緣提出了阻塞和互調雜散響應衰落要求，從而降低了阻塞和互調雜散響應衰落對CDMA多載波系統實現的難度。因此在阻塞和互調雜散響應衰落指標上，它是向后兼容，所以只要通過了以前阻塞和互調雜散響應衰落協議指標測試，就一定可以通過現在的阻塞和互調雜散響應衰落指標協議測試。
CWTS對在中國頻段內的阻塞和互調雜散響應衰落指標的修改，將會對在中國頻段內的CDMA多載波系統產生巨大影響。在CDMA多載波系統中，實現多載波的寬帶發射，已經得到普遍應用，因?yàn)橹恍璨捎脭?shù)字合路、高性能DAC(Digital-to-Analog Converter)和LPALinear Power Amplifier)技術，就可以很容易地實現滿足協議要求的CDMA多載波的寬帶發射機，如圖10所示。但是由于以前協議中阻塞和互調雜散響應衰落指標的規定，致使在現階段情況下，無法實現真正意義上的寬帶接收，只能采用多級單載波并聯的方式，來實現CDMA多載波接收。但是指標修后使在中國頻段實現CDMA多載波的寬帶接收提供了可能。由于CWTS只是在中國頻段內，對在頻段兩段邊緣的阻塞和互調雜散響應衰落指標提出了要求，則系統設備廠商可以根據自己的實際應用情況，靈活的選用CDMA多載波的寬帶SAW濾波器，來抑制阻塞和互調雜散響應衰落指標對CDMA系統的影響，并采用寬帶的ADC(Analog-to-Digital Converter)進行采樣，然后在基帶采用FIR(Finite Impulse Response)濾波器作為信道選擇性濾波器，進行信道分離，從而實現真正意義上CDMA多載波的寬帶接收，如圖-11所示。

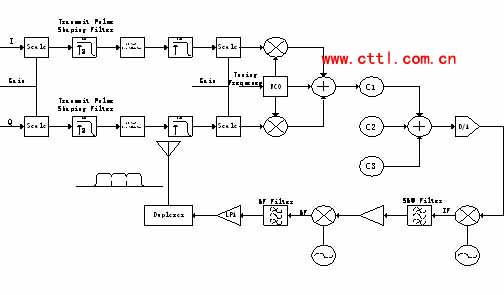

圖-10 CDMA多載波寬帶發射機
圖11 CDMA多載波寬帶接收機
十一、結束語
CWTS在中國頻段對CDMA系統中阻塞和互調雜散響應衰落指標的修改，對我國通信行業的標準制定工作具有較深遠的意義和很好的借鑒作用。。它是我國根據自己無線頻譜的實際使用情況，制定出的符合我們自己國情的無線標準。
這一修改，為在中國頻段內的CDMA多載波系統采用寬帶發射和接收，帶來了實現的可能性和積極的影響，在標準上鋪平了道路，從而為CDMA系統向體積更小，成本更低發展，創造了有利條件。這一重大修改在客觀上起到了保護中國廠商和運營商的作用。從而使國內廠商及運營商，在CDMA系統競爭和運營中，占具了有利位置。并在國際標準化組織中樹立了CWTS的良好形象。
