基于嵌入式的MP3音頻點播系統設計[圖]

1 引言

隨著信息化、智能化、網絡化的發展，嵌入式系統技術也隨之提高。目前，嵌入式系統已廣泛用于信息家電、移動通信、工業控制、軍事電子等領域。嵌入式MP3音頻點播系統是一種基于局域網、具有交互功能的點播系統。它能通過局域網與控制中心進行雙向傳輸，不僅可從局域網下載播放MP3的歌曲，也可擴展USB接口，利用現有的移動存儲設備實現音頻數據的存儲和備份。

2 系統功能及實現方案

嵌入式系統由底層硬件、設備驅動、操作系統、應用中間軟件及應用系統5部分組成�；�于嵌入式系統的MP3音頻點播系統可廣泛用于卡拉OK廳、語音教室和公共廣播等許多場所，它由一個網絡服務器和多個客戶端播放器組成，是基于局域網的C/S結構的點播系統。首先在服務器中存儲豐富的歌曲，用戶可通過播放器自帶的網絡功能登陸服務器，以獲取歌曲進行播放。同時該點播系統也可通過USB存儲設備播放本地歌曲，也可將服務器上的音樂下載到本地USB存儲設備上。

服務器端采用Windows操作系統的PC機作為服務器：客戶端采用Linux作為操作系統；采用S3C2410作為處理器；選MiniGUI編寫控制界面，并通過socket編程與服務器連接。MP3播放終端服務器與客戶端之間采用FTP(File Transfer Protoco1)網絡通信協議傳遞數據，常用的FTP服務器為ServerU。

3 系統硬件設計

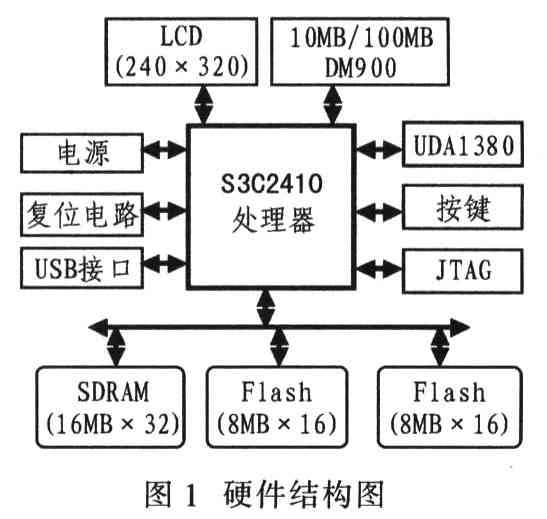

S3C2410內部集成有ARM920T內核和常用外圍組件。由于它是一款專為手持設備設計的低功耗處理器。因此可以降低手持設備成本，具有較高的性價比。該系統采用模塊化設計思想，依據功能可劃分為網絡、存儲、解碼、觸摸屏、按鍵、電源、USB接口、UART接口等模塊。其硬件結構如圖1所示。

3.1 處理器模塊S3C2410

它的功能和特性如下：①具有較高的處理速度，通過內部鎖相環，最高可在203 MHz的系統時鐘下運行；②具有極低的功耗。其核心供電電壓為1.8 V，外圍I/O口使用3.3 V電壓；③具有3種低功耗控制方式，甚至可關閉CPU中除喚醒邏輯外的所有功能，極大地降低了功耗；④與其他ARM器件相比，S3C2410片上集成了更多的外設接口，如外部存儲控制器、LCD，DMA，USBl.1，SD，M。

3.2 存儲模塊

存儲模塊由一片64 MB的SDRAM和兩片16 MB的Flash組成，可為系統提供足夠的存儲空間。Flash存儲器是一種可在系統電擦寫，掉電后信息不丟失的存儲器。與Flash存儲器相比，SDRAM不具有掉電保持?jǐn)?shù)據的特性，但存取速度大大高于Flash存儲器，且具有讀/寫特性。

3.3 解碼模塊

決定MP3音質的關鍵是主控解碼器件中的數模轉換器（DAC）單元和耳機功率放大器單元。DAC負責把解碼的數字音頻流轉換成可驅動耳機發音的模擬音頻信號；耳機放大器則可把模擬音頻信號放大到可驅動耳機的功率。該系統選用的解碼器是UDAl380。S3C2410則通過I2S總線與解碼器UDAl380通信。

3.4 網絡模塊

S3C2410自身并沒有網絡控制器，接入以太網時需增加獨立的以太網控制器，在此選用DM9000作為以太網控制器。該器件具有通用的處理器接口、10M/IOOM自適應、4 K雙字節靜態存取存儲器、低功耗、高處理性能，可支持3.3~5V的容差。

4 系統軟件設計

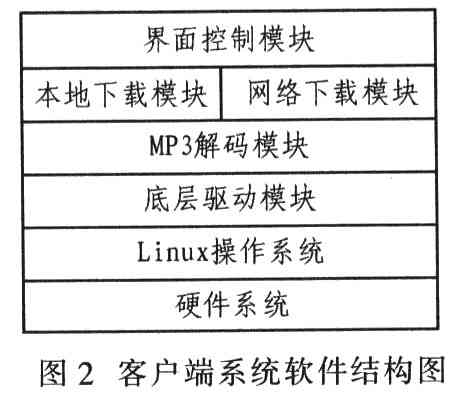

該音頻點播系統選用Linux操作系統，其軟件結構如圖2所示。從軟件角度看，嵌入式Linux操作系統分為引導加載程序、內核、文件系統及用戶應用程序4部分。

4.1 文件系統

文件系統就是用戶程序與文件的集合，在Linux PC機上存放到一個統一的目錄下，然后通過工具打包成一個映象文件，這通常為壓縮過程，燒寫到板子上后，待Linux內核完成啟動后，逐個掛接這些文件系統映象文件并做解包工作。當然第一個掛接的就是根文件系統（rootf），待rootf提供Shell后，即可通過Shell命令mount來掛載其他文件系統（FS）了。該系統設計選用RAMDISK文件系統。

RAMDISK中的重要目錄：

（1）/bin：保存大多數init，busybox，shell文件管理實用程序等二進制文件。

（2）/dev：包含用在設備中的所有設備節點。

（3）/etc：包含系統的所有配置文件。

（4）/lib：包含所有必須的庫，如libc，libdl等。

4.2 用戶應用程序

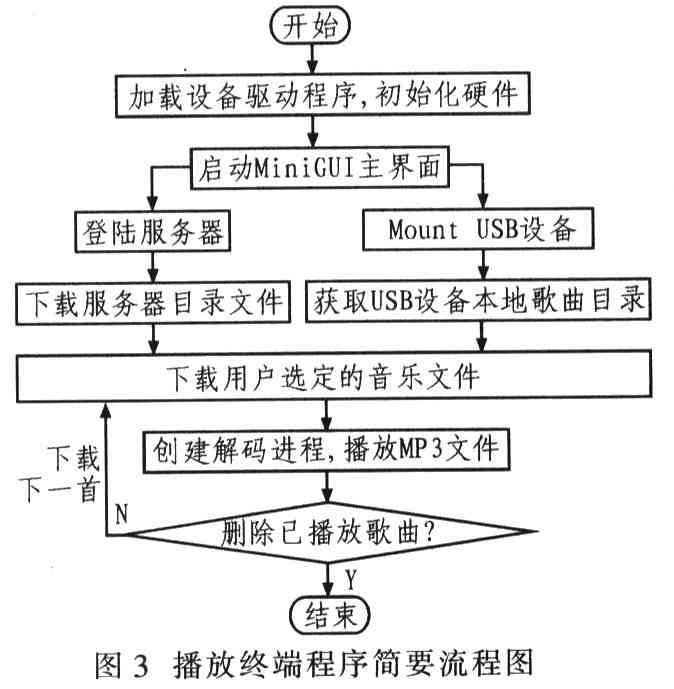

應用程序負責與服務器網絡通信，向服務器發送請求、下載歌曲、播放歌曲，并對整個播放過程進行控制管理。通過240x320TFT觸摸式彩屏LCD把信息呈現給用戶，用戶可通過觸摸屏和按鍵向系統發送請求。系統播放終端程序簡要流程見圖3。

應用程序主要分為主程序mainplay.c和Mp3play，F(xiàn)tplib，Song_select，Song_list，Config_data這5個模塊。mainplay.c主要用于生成主界面和下級界面、各菜單的管理、接收和傳遞用戶的請求，并調用各模塊完成相應的任務。設計中采用MilaiGUI實現界面編程。MiniGUI是一個圖形用戶界面支持系統，鍵盤和鼠標動作，產生由應用程序不斷輪詢的事件，這些事件發送到具有焦點的窗口，而且應用程序把這些事件交由與該窗口聯系的例程來處理。，和是所有的MiniGUI應用程序都必須包括的頭文件。MiniGUI程序的入口點為MiniGUIMain，即：

int MiniGUIMain （int argc, const char* argv[]）

這5個模塊中的核心為Mp3play模塊。它包含了MP3的解碼代碼，通過該模塊調用解碼驅動程序，實現歌曲的解碼播放、前進、后退、音量控制等，以完成MP3音樂文件的最終播放。

5 結語

嵌入式網絡MP3播放終端集成了網絡化和數字化的優點，是嵌入式系統在音頻領域中的一個典型應用。該系統操作簡單，適合于各種層次的用戶。若改用無線方式進行設計，可通過無線網絡隨時隨地下載、收聽信息，這種播放器必將更受用戶的歡迎。

作者：伍興艷 皮亦鳴 來源：《國外電子元器件》
