淺析CDMA運營商面向LTE的WIFI演進

EHRPD網絡部署背景回顧

隨著4G LTE時代的日益臨近，CDMA運營商也在加緊準備LTE網絡演進。其中包括：一方面，端到端LTE網絡的實驗和建設；另一方面，CDMA網絡通過升級到EHRPD以接入LTE的EPC。CDMA到EHRPD的升級和部署，是CDMA網絡向LTE過渡，直到 LTE網絡完全建成之前重要的一環。

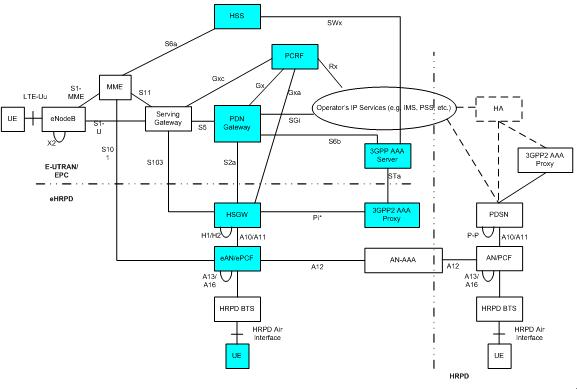

下圖為CDMA面向LTE的演進中，EHRPD網絡的位置和組成。

從網絡結構可以看出，EHRPD網絡是基于現有的HRPD網絡進行的改造。主要針對終端（UE），接入網絡（AN/PCF），以及核心網(PDSN)進行升級和改造。雖然HRPD到EHRPD改造相對容易，但這個改造也需要一定的時間才能完成。與此同時，4G LTE的部署，特別是全網覆蓋，并非一朝一夕就能建設完成。而處于保護投資等原因，CDMA網絡的消亡也需要一定的時間。這就意味著EHRPD從出現，到大規模覆蓋，以及LTE出現到全網覆蓋后EHRPD消亡，需要相當長時間。

如果在EHRPD全網覆蓋之前，已經著手逐步引入LTE覆蓋。那么可能的情況是，在CDMA到LTE的過渡階段， HRPD網絡，EHRPD網絡，以及LTE網絡會出現三網共存。在共存網絡環境中，EHRPD/LTE核心網絡為統一的LTE EPC。終端離開LTE的有限覆蓋后，如果存在EHRPD網絡，就切換到EHRPD網絡。如果沒有EHRPD網絡而只是傳統的HRPD和1X網絡，則不能進行切換, 而需要重新注冊到HRPD/1X網絡以實現數據業務。作為L(zhǎng)TE全網覆蓋之前的有效補充，EHRPD與LTE之間可以實現兩者之間的平滑切換（非優化切換）。HRPD與LTE則為不能互通的網絡共存。

在這個階段，終端組成也可能出現不同的情形：

LTE+EHRPD的終端：當用戶使用這種終端離開LTE網絡覆蓋后，可能進入并使用EHRPD網絡覆蓋并接入EHRPD網絡；當用戶離開EHRPD后如果沒有LTE覆蓋而進入HRPD網絡覆蓋，則不能使用現有的HRPD網絡。所以這種類型的商用終端使用前提EHRPD能夠全網覆蓋，或者用戶只需要本地通信服務。

LTE+EHRPD+HRPD終端：當用戶使用這種終端離開LTE網絡覆蓋后，可能進入EHRPD網絡覆蓋并接入EHRPD網絡；當用戶離開EHRPD后如果沒有LTE覆蓋而進入HRPD網絡覆蓋，則可以使用現有的HRPD網絡。這中類型的終端由于同時支持三種接入，因此不需要EHRPD和LTE全網覆蓋。但如上文所說，終端在LTE和HRPD覆蓋之間，以及EHRPD和HRPD覆蓋之間不能切換，需要重新接入網絡。

LTE+ HRPD終端：當用戶使用這種終端離開LTE網絡覆蓋后，可能進入HRPD網絡覆蓋，則可以使用現有的HRPD網絡。這種類型的終端不需要EHRPD和LTE全網覆蓋。同樣地，如上文所說，終端在LTE和HRPD覆蓋之間，以及EHRPD和HRPD覆蓋之間不能切換，需要重新接入網絡。

EHRPD+WIFI

長期以來特別是近年來，WIFI的普及廣受關注。特別是WIFI在熱點區域提供強大的無線數據業務能力，成本低廉，且使用方便，越來越受到電信運營商的重視。

把WIFI接入作為電信運營商蜂窩移動通信網絡數據業務的有效補充是現在流行的思路和做法，不論針對2G，3G還是數據業務能力極大改善的4G網絡。對CDMA運營商而言，相對CDMA網絡擴容，CDMA運營商更愿意發展WIFI。全球主流CDMA運營商已在著手部署EHRPD+WIFI和LTE+WIFI網絡，也特別重視WIFI對IMS/VOLTE等主流業務的支持。

在EHRPD階段，WIFI的部署顯得尤為重要。

結合前面的分析，在EHRPD階段，宏網覆蓋可能是基于HRPD, EHRPD, LTE兩網甚至三網共存覆蓋。WIFI作為其數據業務的補充，將呈現如下情形：

用戶終端進入LTE覆蓋區域使用LTE數據業務，或主動卸載LTE接入到WIFI接入或離開LTE覆蓋后接入WIFI；用戶終端進入EHRPD覆蓋但無LTE覆蓋的區域使用EHRPD數據業務，或主動卸載EHRPD接入到WIFI接入或者離開EHRPD覆蓋后接入WIFI接入；用戶終端進入只有HRPD覆蓋的區域使用HRPD數據業務，或者主動卸載HRPD接入到WIFI接入或者離開HRPD覆蓋后進入WIFI接入。總之，在EHRPD階段，EHRPD是LTE覆蓋的有效補充，WIFI是EHRPD/LTE熱點數據業務的有益補充。三者之間能夠共存并形成良性互補。

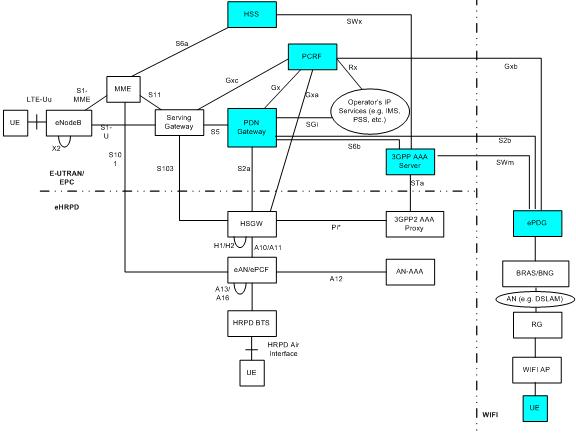

實現EHRPD/LTE宏網與WIFI共存和互補的基礎是網絡融合及業務連續性。這可以遵從3GPP定義的WIFI融合網絡架構來實現，包括遵從3GPP IWLAN架構以及非3GPP異網互通架構等系列規范的定義，實現不同場景和不同階段的融合。下圖是基于3GPP S2b/ePDG方案實現WIFI與EHRPD/LTE網絡融合的系統架構圖。

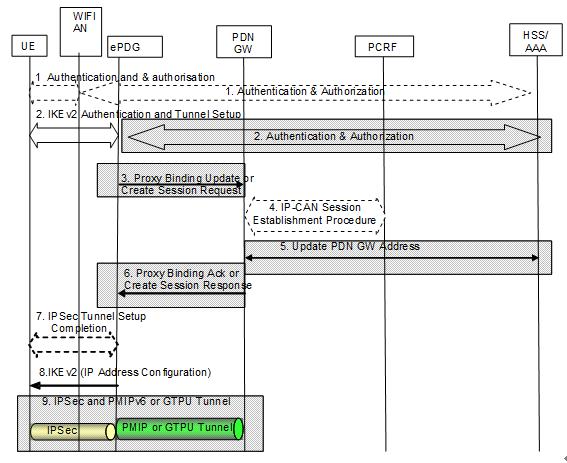

與EHRPD網絡類似，這種WIFI融合架構基于WIFI接入網AN, 將支持該WIFI方案的終端通過WIFI接入到LTE核心網EPC。其中在S2b/ePDG方案, 引入了WIFI接入網關節點ePDG，支撐終端通過WIFI接入時與終端通過LTE/EHRPD接入時統一的接入方式和業務使用。下圖所示為終端通過S2b/ePDG接入LTE EPC的概要流程圖。

S2b/ePDG方案之所以能夠?qū)崿F(xiàn)WIFI和EHRPD/LTE的統一接入和網絡融合，以下是對接入的幾個重要方面進行簡單對比。

上表可以看出，除了無線接入側接入信令和數據封裝不一樣外，端到端的接入認證，用戶管理，數據業務以及計費等都是統一的。用戶終端可以在這三個網絡之間進行網絡級移動性和非優化切換。從而實現三網的融合接入。

需要指出的是，盡管3GPP2定義了CDMA與WIFI的融合網絡結構，中國電信等CDMA運營商也有CDMA+WIFI的融合方案和網絡部署，但從HRPD到EHRPD后，HRPD/EHRPD與WIFI的融合接入從技術和戰略上都不建議繼續考慮。因?yàn)槿缟衔乃�述，CDMA HRPD與LTE/EPC被視為是兩個獨立的網絡，在網絡特性上存在較大差異。而HRPD網絡通過EHRPD改造后，能夠滿足LTE/EPC特性。

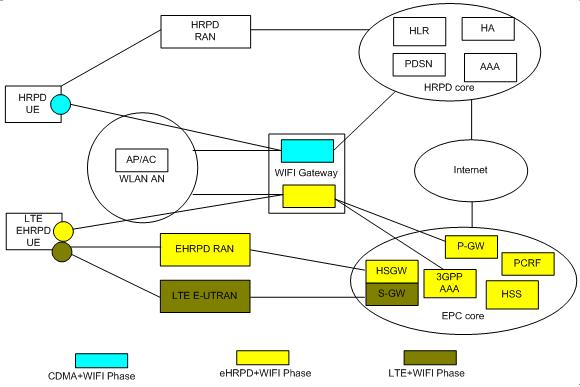

總之，從HRPD網絡到EHRPD，再到LTE的演進過程中，WIFI的演進策略，比較合理的考慮是，一方面：保留現有CDMA HRPD網絡，如果基于CDMA已經部署了CDMA+WIFI融合網絡，同時保留該WIFI接入方式。另一方面：推動EHRPD的網絡演進，在該過程中，EHRPD網絡的WIFI融合應該適時推進，從而為L(zhǎng)TE的部署，以及LTE和WIFI的融合打下基礎，并利用WIFI作為EHRPD/LTE演進過程中的數據業務補充。下圖為HRPD網絡，EHRPD網絡以及LTE網絡中WIFI的融合模型和劃分階段。

其中EHRPD+WIFI是EHRPD/LTE演進和推動WIFI發展的關鍵階段。

為此，在EHRPD+WIFI階段，需要解決的重要問題包括：

新增網元部分：WIFI接入網關特別是S2b/ePDG

在部署EPC的中加入對WIFI接入的支持：

PGW增加對WIFI接入的支持

AAA/HSS增加對WIFI接入的支持等

終端支持：

利用LTE/EHRPD終端的USIM應用

增加IKEv2作為WIFI接入信令

增加IPSEC ESP支持

重用EHRPD EAP-AKA類算法

重用LTE/EHRPD之間的網絡級切換以支持與WIFI的網絡級切換等

經驗證明，要形成強大的產業鏈并進行規模部署，核心網的改造和能力支持一般比較容易。終端支持方面是一個難點和制約因素�？上驳氖�，選用基于3GPP標準的EHRPD/LTE+WIFI融合方面，對終端而言，其中幾個重要特性都可以重用LTE/EHRPD中的既有功能并做改動較小。唯一需要新增的是IKE/IPSEC等功能。而這些功能對終端無線特性和卡管理等方面無直接依賴。這些功能可以由第三方軟件方式置入。從而大大縮短其開發周期。主流終端廠商的3G/LTE終端已經把EAP-AKA，IKE甚至IPSEC作為了必選支持。終端的技術問題難點應該不是太大，但形成規模商用的產業鏈，需要耐心培育。

總結和展望

LTE時代日益臨近，對CDMA運營商來說，通過EHRPD過渡到LTE實在必行。EHRPD網絡，LTE網絡，以及HRPD網絡長期共存。EHRPD網絡與LTE可以實現互通。WIFI作為這三種蜂窩網絡的數據業務有效補充，可參考3GPP標準，比較容易與EHRPD/LTE網絡實現統一接入和網絡融合。EHRPD過渡階段，適時引入WIFI尤為重要。在EHRPD階段引入融合WIFI, 依據標準架構，技術難點不大，但要形成商業規模產業鏈，需要與EHRPD/LTE演進過程密切配合，逐步推進。

注：本文有關CDMA面向LTE的網絡演進的更多內容，可參考作者相關文章：http://market.c114.net/176/a525100.html

作者：March Wu (通信公司系統技術主管，分組數據網絡領域?qū)＜?
