低壓電力線載波通信系統設計[圖]

摘要：由傳統的高壓電力線通信技術發展而來的低壓電力線載波通信(PLC，low-voltage power line carrie-current communication)技術已經越來越受到關注，且被視為解決因特網接入“最后一公里”問題的有效手段。文章通過軟硬件結合的方式，自主搭建了一個低壓電力線載波通信系統，從而實現了利用低壓電力線進行數據傳輸?shù)哪康摹?/P>

關鍵詞：低壓電力線；MSCOMM控件；載波通信；接口轉換

0 引言

現代社會的發展，人們對生產和生活有了更多、更高的要求，例如要求更節能環保、更舒適便捷，這些要求的實現都需要大量信息的獲取、傳輸和處理，需要把與生產生活相關的大量設備和對象連接起來，構成網絡，以實現對它們的監測控制與管理，從而形成物聯網、家域網(HAN)等。在這些網絡中，需要連接的對象數量眾多，位置可能變動，給網絡的構成帶來一定的困難。由于這些對象的工作大都離不開電力，所以，用低壓電力線組成網絡進行通信，是一種很需要重新布線，覆蓋范圍廣，維護少，節約資源。為此，本文結合國內外研究動態，對低壓電力線載波通信技術進行了研究，并采用相關功能模塊，編寫了相關控制軟件，實現了兩點之間通過低壓電力線載波通信來進行數據傳輸，并通過上位機進行監控的目的。

1 系統總體結構

本設計主要包括載波通信模塊、上位機監控界面及轉換接口電路等幾個部分。其中，轉換接口電路主要負責PLC模塊的TTL電平接口與上位機的串口之間的接口通信。其系統框圖如圖1所示。

在數據信號發送端，上位機發出數據信號給COM口，通過接口轉換電路把上位機發出的數據信號轉換為PLC模塊能夠接收并處理的TTL電平信號。然后經過PLC模塊將信號調制成特殊的電力信號，再通過電力線進行傳輸。

在數據信號接收端，PLC模塊將電力線上的信號耦合下來，并通過濾波、解調轉換為原來的TTL電平信號，再經接口轉換電路把信號發送到上位機進行顯示。

該系統信息是雙向傳輸?shù)�，即PLC模塊與轉換接口電路均可以實現雙向通信。

2 系統硬件選擇與設計

2．1 低壓電力線載波模塊

本文選用杭州新實科技有限公司的SENS-01嵌入式電力線載波通信模塊，該模塊可提供半雙工通信功能，可以在220 V／110 V、50Hz／60 Hz電力線上實現局域通信；通信速率有600 b／s、1 200 b／s、2 400 b／s、4 800 b／s、9 600 b／s、19 200 b／s等多種速率；每幀長度小于或等于20 B；具有TTL電平接口，可為用戶提供透明的數據通道，而且數據傳輸與用戶協議無關。

2．2 接口轉換電路選擇與設計

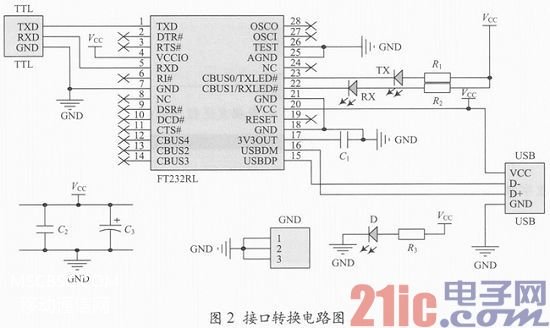

本設計選用的是USB接口作為上位機與PLC模塊的通信接口，因?yàn)楝F(xiàn)在的筆記本大多沒有RS232接口，而且現在許多工業現場也采用USB接口作為串口通信，十分靈活便捷。因此，本文選用FTDI公司生產的FT232RL芯片作為USB與TTL電平接口的轉換芯片，該芯片具有全握手協議及MODEM接口(CTS、RTS、DTR、DCD、RI)，并具有硬件及Xon／Xoff流量控制。芯片內置晶振，外圍電路簡單，驅動能力強。其接口轉換電路如圖2所示。

3 系統軟件設計

本文采用MSCOMM控件(即Microsoft Communication Control)進行串口編程，該控件是Microsoft公司為簡化Windows下串行通信編程而提供的ActiveX控件。它提供了一系列標準通信命令的使用接口，因此，利用它能夠建立和串口的連接，并能夠通過串口連接到其他通信設備(如調制解調器)發出命令、交換數據以及監控和響應串行連接中發生的事件和錯誤。使用MSCOMM控件編寫串口程序時，不需要花費時間了解復雜的API函數，但它在執行的時候需要調用API函數。

MSCOMM控件串行通信處理方式采用事件驅動方式，許多情況下，在事件發生時需要得到通知，這時，就可以利用MSCOMM控件的OnComm事件捕捉并處理這些通信事件。這種方法的優點是程序響應及時，可靠性高。

3．1 系統通信程序設計

本系統數據的發送與接收顯示都是通過對上位機編寫軟件來實現的。其流程大致為：關閉串口，對串口的波特率進行選擇，然后設置通信參數；打開串口之后，可以選擇發送方式為手動或自動(自動發送周期根據模塊的處理速度固定為2 s)，也可以選擇是否為十六進制發送(對應的接收端應選擇十六進制顯示)。

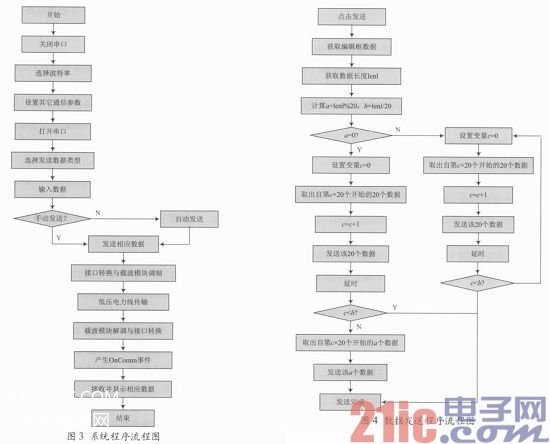

在監控顯示部分，當接收緩沖區有數據時，系統就會觸發OnComm事件，對數據進行讀取并在編輯框中顯示。修改波特率時，一般需要關閉串口然后才能調試。其系統程序流程圖如圖3所示。

3．2 數據發送部分算法

由于在數據發送時，模塊每次只能接收20 b以?xún)?nèi)的數據，因此，為了使模塊能夠發送或接收更多的數據，本文采用指針指向的方法，分段取出所要發送的數據，每段20 b。

數據發送首先要獲取編輯框內所要發送的數據，然后計算其長度，再判斷與20的關系。如果整除得b的話，就直接發送b次，每次分段讀取，且必須在兩次發送之間添加延時程序，否則，這樣處理就沒有意義，因?yàn)槟�塊的處理速度慢于發送的速度會造成數據丟失。當不能整除且得到的余數為a時，要先發送b次，讀取完bX20個字符后，再發送剩余的a個字符。圖4所示是其數據發送程序流程圖。

3．3 通信與監視界面

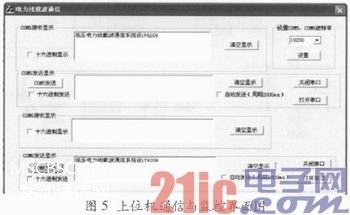

圖5所示是本系統中上位機的通信與監控界面圖。從圖中可以看出，在通信界面設置好波特率，然后打開串口，在COM6發送窗口輸入字符串，然后點擊發送(或自動發送)，COM5接收顯示窗口就會顯示COM6所發送的信息。由圖5可知，數據信息的傳輸量已經突破了模塊自定義的20 B，即能夠?qū)崿F(xiàn)較多信息量的發送與接收。

4 結語

電力網絡是目前覆蓋范圍最廣的網絡，有著巨大的潛在利用價值。在家居自動化、家用電器控制等方面，PLC技術有著得天獨厚的優勢。本文利用低壓電力線載波方式實現了數據在低壓電力線上的傳輸，并能通過上位機實時顯示數據。但是，目前PLC技術仍然存在很多不足，在電力線上干擾嚴重時，通信成功率可能還無法保證，通信速率也比較低，因此還需要更深入的研究。

作者：曾 萍 黃梓瑜 李仕彥 高文剛 葉 程 來源：電子科技
