摘 要：通過對四川移動多媒體呼叫中心工程綠色節能技術的分析和總結，對綠色呼叫中心的設計要求進行了分析，并提出了切實可行的技術措施。
關鍵詞：綠色建筑；節能；呼叫中心
中圖分類號：TU201.5
文獻標識碼：A
文章編號：1007-3043（2012）09-0005-05
1 項目背景
綠色建筑又稱生態建筑、節能建筑或可持續建筑，綠色建筑不僅僅是簡單地強調可持續理念中的節約資源和保護環境，而是在協調建筑根本目標和可持續發展要求的基礎上，形成更加符合建筑發展規律的科學合理的一體化概念內涵，從而引領當代建筑實踐的發展方向。根據我國《綠色建筑評價標準》（GB/T 50378-2006）的定義，綠色建筑是指在建筑的全壽命周期內，最大限度地節約資源（節能、節地、節水、節材）、保護環境和減少污染，為人們提供健康、適用和高效的使用空間，與自然和諧共生的建筑。
2006年建設部頒布了《綠色建筑評價標準》，并在全國范圍內開展綠色評價標識的認證工作。在通信建筑領域，節能減排問題也早已引起了很多電信運營商的關注，也為此制定了相關的“綠色行動計劃”。為更好地推進中國移動的建筑節能工作，中國移動計劃從2009年開始在公司內開展樹立“綠色”樓宇標桿工作，并參照《綠色建筑評價標準》制定若干實施要點。中國移動四川多媒體呼叫中心工程從設計伊始就非常關注綠色節能應用，以綠色建筑的標準要求貫徹設計的全過程，該項目竣工完成后成為四川移動首個綠色樓宇標桿項目。
2 工程概況

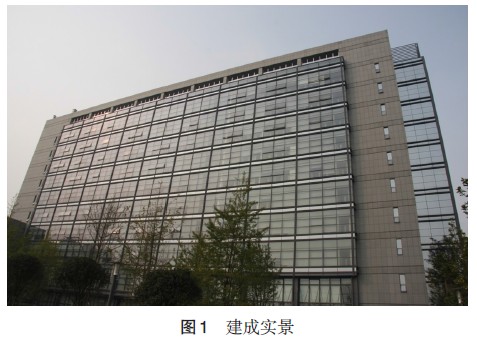

呼叫中心是指以電話接入為主，為用戶提供各種電話咨詢服務的呼叫響應中心。中國移動四川多媒體呼叫中心工程位于成都市高新區大源組團軟件自建園區，基地位于站華路與大源組團Ⅳ線2條主干道的交匯處，地理位置十分重要�；孛娣e13 333.4 m2。該工程由呼叫中心主樓和裙房2部分組成，總建筑面積39 744.51 m2，其中地上建筑面積30 982.44 m2 ，地下建筑面積8 762.07 m2，建筑密度為30.2％，建筑容積率為2.32。主樓主要是呼叫中心及其配套用房。裙樓為通信機房及電源配套用房。2部分功能區呈“L”形布置。主樓地下2層，地上10層，局部11層，裙樓3層（見圖1）。
3 綠色樓宇相關技術措施
3.1 節地與室外環境
場地周邊均為建成或未建成的高新科技產業，地塊大致成矩形，南北最長約有105 m，東西最長約有156 m�；亟ㄖ䦂龅責o洪災、泥石流及含氡土壤的威脅，也無電磁輻射和火、爆、有毒物質等危險源，場地內無排放超標的污染源。
總平面布局充分利用地形，呼叫中心建筑主樓呈“一”字形沿大源組團Ⅳ線布置，這樣既可在大源組團Ⅳ 線營造出恢宏的建筑氣勢，同時也使得主樓南北向布置，爭取了好的采光面，并有利于夏季自然通風。建筑沿街面較長，進深較小，使得建筑內部有很好的采光效果，通透明亮，空間輕靈；機房結合建筑裙房沿站華路布置，與主樓呈“L”形布置在基地中，在東南面自然的形成一個半圍合庭院，庭院中央結合移動標志布置景觀綠化，突出了中國移動的企業形象，起到很好的廣告作用，同時又能給主樓提供一個良好的視線景觀。開敞的庭院空間能夠為大量人員的集中疏散提供足夠的空間，并合理地解決了自行車停放問題。主樓地上10層，地下設有2層地下停車庫，充分利用地下空間，體現了節地的原則。

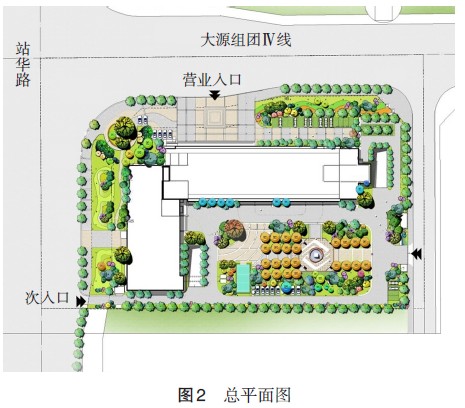

場地在滿足建筑功能前提下盡可能增大綠化率，雖然用地緊張，但綠化率仍然達到了33%，同時合理引用一些屋頂綠化和室內綠化來進行補充。在綠化物種選擇上盡量選取一些適宜當?shù)貧夂蚝屯寥罈l件的鄉土植物，且采用包含喬、灌木的多層次綠化體系。地面盡可能多地進行綠化，少量地面停車也盡量用植草磚，場地園林鋪地，透水地磚或鏤空鋪地（如植草磚）使用率不少于70%，停車場不少于50%（見圖2）。
3.2 節能與能源利用
3.2.1 建筑節能
該工程位于成都，屬于夏熱冬冷地區。主樓部分南北向布置有利于冬天日照并避開冬季主導風向，夏季利于自然通風。
填充墻材料的選用本著實用、耐久、節能、經濟的原則，經過綜合技術經濟比較，維護墻體選用240 mm厚多孔頁巖磚，內墻局部為120 mm厚，外墻采用外貼30 mm厚聚苯板。屋面為倒置式屋面，保溫材料選用40 mm厚擠塑板保溫材料。底面接觸空氣的架空樓板外包50 mm厚聚苯板保溫材料。
建筑幕墻有可開啟部分滿足自然換氣通風需求，而且外窗氣密性不低于國標規定的4級要求，其中透明幕墻的氣密性不低于3級，這樣可以保證建筑的安全性能和舒適性。建筑外窗可開啟面積不小于外窗總面積的30％，建筑幕墻具有可開啟部分。
維護結構熱工設計指標如下：
a） 建筑體形系數：0.13，遠遠小于規定的0.4（體形系數越大就是體形變化越多，外墻表面積就越大，可以散熱的面積越大），建筑自身節能效果明顯。
b） 外墻平均傳熱系數：0.94，小于1.0（規范要求的最小數值，傳熱系數是指內外熱交換的強弱程度，越強建筑的保溫性能越低，耗能越大，故節能建筑會把傳熱系數控制在一定范圍內）。
c） 底面接觸室外空氣的架空或外挑樓板的傳熱系數：0.70，小于1.0。

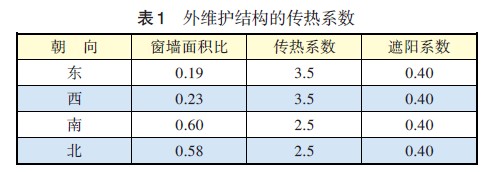

d） 外窗（包括透明幕墻）均采用低輻射LOW-E玻璃，普通單層玻璃的傳熱系數是5.7 W/m2•k，中空玻璃的使用可將傳熱系數減半到2.9 W/m2•k，而鍍上低輻射鍍膜、中腔充氬氣的LOW-E中空玻璃，其傳熱系數可降到1.2 W/m2•k。低輻射鍍膜玻璃能阻擋80%的紅外波熱輻射，夏季能明顯降低空調的用電量，冬季能顯著減少供暖的熱負荷，達到節能減排的目標。窗框選用斷熱金屬材料。該工程南北立面采用了大面積的玻璃幕墻裝修，但是在玻璃幕墻內側與梁和墻之間均貼有聚苯保溫板，雖然從外面看起來是一整體玻璃幕墻，但實際透明部分經過計算均能滿足窗墻比的要求。表1示出的是外維護結構的傳熱系數。
e） 地下室外墻熱阻：1.47，大于1.2（熱阻是阻礙熱傳遞的能力大小，熱阻越大，保溫節能性能越好）。
f） 地面熱阻：1.33，大于1.2。
g） 屋面?zhèn)鳠嵯禂?shù)：0.63，小于0.7。
綜上一系列數據表明， 該工程采取的維護結構節能措施，可大大降低能耗，起到很好的節能作用。
3.2.2 暖通節能
該工程采用中央空調系統，空調動力站設在地下二層，空調冷卻塔放在裙房屋面。大空間坐席區和餐廳采用全空氣系統，其他房間采用風機盤管加獨立新風系統。
空調通風系統采用低速送風，以降低輸送動力消耗。
門廳外門設置空氣幕，隔斷室外空氣。
所有送風管、回風管、新風管均采用阻燃型橡塑發泡保溫材料進行保溫。該工程中的空調熱水管、冷水管、空調凝結水管均采用阻燃型橡塑發泡保溫材料進行保溫，保溫厚度：管徑小于50 mm的為20 mm，管徑大于50 mm的為30 mm。
3.2.3 電氣照明
3.2.3.1 光源選擇
除了走道、會議室、大廳等場所采用緊湊型節能燈外，坐席區、機房、地下車庫采用的是目前主流節能產品（T5三基色長管熒光燈）。該光源顯色性好、光效高。如果采用市面上還大量采用的普通鹵粉熒光燈，光效將降低30%，也就是在達到同樣照度的前提下，新型節能光源節電達30%。
房間最終的照度不僅取決于光源光效，燈具效率也起很大作用。在達到同樣照度的情況下，提高燈具效率可以減少燈具的安裝套數，最終達到節能效果。在燈具效率上要求開敞式燈具效率不低于75%，格柵燈具不低于60%。
所有熒光燈具配置的電子整流器，功率僅2~4 W，功率因數達0.9以上，比電感整流器節能超過50%。沒帶電容補償?shù)臒艟吖β室驍?shù)僅有0.6。如果采用電感整流器，線路電流至少達30%，使得配電系統的電纜、電線截面增大，增加了投資，同時也加大了電流在線路上的損耗。
路燈、景觀投光燈采用高光效的金鹵燈，燈具帶電容補償。沒補償前功率因數只有0.5，補償后達到0.9，使得線路電流減少30%以上，配電系統的電纜、電線截面相應減少，減少了投資和損耗，節能效果明顯。
3.2.3.2 照明控制
樓梯燈采用紅外/光控，解決了樓梯燈一直燈火通明的問題；此外照明控制系統在以下部分得到了充分使用：地下停車場照明在夜間和車輛少的情況下可自動關掉大部分燈具；大面積的坐席區照明：白天可根據照度情況，關掉部分燈具或全部；室外景觀和道路照明可按照時間程序定時開啟/關閉。
采用以上照明控制措施后，減少了不必要的開燈，延長了燈具的使用時間，減少了更換次數，僅此一項節能就可達10%。
3.2.4 變配電部分節能
該項目的電力變壓器、10 kV高壓設備、低壓設備、柴油發電機組均采用節能型產品，并在低壓段采用集中補償方式提供功率因數。
電力變壓器采用國內先進的SCB10型節能干式變壓器。該變壓器體積小，降低鐵芯磁路長度，損耗低，噪聲低。與SCB9相比，空載損耗平均降低20%；負載損耗平均降低15%。噪聲比國家標準下降15~30 dB，設計使用壽命可達30年。SCB10變壓器比選擇SCB9變壓器既節約了電能，又保證了新技術的推廣使用，也符合國家的節能政策要求，創造了社會效益。
10 kV高壓設備配置的斷路器為真空斷路器，與油斷路器相比，真空斷路器具有：用電功率小，適合頻繁操作，電氣壽命長，檢修維護工作量小，防燃、防爆、運行可靠性高的特點，作為長期在線設備，節能效果非常顯著。
低壓用電設備的無功損耗采用在低壓段集中補償?shù)姆绞�，補償后的功率因數大于0.9，同時電容器組中串聯電抗器，有效消除低壓電網中的主要諧波，不僅提高電壓質量和電容安全，同時系統中諧波含量降低可減少變壓器銅耗和噪聲，延長變壓器壽命。最終反映到用電設備上，降低了電動機定子回路、轉子回路及鐵芯附加損耗，從而提高了電動機效率，延長了燈具、通信等弱電設備的使用壽命，減少了更換次數。
柴油發電機選用了節能型產品，機組的發動機采用了最優化的燃油控制系統，在耗費相同燃油的情況下，可以發出更多的電能，同時減少了廢氣的排放量，對環境保護有利。
3.3 節水與水資源利用
3.3.1 室內給水系統節能措施
根據建筑設計、水源條件、節能和安全供水原則，給水系統設計如下：
一層各公共部分和地下室用水由城市自來水直接供給。其他層生活用水由地下二層的變頻調速水泵供水。給水系統在地下二層水泵房設變頻調速加壓水泵2臺，一用一備。水泵型號SLG-16X7F ，Q=20 m3/h，H=70 m，N=7.5 kW，變頻調速水泵供水可降低能耗15％左右。
建筑內所有衛生器具均采用節能型衛生器具。坐便器選用沖洗水量為6L/次的節水型產品，蹲便器采用延時自閉沖洗閥，小便器采用自動沖洗閥，洗手盆采用限流節水型陶瓷芯水嘴。
3.3.2 空調冷卻水循環使用
該工程設有3臺空調冷凍機為大樓服務，每臺空調冷凍機所需冷卻水量為600 m3/h。冷卻塔選用超低噪聲逆流式方形玻璃鋼冷卻塔3臺，分別與空調冷凍機配套使用，冷卻塔設在裙樓的屋面上，在地下二層水泵房設冷卻水泵4臺，三用一備，Q=600 m3/h，H=28 m，N=75 kW。
空調冷卻水循環使用每年可節約648萬t自來水，節水效果顯著。
3.4 室內環境質量

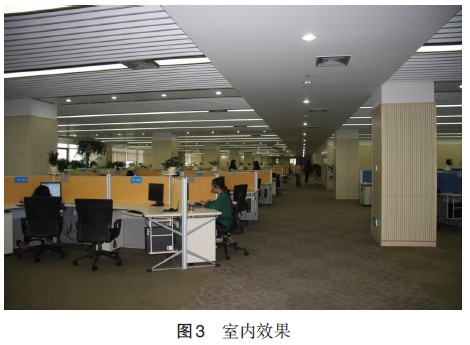

呼叫中心主要功能是：為呼叫中心的坐席話務員及管理人員提供辦公場所及配套設施，為人員密集型的產業類辦公建筑，該工程全樓可容納2 000個坐席。標準層面積為2 600 m2左右，最多可容納300個坐席。主樓平面長120 m，寬25 m，平面的宗旨是為大量坐席提供一個開敞、明亮、通透的大空間，因此主要交通和輔助用房布置在兩端，中間形成南北通透的開敞的大空間的坐席區，主樓南北立面均為透明的落地窗，玻璃采用透光率較高的LOW-E玻璃，給坐席區提供了天然采光的條件，在同樣照度下，天然光的辨認能力優于人工光，從而有利于坐席人員保護視力和提高生產率。建筑外幕墻在構造允許范圍內均設計有較多的開啟扇，可開啟面積不小于外窗總面積的30％， 有利于自然通風，在成都市相對濕熱的環境下，不僅能實現節能，并且能改善室內空氣品質、提高舒適度（見圖3）。
呼叫中心室內人員密集，坐席人員的工作就是接打電話，需要相對安靜的工作環境，并且要求避免回音。該工程室內設計充分考慮了這一因素，在裝修材料的選擇上盡量選用吸音材料。如地面采用塊狀地毯，墻面采用裝飾吸音隔柵，吊頂采用吸音吊頂。在坐席布置上采用組團分區布置，避免相互干擾。
為了豐富室內環境，體現生態辦公環境，該工程還精心設計了若干個景觀小空間。主樓3~9層設置大空間的呼叫坐席區，每層在主樓中部南側設置1個員工休息區域，9層為形象展示區，在9層的南部設計1個2層高的抬高玻璃會議室，在會議室內可以很方便地參觀到整層的坐席區；在8、9層西北側設置1個跨2層的挑空綠化中庭，既豐富了室內景觀，同時又可在外立面上增加細部，體現人性化、生態化現代景觀辦公空間。
3.5 運營管理
綠色建筑不但要關注規劃設計階段，還要關注施工過程和運營階段以及建筑拆除后對環境的影響。為了在后期運營管理階段切實達到節能效果，并不斷進行評估和改進，該工程在設計階段考慮了對照明和空調通過智能化手段進行控制和管理，取得了較好的效果。
首先在智能照明控制系統上考慮了以下幾個方面。
a） 人工手動控制可按單個、分組、分列、分區域控制，樓梯間燈具控制采用延時斷電開關（紅外線開關和人體感應開關等）。
b） 自動控制是以電氣觸點來實現區域控制、定時通斷、中央監控以及燈具的遠距離集中控制。
c） 智能照明控制是按設定的控制要求進行編組，設照明控制器和若干個照明控制開關設備，照明控制器至各照明控制開關設備用總線制通信傳輸線相連，照明控制器和照明配電箱之間設控制線。
另外對中央空調動力站采用了中央空調管理專家系統，實現了水泵、風機的軟啟動、軟停止和低頻運行，有效減小對電網的沖擊，又減輕了設備的機械磨損，減少了設備故障，延長了設備的使用壽命，降低了設備的維修成本；同時實現計算機管理，運行管理的自動化程度得到大大提高，可減輕操作人員的勞動強度。該中央空調管理專家系統是基于系統綜合優化的控制，通過對全系統運行信息的全面采集及綜合分析處理，實現冷凍水系統和冷卻水系統的匹配和協調運行，實現變負荷工況下整個系統綜合性能優化，可保障空調系統在任何負荷條件下，都能高效率地運行，從而最大限度地降低空調系統能耗。
經過測算，使用中央空調管理專家后，空調主機約降低能耗10％，水泵循環系統約降低能耗60％，項目全年空調總運行能耗費用支出約207萬元，較工頻運行狀態下年節約能耗費用約80萬元，項目投資回收期約3.6年。經初步估算，四川移動移動呼叫中心項目中央空調使用中央空調管理專家系統，空調系統能耗大幅度降低，可為用戶帶來至少1 200.3萬元的經濟收益。另外，在使用BKS2008中央空調管理專家系統后，中央空調系統實現計算機管理，運行管理的自動化程度得到大大提高，可減輕操作人員的勞動強度。
4 結束語
綜上所述，綠色建筑是在全壽命周期內兼顧資源節約和環境保護的建筑，而單項技術的過度采用雖可提高某一方面的性能，但可能造成新的浪費。中國移動四川多媒體呼叫中心工程從設計入手，在設計的各個階段綜合評估建筑技術與投資和環境效益之間的相互影響，以節約資源和保護環境為主要目標，綜合考慮安全、耐久、經濟、美觀等因素，比較確定最優的技術、材料和措施，并對規劃、設計、施工和管理進行全過程控制。項目竣工投產后成為西南地區最大的呼叫中心，是高新區首批落成的節能建筑，經常接待省內外領導和客戶參觀，無論在室外環境，還是在節能方面都取得了較好的效果，受到了廣泛好評。對弘揚可持續發展理念，推動西南地區綠色建筑的發展起到了積極的作用。
參考文獻：
［1］ 葉青， 以綠色思維創新建筑設計［J］. 建筑創作，2007（9）.
［2］ 劉加根，林波榮，田軍. 三星級綠色建筑案例介紹［C］//2009年全國節能與綠色建筑空調技術研討會暨北京暖通空調專業委員會第三屆學術年會論文集，2009.
［3］ 《綠色建筑》教材編寫組. 綠色建筑［M］. 北京：中國計劃出版社，2008.
［4］ 賀曉. 電信建筑設計研究［D］. 天津：天津大學，2009.
［5］ 賀曉. 綠色通信建筑技術體系探討［J］. 郵電設計技術，2003（11）.
