高博/孔明明，深圳國人通信有限公司
移動通信網——通過分析移動網絡建設現狀和分布系統發展，并結合深圳國人通信有限公司的光纖分布系統，介紹了目前網絡建設的策略即延伸覆蓋方案以及光纖分布系統的技術原理、技術優勢和對網絡建設帶來的益處。
1 引言
隨著移動通信網絡建設的大力推進，建設重點已由室外宏站為主的廣范圍覆蓋向以碎片化部署為特點的延伸覆蓋演進。特別是在無線頻率越來越高和熱點區域、室內業務需求與覆蓋不足矛盾嚴重突出的情況下，分布系統的重要性愈加凸顯。
分布系統（如無源天饋分布系統、有源天饋分布系統、漏纜分布系統等）的出現在一段時期、一定程度上解決了室內等區域的盲區、弱覆蓋。
隨著網絡覆蓋規模化、建設集約化和居民、物業環保意識的增強。以饋線為主要傳輸介質和裸露天線安裝方式的傳統分布，帶來信號損耗大、底噪抬升、干擾難以解決等系統問題，以及網絡建設選址和傳輸建設問題尤為突出。
加之傳統設備因體積大安裝不便、居民物業對天線的抵觸、傳輸鋪設困難等原因往往無法實施。常見問題比如別墅對于站址的獲準、城中村傳輸?shù)匿佋O(shè)、沿街商鋪站址的選擇和物業協調都存在諸多困難。酒店、小區對于真正需要覆蓋的目標區域-室內，常常存在信號的盲區和弱覆蓋區，大型場館穹頂結構傳輸距離遠損耗大使得傳輸受限，傳統系統往往不能有效覆蓋等。
本文著眼網絡發展趨勢和建設的現實問題，提出一種具有信號傳輸損耗小、傳輸距離遠、覆蓋半徑大和部署便捷等優勢的光纖分布系統，對移動網絡建設有很好的參考借鑒意義。
2 光纖分布系統介紹
2.1 光纖分布系統起源

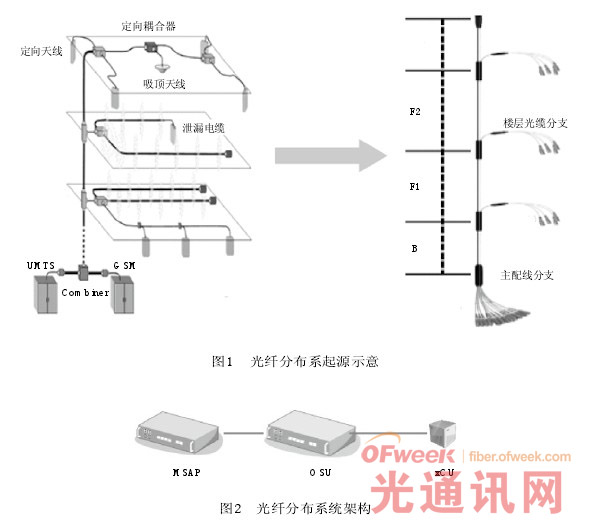

光纖分布系統起源于20世紀90年代末，主要應用在北美cdma 1x部署中，表現為光纖替代室內分布系統垂直布線的同軸電纜以降低損耗、節約成本，如圖1所示。
隨著網絡的規模發展，對系統指標的高標準要求、"光進銅退"的行業趨勢以及網絡建設需求的驅動下，全光纖分布系統應運而生。下文以國人通信的光纖分布系統為例來介紹新一代光纖分布系統。
2.2 光纖分布系統架構
光纖分布系統以光纖為統一傳輸介質來進行組網，實現移動通信信號的分布式覆蓋和固網等業務的傳輸。由三級拓?fù)浣Y(jié)構組成，包括實現移動通信各制式射頻信號接入的多業務接入平臺(MSAP)、用于組網交換的光交換單元(OSU)和用于不同場景承載無線信號輸出和異構業務融合的光射頻立方單元(xCU)，其系統架構如圖2所示。
