孫煒、王可（光纖通信技術和網絡國家重點實驗室、武漢郵電科學研究院、烽火通信科技股份有限公司）《光通信研究》——《降低GPON ONT設備成本的研究》
移動通信網——對GPON（吉比特?zé)o源光網絡）系統中處于用戶終端的ONT（光網絡終端）設備的材料成本進行了深入分析，從理論上確定了BOB（板載光收發子組件）方案為最優方案；介紹了BOB方案的技術難點與解決辦法；給出了此方案各方面硬件指標（如電磁兼容性、光接口指標等）的驗證結果，結果表明，BOB方案可以在降低設備成本的前提下滿足GPON ONT各項指標。
引言
PON（無源光網絡）作為一款高效的寬帶接入技術，目前已成為各大電信運營商的主推業務。PON方案遵循的標準主要有ITU（國際電信聯盟）提出的GPON（吉比特?zé)o源光網絡）標準以及IEEE（美國電氣和電子工程師協會）提出的EPON（以太網無源光網絡）標準這兩種。由于GPON標準對光接口等指標的定義相對EPON標準更加嚴格，支持此標準的硬件設備的價格也相對較高，而過高的設備成本一度成為限制GPON大規模商用的門檻。
從GPON的拓?fù)浣Y(jié)構可以看出，ONT（光網絡終端）設備的數量與OLT（光線路終端）設備的數量比達到32∶1、64∶1，甚至128∶1，因此整個GPON系統的成本取決于ONT，若能降低ONT設備的成本，則GPON方案整體成本將會大為減少。
1.GPON ONT硬件成本分析

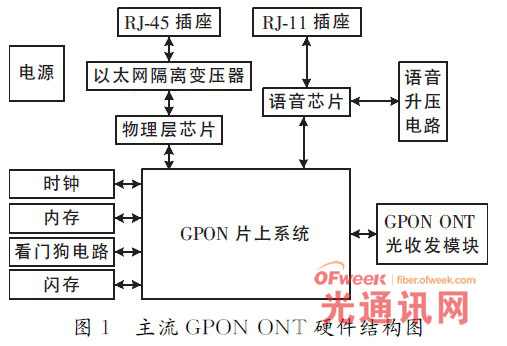

目前各設備制造商在進行GPON ONT硬件設計時所采用的典型架構如圖1所示。2012年國內各大系統制造商對GPON ONT光模塊的招標價格約為125元人民幣，而整個GPON ONT的成本約為280元人民幣，由此看來光模塊的采購成本接近系統總成本的45%。如果能有效降低這一部分的成本，將能極大地降低系統的總成本。下面進一步分析光模塊的成本結構，尋找其中可降成本的部分。
光模塊各組件的成本構成如表1所示。表中，占光模塊成本近一半的器件元件為實現光/電和電／光信號轉換、放大的光學器件，其成本構成如表2所示。器件中用于光/電轉換的APD（雪崩光電二極管）探測器管芯及TIA（跨阻放大器）與用于電/光轉換的DFB（分布反饋）式激光器二極管管芯主要由三菱、住友等日系企業供應，其價格一直居高不下，而國產管芯質量有待提高，為了保證光模塊性能，占光學器件成本80%的管芯目前還無法替代。光學器件的其他部分，如結構件、濾光片等是保證上下行波長路徑正確的關鍵部件，不能省略，且其成本已經很低，除非結構件生產商以零利潤銷售，因此目前無其他辦法降低光學組件輔料的成本。
