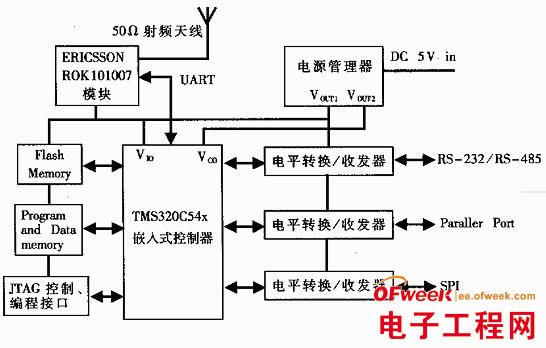

基于DSP的嵌入式藍牙解決方案的硬件構成框圖如下圖所示。整個系統分為四個部分：發射機、嵌入式控制器、電源管理、接口邏輯。
�。�1）發射機由藍牙模塊ROK101007和阻抗為50Ω的天線構成。初始化階段，模塊接收控制器通過UART發送的HCI命令，實現藍牙設備的復位、啟動、地址查詢、跳頻算法、自動尋呼等初始化操作，與附近的藍牙設備建立可靠的物理鏈路，并對物理鏈路進行相應的加密。在數據傳送階段，接收控制器（HCI驅動模塊）送來的HCI數據包，經過模塊中HCI固件（HCI Firmwire）轉化為基帶數據包并送給基帶協議層（Baseband）處理，基帶對上層送來的數據進行解碼，將其變?yōu)榭梢园l(fā)送的位數據流，按照設定的跳頻算法，采用高斯頻移鍵控（GFSK）編碼方式通過天線送出去。接收數據時，以相反的過程將接收到的數據進行編碼，組合成HCI數據包格式并通過UART口送給控制器。具體的收發執行過程可以參考ROK101007數據及應用手冊以及藍牙協議相關部分。
�。�2）嵌入式控制器由TI的定點數字信號處理器TMS320C54x、Flash Memory、SRAM組成，完成對藍牙模塊的初始化、數據傳送、協議實現等功能。
（3）接口控制邏輯包括應用接口和控制接口。控制接口為控制器的HPI接口，主要實現系統的在線特殊控制和Flash在線編程數據傳送口。HPI控制接口通過DSP的HPI主機接口實現。應用接口包括RS-232/RS-485串行接口邏輯、并行接口邏輯（如IEEE488總線）、SI同步串口邏輯，在不同的嵌入式應用中，分別通過不同的接口形式實現本嵌入式系統與主設備控制器的接口。應用接口通過DSP的片內外設（enhanced peripherals）或者通用I/O端口模擬實現。
（4）電源管理。系統通過單5V電源供電，可以簡單地從主設備接口中獲取電源，無須另加電源器件。電源管理模塊采用TI專用電路，提供兩路電壓輸出，+3.3V工作電壓和+1.8V控制器內核工作電壓。
