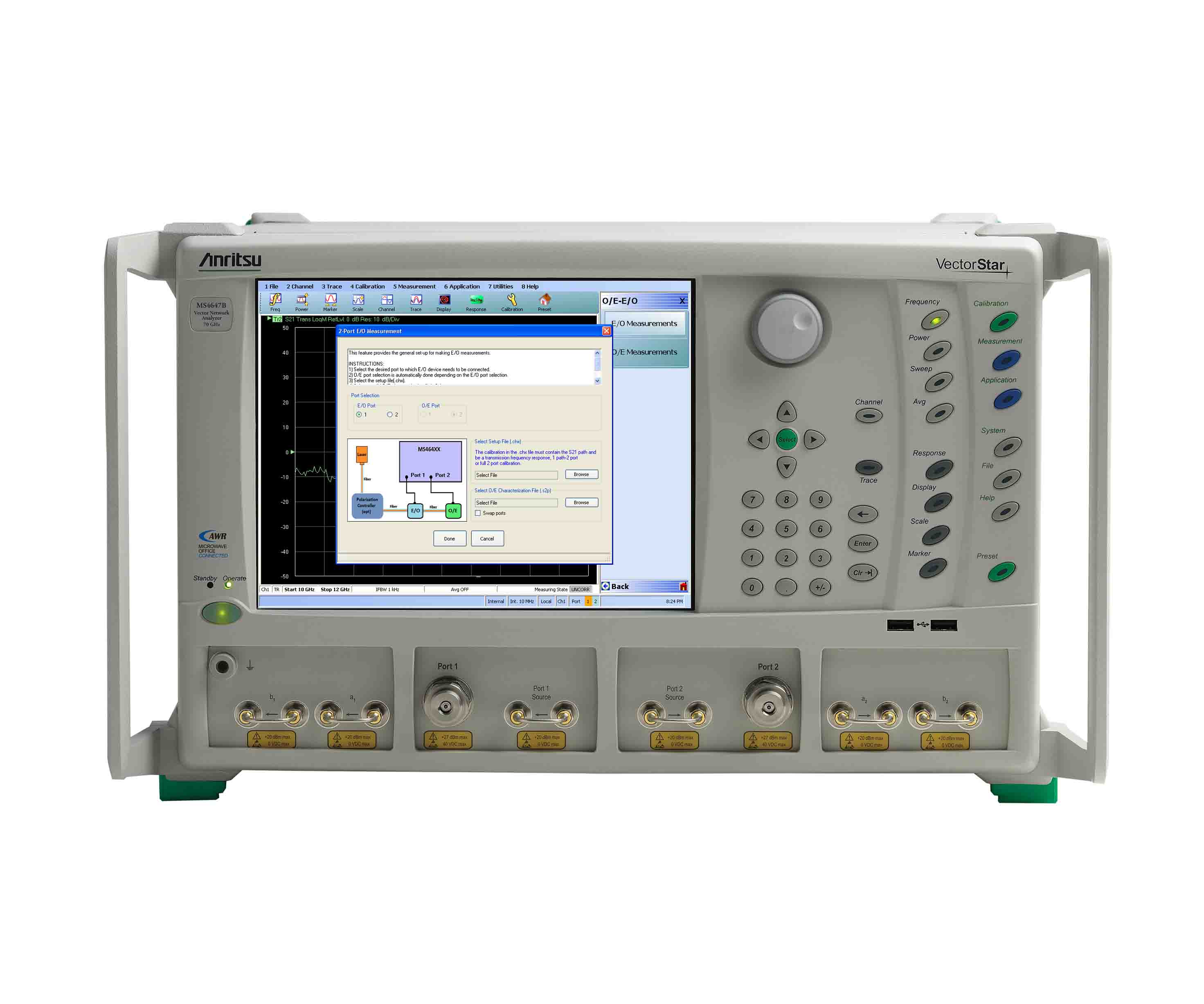

安立公司設計的系統被廣泛用于多種應用中。MS4647B 70 GHz VectorStar 與安立 MN4765A O/E 校準模塊（幅值和相位均為
1550 nm）的集成有助于信號完整性方面的工程師對 40 Gb/s 傳輸系統所用的組件進行測試。VectorStar 20 GHz 型號和 20
GHz 特性的光電二極管可用于高效測量
2.5 Gb/s 和10 Gb/s應用中的光學器件。
為了簡化校準及實現卓越的穩定性和可重復性，VectorStar
配有內部去嵌入軟件，通過菜單來指導用戶完成 E/O 和
O/E測量所需的全部 12 項校準。測量值穩定范圍為
+/-0.2 dB ；當頻率為 50
GHz 時，測量值不確定性通常在
<1 dB 和 <8° 范圍內，當頻率為 65
GHz 時，測量值不確定性則在 <1.5 dB 和
<10° 范圍內。
解決方案還包含一個外部光電二極管配件，該配件符合 NIST 描述的“黃金”標準。結果顯示，該方案對光電組件的幅值、相位及組延遲測量的精確度較高。
除提供最佳性能外，該解決方案比其他替代測試系統占用的空間更小。VectorStar 解決方案更具成本效益，其價格約為可執行類似測量的儀器的三分之一。
VectorStar
VNA 型號可提供從 70
kHz 到 20、40、50 和 70 GHz 的多種頻率配置，并可作為寬帶系統（頻率配置為 70 kHz 至
110、125 和 145 GHz）提供。根據具體的頻率范圍要求，通過配備毫米波模塊，VectorStar
還可提供高達 1.1 THz 的頻率范圍。VectorStar
可提供高達 142 dB 的卓越動態范圍及高達 +14 dBm 的高可用功率。
