【LTE基礎知識】RLC子層協議概述

  無線鏈路控制（Radio Link Control，RLC）協議的主要目的是將數據交付給對端的RLC實體。所以RLC提出了三種模式：透明模式（Transparent Mode，TM）、非確認模式（Unacknowledged Mode，UM）和確認模式（Acknowledged Mode，AM）。如下圖所示的RLC層總體框架體現了三種傳輸模式：

    TM模式最簡單，它對于上層數據不進行任何改變，這種模式典型地被用于BCCH或PCCH邏輯信道的傳輸，該方式不需對RLC層進行任何特殊的處理。RLC的透明模式實體從上層接收到數據，然后不做任何修改地傳遞至下面的MAC層，這里沒有RLC頭增加、數據分割及串聯。

    UM模式可以支持?jǐn)?shù)據包丟失的檢測，并提供分組數據包的排序和重組。UM模式能夠用于任何專用或多播邏輯信道，具體使用依賴于應用及期望QoS的類型。數據包重排序是指對不按順序接收到的數據進行排序。

    AM模式是一種最復雜的模式。除了UM模式所支持的特征外，AM RLC實體能夠在檢測到丟包時要求它的對等實體重傳分組數據包，即ARQ機制。因此，AM模式僅僅應用于DCCH或DTCH邏輯信道。

  一般來講，AM模式典型地用于TCP的業務，如文件傳輸，這類業務主要關心數據的無錯傳輸；UM模式用于高層提供數據的順序傳送，但是不重傳丟失的PDU，典型地用于如Voip業務，這類業務最主要關心傳送時延；TM模式則僅僅用于特殊的目的，如隨機接入。

TM模式

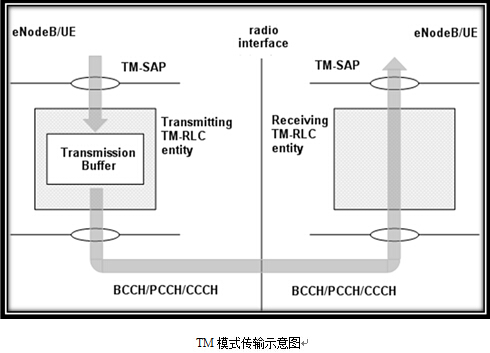

    TM RLC實體可以通過BCCH、DL/UL CCCH和PCCH邏輯信道遞交/接收RLC PDU，如下圖所示：

  當TM RLC發送側實體把RLC SDU組成TMD（透明模式數據）PDU時，它將不分段或級聯RLC SDU，也不會包括任何RLC頭。當TM RLC接收側實體接收TMD PDU時，它將遞交TMD PDU（其實就是RLC SDU）給上層。

UM模式

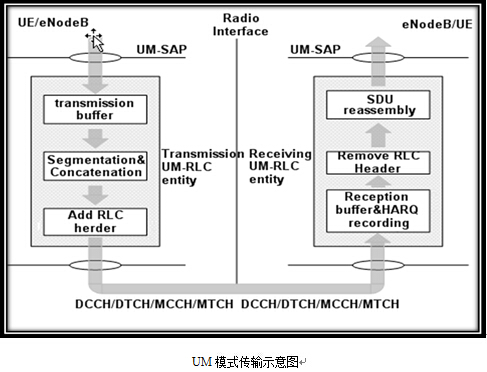

    UM RLC實體可以通過DL/UL DCCH、DL/UL DTCH、MCCH或MTCH邏輯信道遞交/接收RLC PDU，如下圖所示：

  當UM RLC發送側實體把RLC SDU組成UMD（非確認模式數據）PDU時，它將分段或級聯RLC SDU來世UMD PDU適合下層指示的RLC PDU總大小，下行在通知特定發送時機時會指示RLC PDU總大小，同時會給UMD PDU增加RLC頭。當UM RLC接收側實體接收UMD PDU時，檢測UMD PDU是否已經以副本方式收到，并且丟棄復制的UMD PDU。如果接收為亂序，則對UMD PDU重排序。在下層檢測UMD PDU丟失，避免過多的重排序延遲。從已排序的UMD PDU中重新集合RLC SDU并按序遞交RLC SDU給上層。如果檢測到一個屬于某個特定RLC SDU的UMD PDU丟失，并且受到的UMD PDU無法封裝成RLC SDU，則丟棄這些UMD PDU。

AM模式

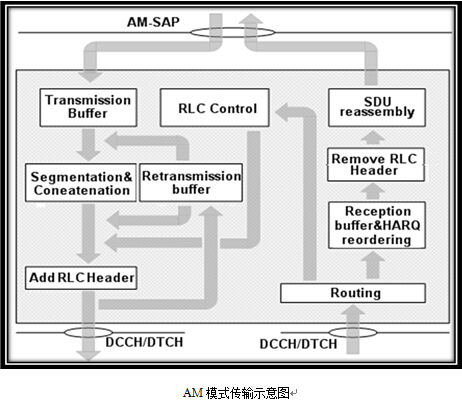

  一個AM RLC實體可以通過DL/UL DCCH或DL/UL DTCH邏輯信道來遞交/接收RLC PDU，如下圖所示：

  當AM RLC發送側實體把RLC SDU組成AMD（確認模式數據）PDU時，它將分段或級聯RLC SDU，以使AMD PDU適合下層在特定時機指示的RLC PDU總大小。當AM RLC實體發送側把來自上層RLC SDU形成的AMD PDU或把RLC PDU形成的AMD PDU分段重傳，它將在RLC PDU內包括相關的RLC頭。當AM RLC接收側實體接收RLC PDU，它將檢測RLC PDU是否已經以副本方式收到，丟棄復制的RLC PDU。如果接收為亂序，則重排序RLC PDU。同時，檢測下層的RLC PDU的丟失，并請求其對等AM RLC實體重傳。隨后，將已排序的RLC數據PDU組裝為RLC SDU，并按順序遞交RLC SDU給上層。

RLC PDU結構

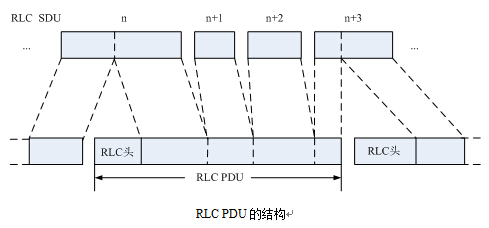

    RLC PDU的格式與參數如下圖所示：

    RLC頭攜帶了RLC PDU的序列號，該序列號與SDU序列號不同。

  一個RLC PDU可以由下面的段組成：第i個SDU的最后一個分段串接n個完整的SDU，再串接第i+n+1個SDU的第一段，其中n為大于或等于0的整數。

  與UMTS系統PLC PDU大小是準靜態不同，LTE系統RLC PDU的大小能夠動態變化。對于高速數據，采用大的PDU能夠獲得更小的開銷，然而對于低速數據，則需要小的PDU。因此，在LTE系統中支持動態PDU，以實現數據速率的變化，其變化范圍可以從幾千比特每秒至幾百兆比特每秒。由于RLC調度、速率自適應機制均位于eNodeB中，因此，LTE系統能夠很容易地支持動態PDU機制。
