【LTE基礎知識】MIMO系統性能分析

相關專題: 基礎知識
MIMO系統仿真結果分析

Case 1仿真條件:

     一個發射天線,兩個接收天線,即1T2R;

     接收天線配置:0.5 l

     頻域帶寬:10 MHz;

     頻率復用1;

     Marco ISD 500 m

Case1仿真結果如下圖所示:

Case 2仿真條件:

     兩個發射天線,兩個接收天線,即2T2R;

     eNodeB天線配置:交叉極化;

     UE天線配置:0.5 l

     秩自適應:RI=1 單流;RI>1 雙流。

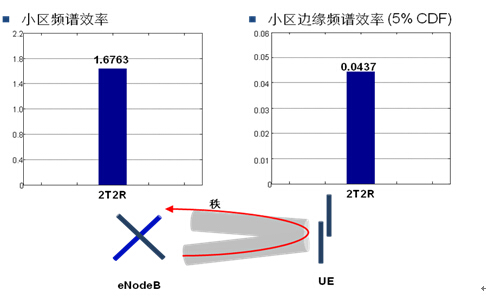

Case2仿真結果如下圖所示:

Case 3仿真條件:

     四個發射天線,兩個接收天線,即4T2R

     eNodeB天線配置:10 l 在兩個交叉極化對之間;

     UE天線配置:0.5 l;

     秩自適應:RI=1 單流;RI>1雙流。

Case3仿真結果如下圖所示:

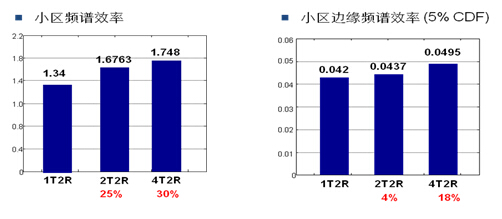

    三種場景下的MIMO仿真結果對比如下圖所示。在實際應用中可以根據應用場景和需求靈活配置。

MIMO系統仿真結果匯總

    下表對不同仿真條件下的MIMO系統仿真結果進行了匯總。

4.2-1  MIMO系統仿真結果匯總表



仿真條件

頻率復用系數

小區平均吞吐量

頻譜

效率

小區邊緣速率

小區邊緣頻譜效率

Case 1

43dBm/Antenna Macro ISD =500m,10,2*2MIMO,Rank Adaptive,20dB, 3km/h

1

8.5631

1.5774

0.2751

0.0507

Case 2

33dBm/Antenna Macro ISD = 500m,4TxBF,Single Stream,20dB, 3km/h

1

13.9773

2.5747

0.9195

0.1694

Case 3

33dBm/Antenna Macro ISD 500m,4TxBFprecoding, Dual Stream,20dB, 3km/h

1

13.4308

2.4741

0.8935

0.1646

Case 1

43dBm/Antenna Macro ISD = 500m,2*2MIMO,Rank Adaptive,20dB, 3km/h

3

21.7142

1.3333

1.0842

0.0666

Case 2

33dBm/Antenna Macro ISD = 500m,4TxBF,Single Stream,20dB, 3km/h

3

18.6087

1.1426

1.9028

0.1168

Case 3

33dBm/Antenna Macro ISD =500m,4TxBF,precoding,Dual Stream,20dB, 3km/h

3

28.6932

1.7619

2.2303

0.1366

    頻率復用系數(Frequency reuse = 1,可以被看作是干擾受限環境。尤其在小區邊緣,波束成形可以提高UE的接收機功率,同時抑制干擾。在這種環境下,波束成形比MIMO預編碼技術性能好。

    頻率復用系數(Frequency reuse = 3,可以被看作是帶寬受限環。尤其在小區邊緣,MIMO雙流比單流更能提高峰值速率。在這種環境下,MIMO比波束成形性能好。
