除了對頻率偏差敏感之外，OFDM系統的另一個主要缺點就是峰值功率與平均功率比，簡稱峰均比（PAPR）過高的問題。即與單載波系統相比，由于OFDM符號是由多個獨立的經過調制的 信號相加而成的，這樣的合成信號就有可能產生比較大的峰值功率，由此會帶來較大的峰值平均功率比。
信號預畸變技術是最簡單最直接的降低系統內峰均比的方法。在信號被送到放大器之前，首先經過非線性處理，對有較大峰值功率的信號進行預畸變，使其不會超出放大器的動態變化范圍，從而避免降低較大的PAPR的出現。最常用的信號預畸變技術包括限幅和壓縮擴張方法。
限幅方法
信號經過非線性部件之前進行限幅，就可以使得峰值信號低于所期望的最大電平值。盡管限幅非常簡單，但是它也會為OFDM系統帶來相關的問題。首先，對OFDM符號幅度進行畸變，會對系統造成自身干擾，從而導致系統的BER性能降低。其次，OFDM信號的非線性畸變會導致帶外輻射功率值的增加，其原因在于限幅操作可以被認為是OFDM采樣符號與矩形窗函數相乘，如果OFDM信號的幅值小于門限值時，則該矩形窗函數的幅值為1；而如果信號幅值需要被限幅時，則該矩形窗函數的幅值應該小于1。根據時域相乘等效于頻域卷積的原理，經過限幅的OFDM符號頻譜等于原始OFDM符號頻譜與窗函數頻譜的卷積，因此其帶外頻譜特性主要由兩者之間頻譜帶寬較大的信號來決定，也就是矩形窗函數的頻譜來決定。

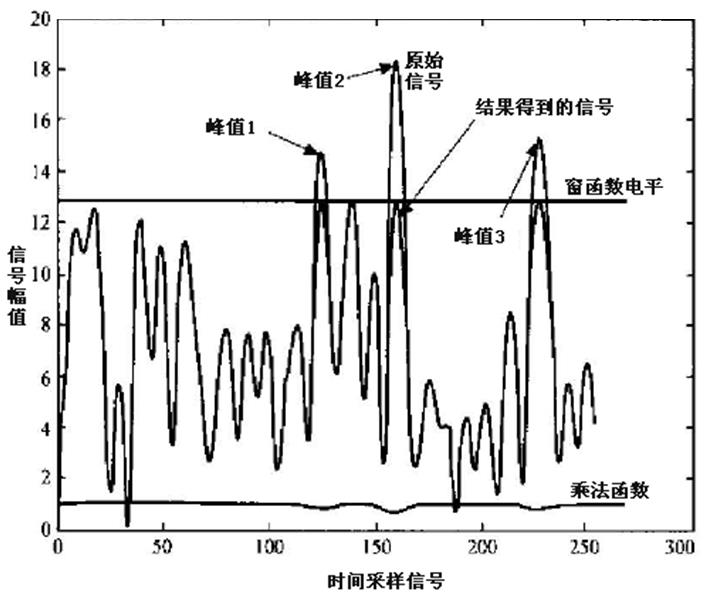

為了克服矩形窗函數所造成的帶外輻射過大的問題，可以利用其他的非矩形窗函數，如下圖所示：
總之，選擇窗函數的原則就是：其頻譜特性比較好，而且也不能在時域內過長，避免對更多個時域采樣信號造成影響。
壓縮擴張方法
除了限幅方法之外，還有一種信號預畸變方法就是對信號實施壓縮擴張。在傳統的擴張方法中，需要把幅度比較小的符號進行放大，而大幅度信號保持不變，一方面增加了系統的平均發射功率，另一方面使得符號的功率值更加接近功率放大器的非線性變化區域，容易造成信號的失真。
因此給出一種改進的壓縮擴張變換方法。在這種方法中，把大功率發射信號壓縮，而把小功率信號進行放大，從而可以使得發射信號的平均功率相對保持不變。這樣不但可以減小系統的PAPR，而且還可以使得小功率信號抗干擾的能力有所增強。μ律壓縮擴張方法可以用于這種方法中，在發射端對信號實施壓縮擴張操作，而在接收端要實施逆操作，恢復原始數據信號。壓縮擴張變化的OFDM系統基帶簡圖如下所示：
