由于每個OFDM符號中都包括所有的非零子載波信號，而且也同時會出現該OFDM符號的時延信號，因此上圖中給出了第一個子載波和第二個子載波的延時信號，從圖中可以看出，由于在FFT運算時間長度內，第一子載波與帶有延時的第二子載波之間的周期個數之差不再是整數，所以當接收機試圖對第一子載波進行解調時，第二子載波會對此造成干擾。同樣，當接收機對第二子載波進行解調時，有時會存在來自第一子載波的干擾。
為了消除由于多徑所造成的ICI，OFDM符號需要在其保護間隔內填入循環前綴信號，見下圖。這樣就可以保證在FFT周期內，OFDM符號的延時副本內包含的波形的周期個數也是整數。這樣，時延小于保護間隔Tg的時延信號就不會再解調過程中產生ICI。

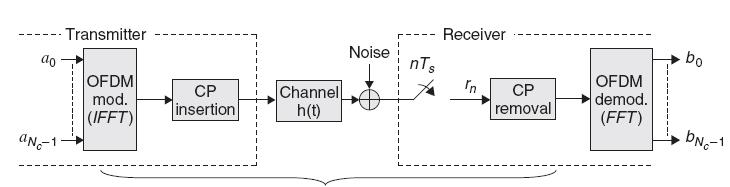

通常，當保護間隔占到20%時，功率損失也不到1dB。但是帶來的信息速率損失達20%，而在傳統的單載波系統中存在信息速率（帶寬）的損失。但是插入保護間隔可以消除ISI和多徑所造成的ICI的影響，因此這個代價是值得的。加入保護間隔之后基于IDFT（IFFT）的OFDM系統框圖如下所示：

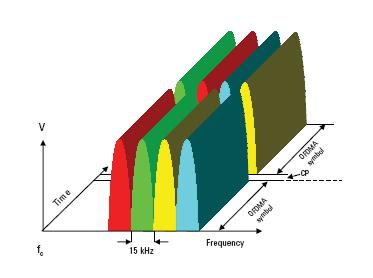

上圖給出了采用IFFT實現OFDM調制并加入循環前綴的過程：輸入串行數據信號，首先經過串/并轉換，串/并轉換之后輸出的并行數據就是要調制到相應子載波上的數據符號，相應的這些數據可以看成是一組位于頻域上的數據。經過IFFT之后，出來的一組并行數據是位于離散的時間點上的數據，這樣IFFT就實現了頻域到時域的轉換。下面以一種QPSK調制的數據給出了一組OFDM符號的傳輸情況：
