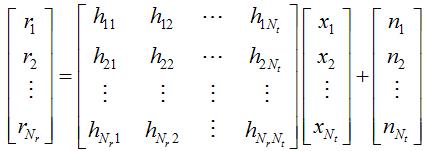

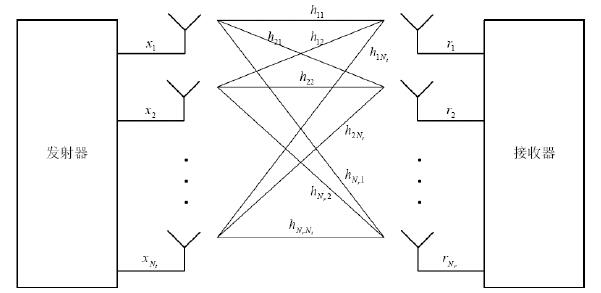

在發射器端配置了Nt個發射天線，在接收器端配置了Nr個接收天線，xj（j＝1, 2 ,……Nt ）表示第j號發射天線發射的信號，r i（i＝1, 2 ,……
Nr）表示第i號接收天線接收的信號，hij表示第j號發射天線到第i號接收天線的信道衰落系數。在接收端，噪聲信號ni是統計獨立的復零均值高斯變量，而且與發射信號獨立，不同時刻的噪聲信號間也相互獨立，每一個接收天線接收的噪聲信號功率相同，都為σ2。假設信道是準靜態的平坦瑞利衰落信道。
系統容量是表征通信系統的最重要標志之一，表示了通信系統最大傳輸率。無線信道容量是評價一個無線信道性能的綜合性指標，它描述了在給定的信噪比(SNR)和帶寬條件下，某一信道能可靠傳輸?shù)膫鬏斔俾蕵O限。傳統的單輸入單輸出系統的容量由香農(Shannon)公式給出，而MIMO系統的容量是多天線信道的容量問題。
假設：在發射端，發射信號是零均值獨立同分布的高斯變量，總的發射功率限制為Pt，各個天線發射的信號都有相等的功率Nt /Pt 。由于發射信號的帶寬足夠窄，因此認為它的頻率響應是平坦的，即信道是無記憶的。在接收端，噪聲信號ni是統計獨立的復零均值高斯變量，而且與發射信號獨立，不同時刻的噪聲信號間也相互獨立，每一個接收天線接收的噪聲信號功率相同，都為σ2。假設每一根天線的接收功率等于總的發射功率，那么，每一根接收天線處的平均信噪比為SNR = Pt
/σ2。
其中，H表示矩陣進行(Hermitian)轉置；det表示求矩陣的行列式，如果對數log的底為2，則信道容量的單位為bit/s/Hz。如果底為e，則信道容量的單位為nats/s/Hz。
對信道矩陣進行奇異值分解，從而將信道矩陣H寫為：H = UDVH。
信道容量并不依賴于發射天線數目Nt和接收天線數目Nr誰大誰小。一般情況下信道相關矩陣的非零特征值數目為K≤min(Nr，Nt)，從而可以求得MIMO信道容量的上限。當Nr=Nt時，MIMO系統信道容量的上限恰好是單入——單出(SISO)系統信道容量上限的Nr=Nt倍。
對于MIMO系統而言，如果接收端擁有信道矩陣的精確信息，MIMO的信道可以分解為min(Nr ，Nt)個獨立的并行信道，其信道容量與min(Nr ，Nt)個并列SISO系統的信道容量之和等價，且隨著發射天線和接收天線的數目以min(Nr ，Nt)線性增長。也就是說，采用MIMO技術，系統的信道容量隨著天線數量的增大而線性增大，在不增加帶寬和天線發送功率的情況下，頻譜利用率可以成倍提高。
