多天線技術是移動通信領域中無線傳輸技術的重大突破。通常，多徑效應會引起衰落，因而被視為有害因素，然而，多天線技術卻能將多徑作為一個有利因素加以利用。MIMO (Multiple Input
Multiple output：多輸入多輸出)技術利用空間中的多徑因素，在發送端和接收端采用多個天線，如下圖所示，通過空時處理技術實現分集增益或復用增益，充分利用空間資源，提高頻譜利用率。
總的來說，MIMO技術的基礎目的是：
● 提供更高的空間分集增益：聯合發射分集和接收分集兩部分的空間分集增益，提供更大的空間分集增益，保證等效無線信道更加“平穩”，從而降低誤碼率，進一步提升系統容量；
● 提供更大的系統容量：在信噪比SNR足夠高，同時信道條件滿足“秩>1”，則可以在發射端把用戶數據分解為多個并行的數據流，然后分別在每根發送天線上進行同時刻、同頻率的發送，同時保持總發射功率不變，最后，再由多元接收天線陣根據各個并行數據流的空間特性，在接收機端將其識別，并利用多用戶解調結束最終恢復出原數據流。
LTE系統中的MIMO模型
無線通信系統中通常采用如下幾種傳輸模型：?jiǎn)屋斎雴屋敵鱿到y(tǒng)SISO、多輸入單輸出系統MISO、單輸入多輸出系統SIMO和多輸入多輸出系統MIMO。其傳輸模型如下圖所：
在一個無線通信系統中，天線是處于最前端的信號處理部分。提高天線系統的性能和效率，將會直接給整個系統帶來可觀的增益。傳統天線系統的發展經歷了從單發/單收天線SISO，到多發/單收MISO，以及單發/多收SIMO天線的階段。
為了盡可能的抵抗這種時變-多徑衰落對信號傳輸?shù)挠绊�，人們不斷的尋找新的技術。采用時間分集（時域交織）和頻率分集（擴展頻譜技術）技術就是在傳統SISO系統中抵抗多徑衰落的有效手段，而空間分集（多天線）技術就是MISO、SIMO或MIMO系統進一步抵抗衰落的有效手段。
LTE系統中常用的MIMO模型有下行單用戶MIMO（SU-MIMO）和上行多用戶MIMO（MU-MIMO）。

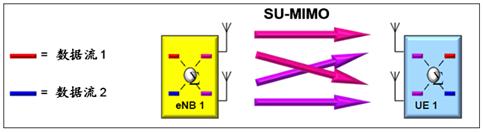

SU-MIMO（單用戶MIMO）：指在同一時頻單元上一個用戶獨占所有空間資源，這時的預編碼考慮的是單個收發鏈路的性能，其傳輸模型如下圖所示：

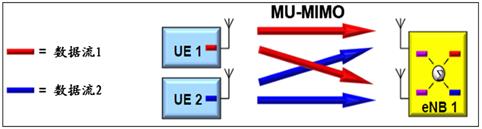

MU-MIMO（多用戶MIMO）：多個終端同時使用相同的時頻資源塊進行上行傳輸，其中每個終端都是采用1根發射天線，系統側接收機對上行多用戶混合接收信號進行聯合檢測，最后恢復出各個用戶的原始發射信號。上行MU-MIMO是大幅提高LTE系統上行頻譜效率的一個重要手段，但是無法提高上行單用戶峰值吞吐量。其傳輸模型如下圖所示：
